Генератор предназначен для формирования импульсов прямоугольной формы с
частотой 250 - 16000 Гц. Питание схемы осуществляется источником постоянного
напряжения 5 - 15 В при максимальном токе потребления 50 мА.
Для Вашей домашней радио лаборатории незаменимым помощником в настройке
усилителей звуковых частот и других схем может стать генератор прямоугольных
импульсов. Схема генератора очень простая, поэтому собрать его Вы сможете за
несколько минут, а использовать на протяжении многих лет.
Технические характеристики.
Частота формируемых импульсов: 250 - 16000 Гц.
Форма импульсов: прямоугольная.
Напряжение питания: 5 - 15 В.
Амплитуда выходного сигнала: 3В.
Максимальный ток потребления: 50 мА.
Размеры печатной платы: 59х37 мм.
Описание работы.
Генератор низкой частоты выполнен на базе таймера NE555 (DA2) с перестраиваемой
частотой генерации в указанном диапазоне. Выходной сигнал – прямоугольной формы.
Частотозадающие элементы таймера – R3, R4, R5 и C4. Перестройка частоты
осуществляется потенциометром R2. На ИМС DA1 выполнен стабилизатор напряжения
питания схемы генератора. Емкости С1,С2 и С3 – фильтрующие, по питанию. Уровень
выходного сигнала регулируется потенциометром R6. Переключатель SW1 предназначен
для включения-выключения устройства. Светодиод HL1 индицирует работу генератора.
Источник питания подключается к контактам X1 (+) и X2 (-).
Сигнал НЧ снимается с контактов X3 (+) и X4 (-).
Конструкция.

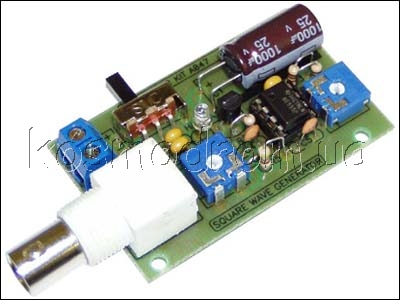

Конструктивно устройство выполнено на печатной плате из фольгированного
стеклотекстолита с размерами 59х37 мм. Конструкция предусматривает установку
платы в корпус, для этого имеются монтажные отверстия по краям платы под винты
Ø3 мм.
Правильно собранное устройство в настройке не нуждается.
Поставляемые компоненты
