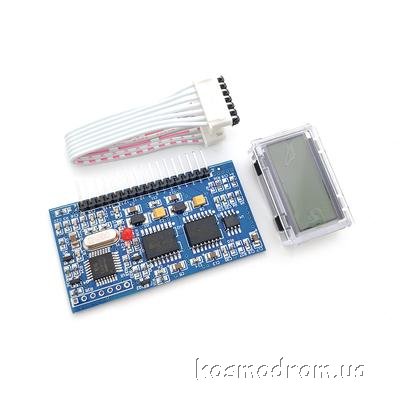

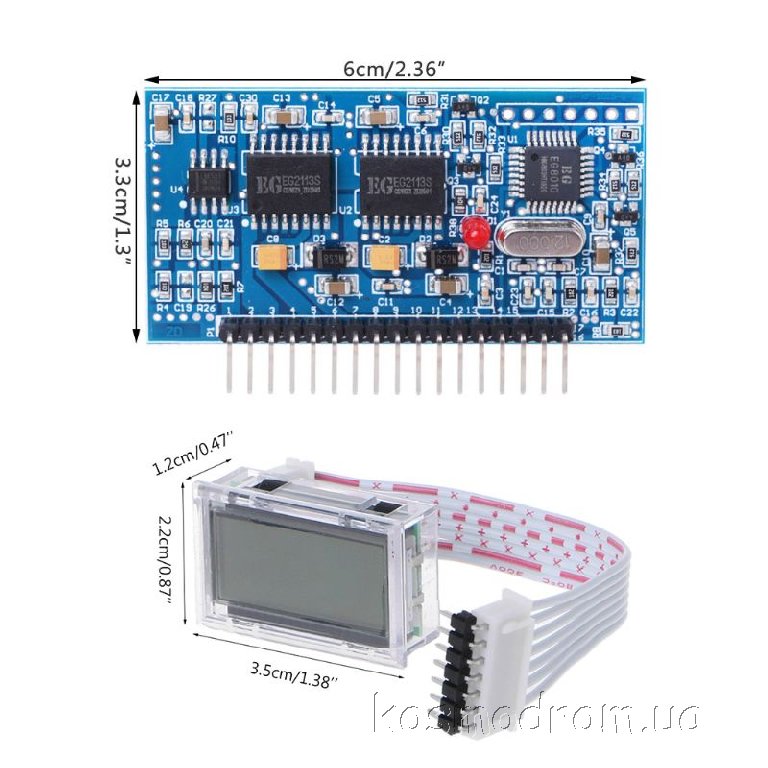

Плата для сборки инвертора

Можно использовать как для самостоятельной сборки инвертора с мощностью 1-10 кВт, так и для ремонта заводских устройств на базе этого модуля или модернизации преобразователей с модифицированной синусоидой. Плата позволит быстро и без особых сложностей собрать инвертор 12/220 по мостовой схеме с чистым синусом на выходе. Плата имеет на борту драйверы управления ключами 2113S.
Основой платы является контроллер EG8010.


Характеристики:
Напряжение питания цифровой части: +5v
Напряжение питания драйверов: +12v (для MOSFET лучше 20v)
Частота ШИМ (PWM): 23.4KHz
Тактовая частота контроллера: 12MHz
Возможность установки фиксированных значений частоты 50Hz и 60Hz
Плавное изменение частоты два режима 0-100Hz и 0-400Hz
Установка мертвого времени 4 фиксированных значения 300nS; 500nS; 1.0uS; 1.5uS
Плавный пуск (Soft-start) время 1S
Обратная связь по напряжению, току, температуре
Защита от перегрузок по напряжению и току
Возможность подключения по последовательной шине, для регулировки выходного напряжения, частоты и других параметров

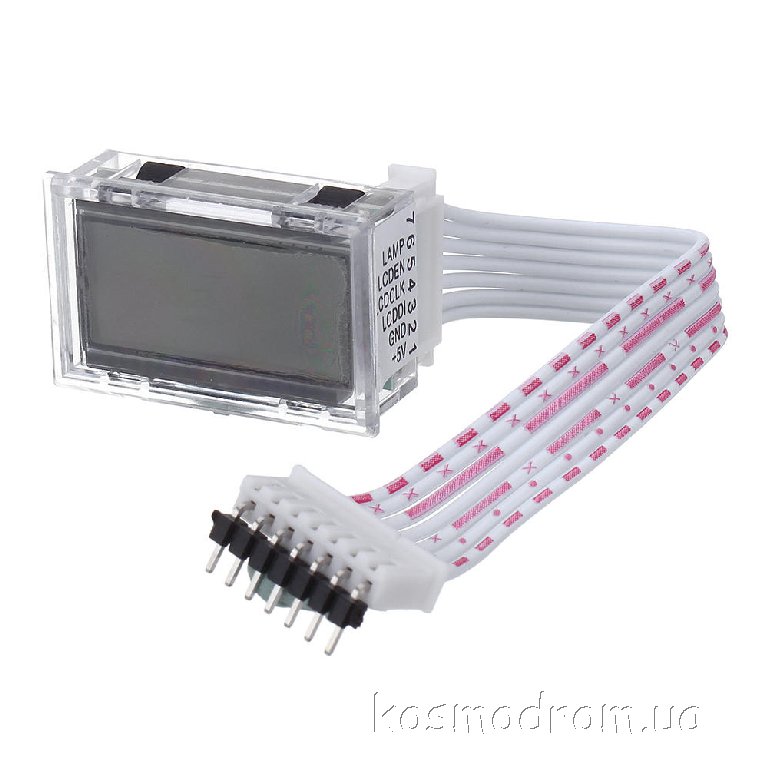

Возможность подключения по последовательной шине дисплея для отображения напряжения, частоты, температуры, значения тока












Поставляемые компоненты
