Устройство INA240 — это усилитель измерения тока с выходом по напряжению и улучшенным подавлением PWM, который измеряет падение напряжения на шунтирующих резисторах в широком диапазоне общих режимных напряжений от –4 В до 80 В, независимо от напряжения питания.
Отрицательное напряжение общего режима позволяет устройству работать при напряжении ниже уровня земли, что особенно важно для снижения энергопотребления во время обратного хода в типичных соленоидных приложениях.
Улучшенная способность подавления PWM обеспечивает высокий уровень подавления больших переходных процессов общего режима (△V/△t) в системах, использующих широтно-импульсную модуляцию (PWM), таких как приводы двигателей и системы управления соленоидами. Благодаря этой функции ток может измеряться точно, без больших переходных выбросов и соответствующих пульсаций выходного напряжения.


Основные характеристики:
Модель чипа: INA240A3
Диапазон общих режимных напряжений: –4 В…80 В
Фиксированный коэффициент усиления: 100 V/V
Диапазон питания: 3.0 В…5.0 В
Диапазон измерения тока: определяется шунтом, усилением и питанием
Коэффициент подавления синфазного сигнала: 132 дБ (DC) / 93 дБ (50 кГц)

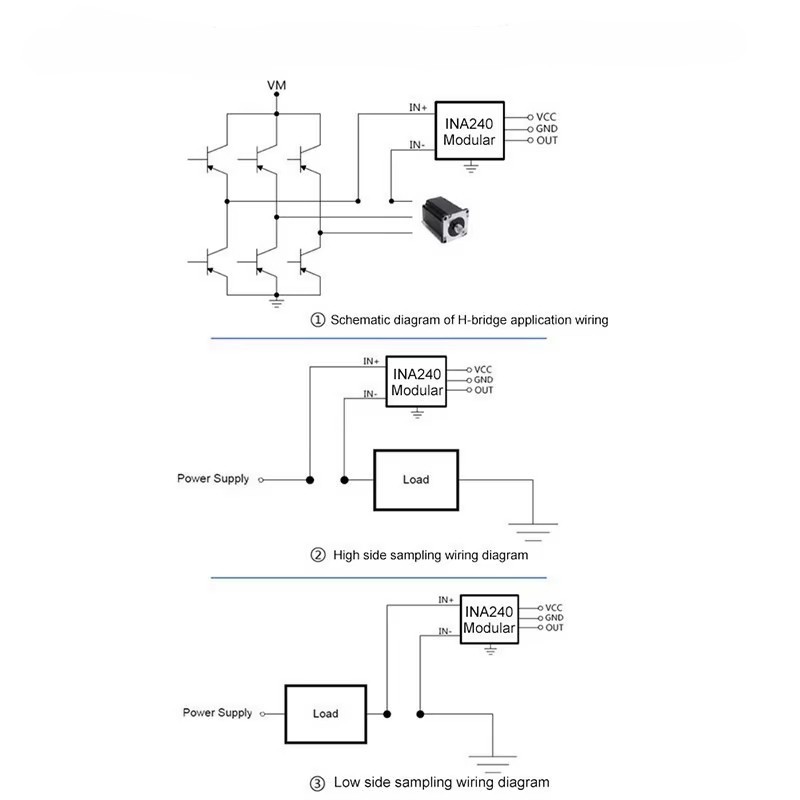

Режим выборки: может использоваться по высокому или низкому плечу в зависимости от схемы подключения
Шунтирующий резистор: 2512–0.1 Ω (можно заменить своим)
Рабочая температура: –25℃…85℃

Назначение выводов
IN+ — вход + (верхняя точка шунта)
IN– — вход – (нижняя точка шунта)
VCC — питание 3.0–5.0 В
GND — земля
OUT — аналоговый выход
GND — земля


Применение
Драйверы BLDC/PMSM/серво моторов
BMS — контроль тока заряда/разряда
Power management, инверторы, DC–DC
Робототехника, ПЛК, автоматизация
Автоэлектроника, OBC, электроприводы
