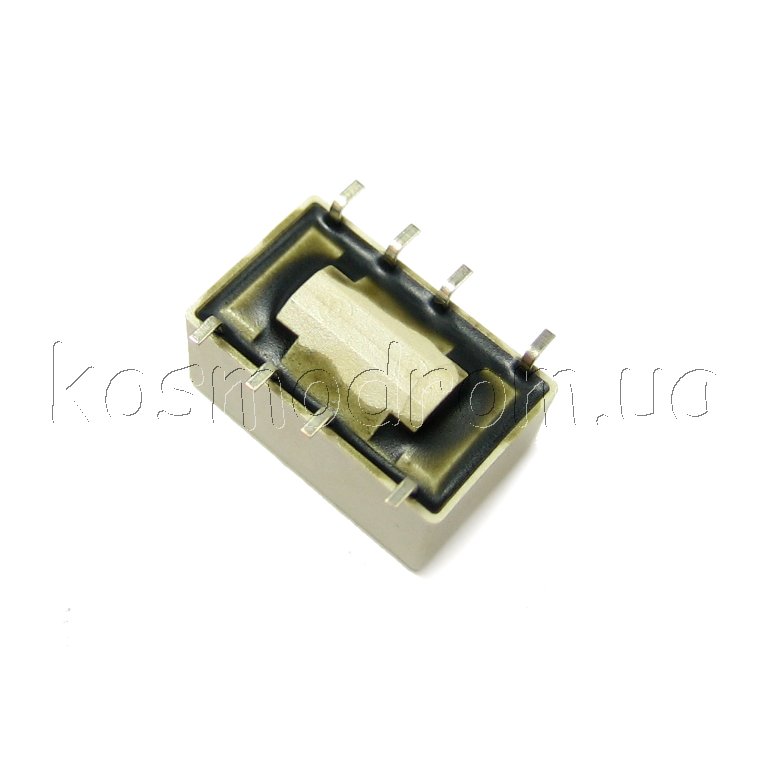

Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Реле электромеханическое
IM06GR
Реле - Конфиг: 2C: Uкатушки: 12 В: AC-DC: DC: Pупр(max): 140 мВт: Iкомм: 2 А: UDC: 220 В, Размер:10x6,0x5,65мм
Временно нет на складе...
Производитель: TE
код товара: 00-00037046
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Реле электромеханическое
| | | |
|
Продукция
TE Connectivity, широко известная
на нашем рынке под брендом Tyco Electronics, насчитывает более
полумиллиона наименований, включающих не только электрические
соединители и терминалы, но также реле, изделия для ВОЛС, устройства
защиты электрических и сигнальных цепей, сенсорные экраны. Изделия
компании используются в производстве потребительской электроники, в
электроэнергетике, в медицинской, автомобильной и аэрокосмической
электронике, в телекоммуникационной индустрии. |
 |
|
Тип реле |
электромагнитное
|
|
Контакты |
DPDT |
|
Номинальное
напряжение обмотки |
12В DC
|
|
Нагрузка контакта |
0.5A / 125ВAC
|
|
Нагрузка контакта |
2A / 30ВDC
|
|
Ток контактов макс. |
2А |
|
Коммутируемое
напряжение макс. |
220В DC, макс.
250В AC |
|
Исполнение реле |
субминиатюрное,
сигнальное |
|
Монтаж |
SMT |
|
Сопротивление
обмотки макс. |
1029Ом
|
|
Напряжение обмотки
мин. |
9В DC
|
|
Внешние размеры |
10 x 6 x 5.65мм
|
|
Мощность,
потребляемая обмоткой |
140мВт
|
|
Класс защиты |
IP67 |
|
Ресурс |
100000000циклов
|
|
Рабочая температура |
-40...85°C
|
|
Серия реле |
IM |
|
Сопротивление
контактов |
50мОм
|
|
Коммутируемая
мощность |
60Вт, 62.5ВА
|
|
Материал контакта |
PdRu + Au
|
|
Шаг выводов |
2.2мм |
| | |
|
Миниатюрные
телекоммуникационные реле серии IM от
TE Connectivity |
|
Миниатюрные телекоммуникационные реле семейства IM компании TE
Connectivity (Tyco) для монтажа на печатную плату нашли широкое применение
в системах телекоммуникаций, системах доступа, передачи данных, оптических
сетевых терминалах, модемах, офисном и торговом оборудовании, бытовой
электронике, измерительном и испытательном оборудовании, промышленных
системах управления, медицинском оборудовании и в автомобильной
промышленности. |
|
|
Технические характеристики:
- Коммутируемый ток 2/5 A, коммутируемая мощность 60 Вт/62.5 ВА,
коммутируемое напряжение 220/250 VAC
- Катушка с низким энергопотреблением, 140 мВт для стандартных реле, 100
мВт для чувствительных реле, 50 мВт для очень чувствительных реле и 100
мВт для бистабильных реле
- Высокая электрическая прочность изоляции — 2500 Vrms между замыкающими
контактами реле, 3000 Vrms между катушкой и контактами реле
- Высокая механическая стойкость удару до 300 г
- Компактные — 10×6 мм, с низким профилем — 5.65 мм, занимаемая площадь на
печатной плате — 60 мм² |
DIP-корпус
SMD-корпус
 |
|
система обозначений кодировки реле серии IM |
| |
