HV9910B – универсальный драйвер светодиодов (стабилизатор тока) с импульсным преобразованием и регулировкой по пиковому току, питание от сети 220 В.


специальное предложение при покупке 100 шт
(упаковка - лента, продажа кратно 100 шт)


Область применения:

Регулирование светодиодного тока в режиме «постоянный ток / постоянный ток» или «переменный ток / постоянный ток»
Светодиодная подсветка для ЖК-дисплеев
Универсальный источник постоянного тока
Светодиодные панели и табло
Архитектурное и декоративное светодиодное освещение
Уличное светодиодное освещение
Драйвер тока электромеханических реле


Общее описание:

Драйвер HV9910B представляет собой микросхему стабилизатора-регулятора тока для светодиодов с ШИМ преобразователем с разомкнутой петлёй обратной связи.
Драйвер может функционировать в двух режимах: в режиме c постоянной длительностью выключенного состояния рабочей частоты и в режиме с постоянной рабочей частотой.
Встроенный аналоговый регулятор напряжения питания микросхемы от 8 В до 450 В позволяет работать в широком диапазоне входных напряжений без необходимости использования внешнего источника питания.
Микросхема позволяет два типа диммирования выходного сигнала: ШИМ с частотой до нескольких килогерц и диапазоном от 0% до 100% и аналоговое диммирование напряжением от 0 до 250 мВ.

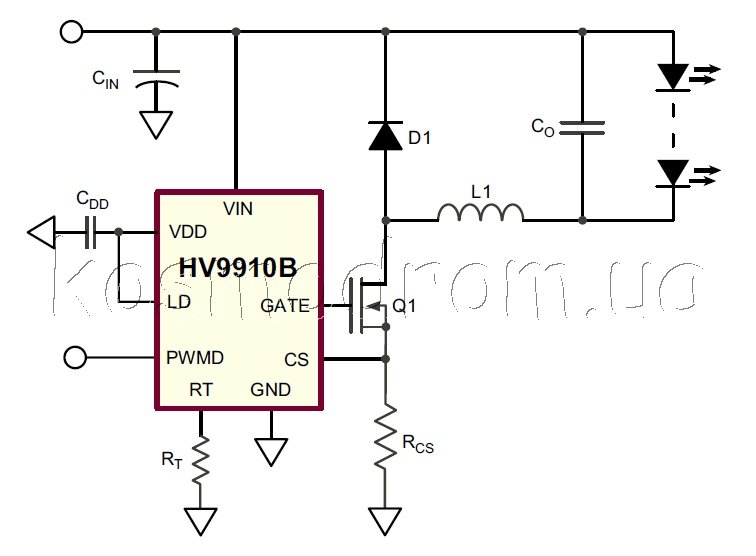

HV9910B идеально подходит для использования в топологии buck конверторов, а схема с разорванной обратной связью отличается хорошей регулировкой выходного тока без необходимости введения компенсаций. Схема ШИМ диммирования ограничивает только отношение пиков тока индуктора не влияя при этом на скорость регулирования. HV9910BLG требует только три существенных внешних компонента, как часть силового каскада, поэтому является идеальным решением для недорогих драйверов светодиодов.

Технические преимущества:

 - Драйвер светодиодов с одним внешним силовым транзистором
 - Контроллер по пиковому току с «открытой» петлёй обратной связи
 - Встроенный регулятор питания микросхемы с диапазоном от 8 В до 450 В
 - Два режима подключения: с постоянной длительностью выключенного состояния рабочей частоты или постоянной рабочей частотой
 - Вход ШИМ-регулятора / вход линейного димминга
 - Несколько внешних компонентов требуется для работоспособности схемы


Документация:
HV9910B Data Sheet – Микросхема универсального драйвера сверхъярких светодиодов.
HV9910BDB1 – Схема автономного драйвера сверхъярких светодиодов (110 В;  1,4 А).
HV9910BDB2 – Схема автономного драйвера сверхъярких светодиодов (220 В;  350 мА).
HV9910BDB3 – Схема автономного драйвера сверхъярких светодиодов (от 10 В до 30 В;  1А).
HV9910BDB7 – Схема драйвера сверхъярких светодиодов без использования электролитических конденсаторов с пассивным корректором мощности и PFC=0,95 (220 В;  350 мА).
HV9910BDB8R0 – Схема стабилизатора тока для автомобильной светотехники на токи 0,7А, 1,0А и 1,2А.
HV9910BDB9R1 – Схема универсального трёхканального стабилизатора тока на 350 мА с пассивным корректором мощности с питанием от сети  переменного тока от 85 В – 265 В.
AN-H48 Application Note – Схема buck конвертора с HV9910B (выбор внешних компонентов).
AN-H50 Application Note – Схема buck конвертора с HV9910B (вопросы схемотехники и выбор внешних компонентов).
Драйвер светодиодов HV9910B. Оптимизация ламп уличного освещения на светодиодах. Демонстрационная плата HV9910BDB7.
