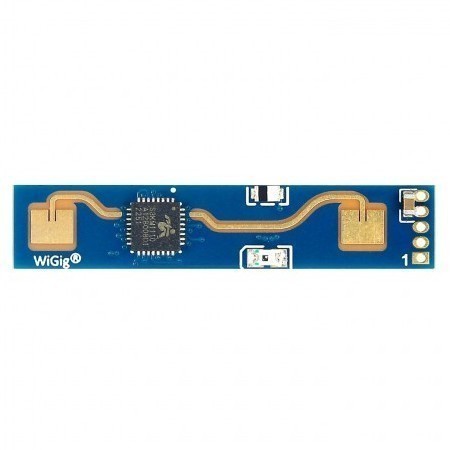

HLK-LD2410 — это высокочувствительный модуль (с поддержкой Bluetooth BLE 4.2) определения присутствия человека с частотой 24 ГГц, который является альтернативой PIR-датчикам движения.
Принцип его работы заключается в использовании непрерывных волн с частотной модуляцией FMCW для обнаружения человеческих целей в заданном пространстве.
В сочетании с обработкой радиолокационного сигнала и точными алгоритмами обнаружения человеческого тела он обеспечивает высокочувствительное определение статуса присутствия человека и может идентифицировать человеческие тела в движении и неподвижных состояниях.
Эффект обнаружения не зависит от окружающей среды (температуры, освещенности, влажности и т.д.)
HLK-LD2410 способен рассчитывать расстояние до объекта, максимальное заявленное расстояние обнаружения составляет 5 метров, минимальное 0,75 метров.
Он имеет интерфейс UART для конфигурации и вывод GPIO, состояние которого меняется при обнаружении цели в соответствии с настройками чувствительности. Логический уровень UART и GPIO 3.3 в.
Интерфейс UART и пин GPIO выведен на 5 контактную колодку с шагом 1,27 мм
Для подключения к android в Google-play ищите программу HLKRadarTool.
Модуль HLK-LD2410B поддерживает настройку параметров через мобильное приложение HLKRadarTools, доступное для Android и iOS. С его помощью можно:
 • Настраивать чувствительность и дальность обнаружения
 • Разделять зоны обнаружения (distance gates)
 • Обновлять прошивку модуля (OTA)

Характеристики
• Максимальное расстояние обнаружения: 5м
• Минимальное расстояние обнаружения: 0,75м
• Угол обнаружения: до 60°
• Рабочая частота: 24 ГГц, ISM-диапазон с поддержкой спектра FCC и CE
• Поддержка выводов GPIO и UART, а также беспроводного соединения через Bluetooth
• Рабочее напряжение: 5В
• Размеры модуля: 35 x 7 мм.
