Реле серии G5LA Omron позиционирует как бюджетную версию реле серии G5LE, параметры которой стали фактически промышленным стандартом. Серия G5LA применяется там, где главное требование к реле – конкурентоспособная цена. Реле G5LA способно коммутировать ток до 10 A при 250 В переменного или 24 В постоянного тока в версиях с нормально разомкнутыми контактами или 5 A – при тех же напряжениях у версий с нормально замкнутыми контактами. Электрический ресурс составляет 100 тыс. переключений при указанных нагрузках. Имеются версии реле G5LA с двумя типами контактов: нормально разомкнутыми и переключающими.

Общие параметры Производитель: OMRON  Тип реле: силовое  Рабочая температура: -40...85 °C Параметры катушки Управляющее напряжение: 12VDC Мощность катушки: 360mW Параметры контактов Тип контактов: 1C (SPDT)  Нагрузка по постоянному току: 10A/24VDC  Нагрузка по переменному току: 10A/250VAC  Напряжение изоляции катушка-контакты: 2000 В Корпус Размер корпуса: 19.8x15.8x15.8 мм Объем: 4.94 см3 Тип выводов: в отверстия  Герметичность корпуса (степень защиты от флюса): герметичное

OMRON   BESTAR   WANJIA   TS   NCR   TYCO   Другие

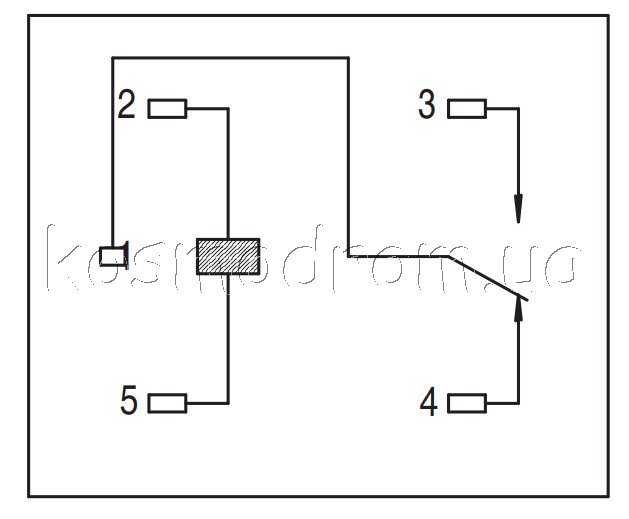

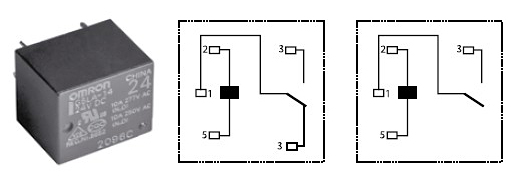

Реле серии G5LA выпускаются в корпусе размерами 19,6х15,6х15,6 мм и относятся к линии низкопрофильных реле со стандартным расположением и назначением выводов. Внешний вид и назначение выводов приведены на рисунке, а варианты исполнения – в таблице.

Пример параметров реле серии G5LA

Наименование для заказа	Наименование Omron	Конфигурация контактов	Напряжение катушки, В пост. тока	Ток катушки, мА
G5LA14DC12	G5LA-14 12VDC	SPDT	12	30
G5LA14DC24	G5LA-14 24V DC		24	15
G5LA14DC5	G5LA-14 5V DC		5	72

Реле соответствуют международным стандартам VDE0435, IEC 60255, UL508 и CSA 22.2. Версии с суффиксом CF серии G5LA-CF имеют изоляцию катушки по классу F и сертифицированы организациями UL и CSA для работы в диапазоне рабочих температур –40…85°C.
