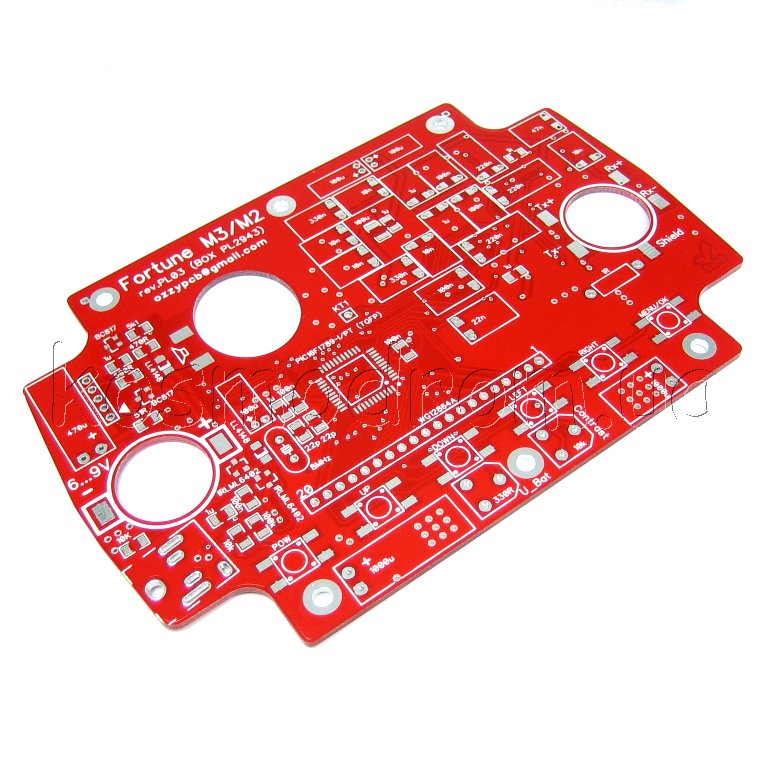

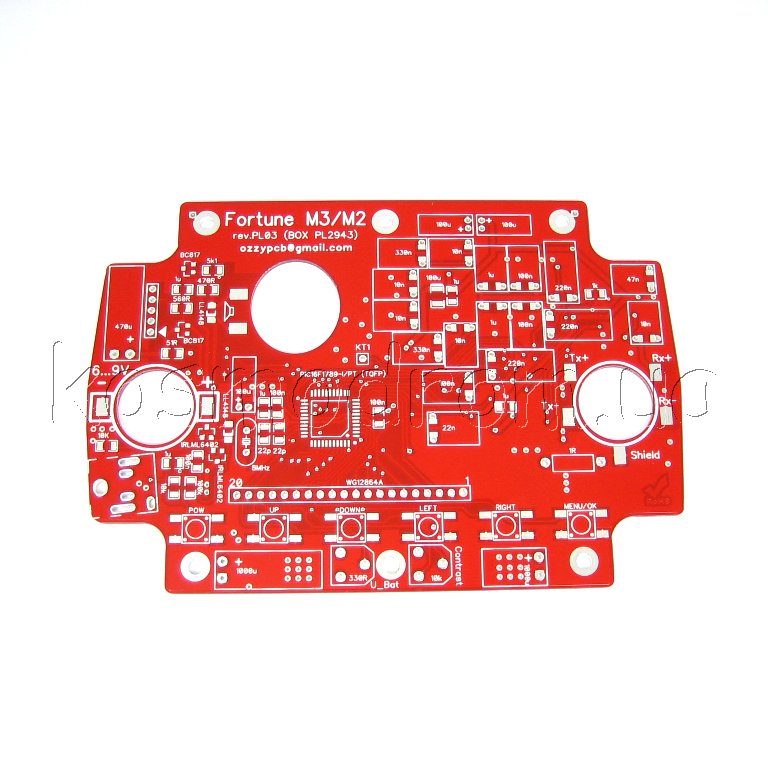

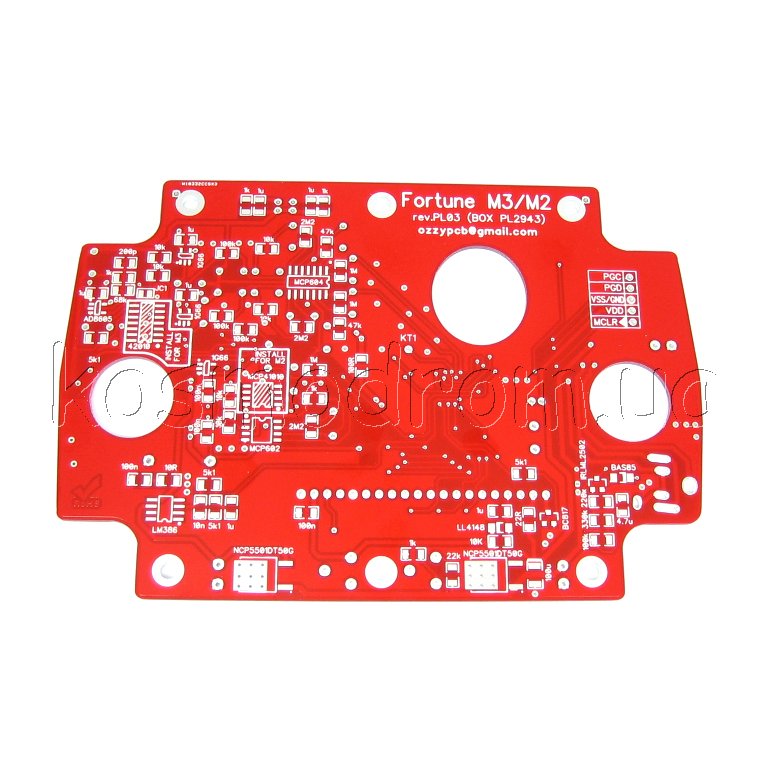

Плата металлодетектора Fortune M3/M2 rev.PL03

Плата предназначена для самостоятельной сборки металлодетектора Fortune M2 или Fortune M3.
 Схема отличается от оригинальной схемы некоторыми доработками:
- Защита от неправильного подключения элемента питания доработана с учетом минимального падения напряжения на данном узле.
- Предусмотрено электронное отключение питания с лицевой панели кнопкой. В отключенном состоянии схема ток не потребляет, тем самым исключается потребление тока при выключенном приборе.
- Добавлены фильтрующие конденсаторы в цепях питания.
- В фильтрах можно применять как smd конденсаторы так и металлопленочные.
- оптимизированы номиналы цепи измерения батареи, теперь регулировка более плавная
- разъем на наушники на плате
- применяемый корпус GAINTA PL2943
- применяемый дисплей WG12864A

Пояснение по плате Fortune M3/M2 rev.PL03
- Для сборки мд Fortune M2 необходимо установить микросхему MCP41010 (DA100) и запаять перемычку JC1. Микросхему DA6 не устанавливать.
- Для сборки мд Fortune M3 необходимо установить микросхему MCP42010 (DA6) и не запаивать перемычку JC1. Микросхему DA100 не устанавливать.
- Монтаж собранной платы в производится на заднюю стенку корпуса.
Дополнительную информацию смотрите в PDF файлах
  Схема 1.
  Схема 2.
  Перечень компонентов.



SMD компоненты рекомендуемые для сборки металлодетектора Fortune M2:

Чип керамика (1206) 10nf (Y5V) 50v +80-20% / FF
 Чип керамика (1206) 200pf (NPO) 50v ± 5% / FF
 Чип керамика (1206) 47nf (X7R) 50v ± 10% / FF
 Чип керамика (1206) 0,22mkf (Y5V) 50v +80-20%
 Чип керамика (1206) 0,1mkf (X7R) 50v ± 10%
 Чип керамика (1206) 1mkf (X7R) 50v ± 10%
 Чип керамика (1206) 0,33mkf (X7R) 50v ± 10%
 Чип керамика (1206) 22pf (NPO) 50v ± 5%
 Чип керамика (1206) 4,7mkf (X7R) 25v ± 10%
 ECAP-RD-470mkf - 35v (105°C) Электролит (RD) 10*16
 SMD-резистор (1206) 5,1 kom ±5%
 SMD-резистор (1206) 68 kom ±5%
 SMD-резистор (1206) 1 kom ±5%
 SMD-резистор (1206) 10 kom ±5%
 SMD-резистор (1206) 100 kom ±5%
 SMD-резистор (1206) 47 kom ±5%
 SMD-резистор (1206) 1 Mom ±5%
 SMD-резистор (1206) 22 om 5%
 SMD-резистор (1206) 560 om ±5%
 SMD-резистор (1206) 2,2 Mom ±5%
 SMD-резистор (1206) 22 kom ±5%
 SMD-резистор (1206) 10 om ±5%
 SMD-резистор (1206) 100 om ±5%
 SMD-резистор (1206) 330 om ±5%
 SMD-резистор (1206) 51 om ±5%
 SMD-резистор (1206) 220 kom ±5%
 SMD-резистор (1206) 330 kom ±5%




Поставляемые компоненты
