 Электронный набор
FM-Micro-SMD-Radio-KIT
Набор для самостоятельной сборки радио приемника FM
На складе ...
код товара: 00-00054281

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 4 шт
от 18 шт

127,00
118,37
109,92
Раздел:
Электронный набор


Набор для сборки

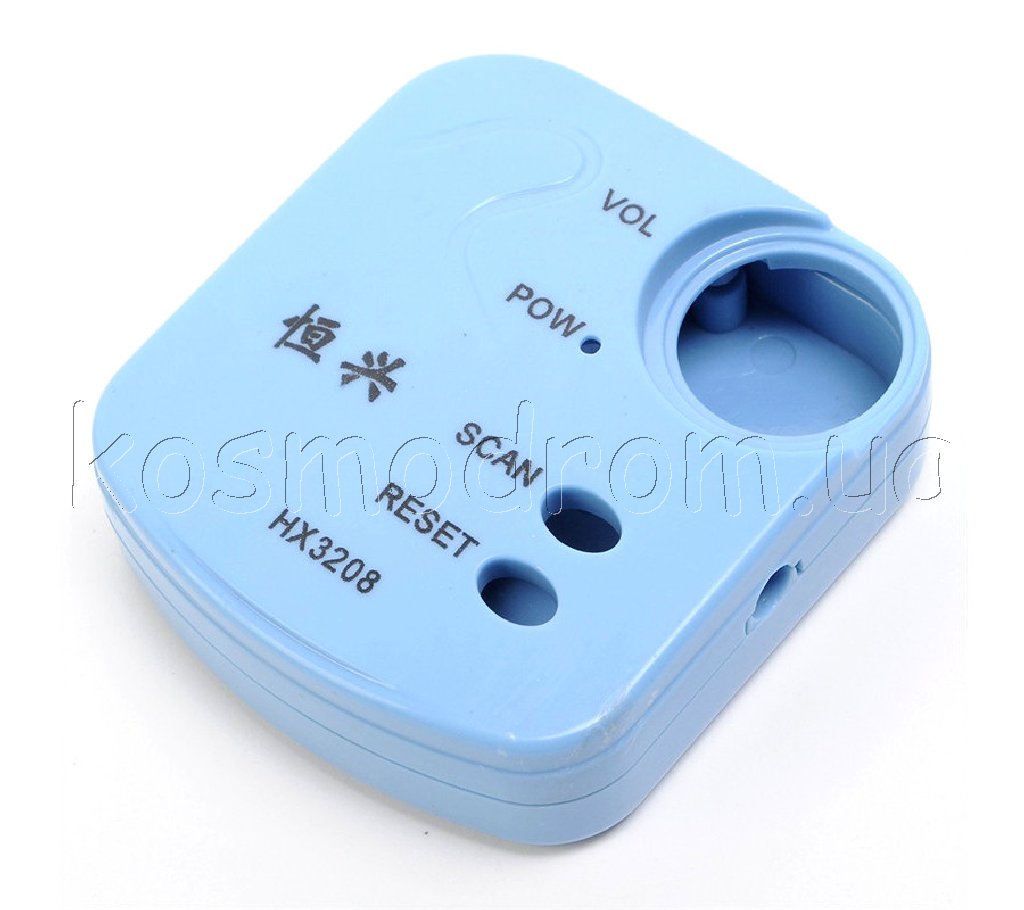

Набор для самостоятельной сборки портативного FM-приемника. Приемник оснащен функциями настройки. Благодаря компактным размерам его носить с собой .

Может использоваться начинающими радиолюбителями для улучшений навыков чтения схем, сборки схем, освоения маркировки основных электронных компонентов, пайки, послесборочной настройки и проверки.

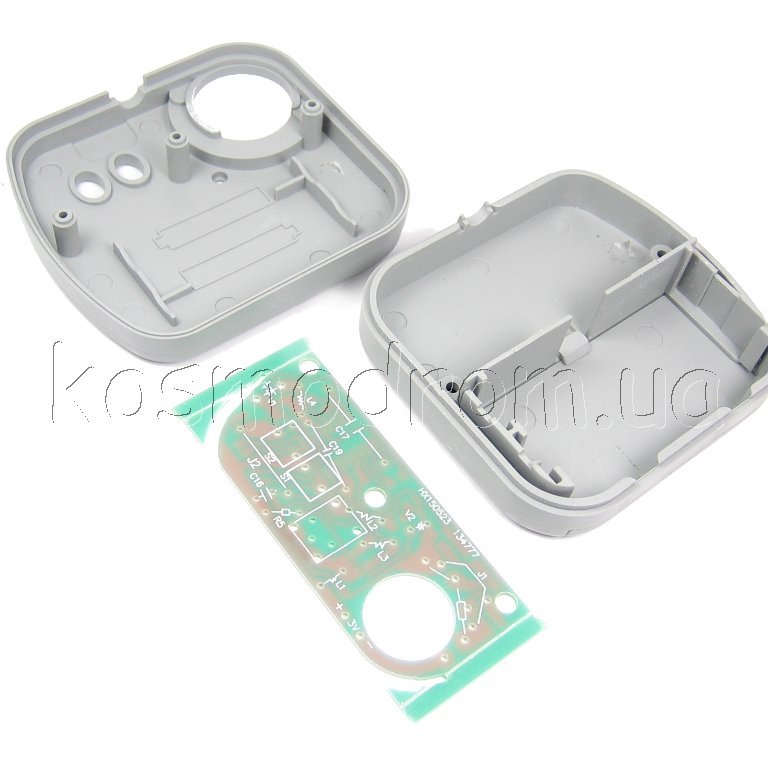

Конструктор позволяет собрать FM радиоприемник с помощью схемы, печатной платы, монтажных и электронных компонентов, которые идут в комплекте. Сборка конструктора производиться с помощью механического соединения элементов и пайки.

После сборки и настройки Вы получите портативный FM приемкик.
Питание собранного конструктора осуществляется от двух батарей типоразмера AA (в комплект поставки не входят).

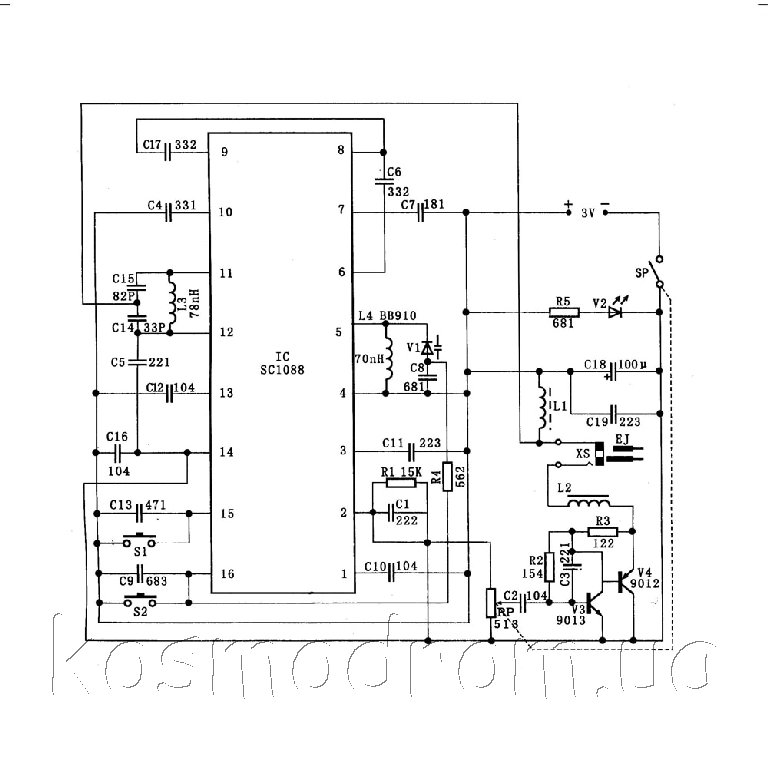

Component List:

NO. Component Parameter Package PCB Silk Screen QTY
1 SC1088   SOP-16 IC 1
2 S9014   SOT-32 V3 1
3 S9012   SOT-32 V4 1
4 BB910     V1 1
5 LED 3mm RED   V2 1
6 Magnetic Bead Inductance 4.7uH   L1 1
7 Color Ring Inductance 4.7uH   L2 1
8 Hollow Core Inductance 78nH 8Round   L3 1
9 Hollow Core Inductance 70nH 5Round   L4 1
10 Headset 32ohm*2   EJ 1
11 Resisitor 15K SMD R1 1
12 Resisitor 150K SMD R2 1
13 Resisitor 1.2K SMD R3 1
14 Resisitor 5.6K SMD R4 1
15 Metal Film Resistor 680ohm   R5 1
16 Potentionmeter 51K   RP 1
17 Capacitor 2.2nf SMD C1 1
18 Capacitor 0.1uf SMD C2 1
19 Capacitor 220pf SMD C3 1
20 Capacitor 0.33nf SMD C4 1
21 Capacitor 0.22nf SMD C5 1
22 Capacitor 3.3nf SMD C6 1
23 Capacitor 180pf SMD C7 1
24 Capacitor 680pf SMD C8 1
25 Capacitor 68nf SMD C9 1
26 Capacitor 0.1uf SMD C10 1
27 Capacitor 22nf SMD C11 1
28 Capacitor 0.1uf SMD C12 1
29 Capacitor 470pf SMD C13 1
30 Capacitor 33pf SMD C14 1
31 Capacitor 82pf SMD C15 1
32 Capacitor 0.1uf SMD C16 1
33 Ceramic Capacitor 3.3nf   C17 1
34 Electrolytic Capacitor 100uF   C18 1
35 Ceramic Capacitor 22nf   C19 1
36 Cable D0.8*6mm     2
37 Box       1
38 Potentiometer knob       2
39 Button       2
40 Battery spring clip Sets 3pcs     1
41 Switch 6x6mm   S1,S2 2
42 Headphone jack D3.5mm   XS 1
43 Screew/Nut       Several







Поставляемые компоненты
