Этот монофонический аудиомодуль объединяет аудиокодек и усилитель мощности, используя чип ES8311 (кодек) и NS4150B (усилитель мощности).
Модуль поддерживает настройку по I2C и аудиоинтерфейс I2S, оснащён встроенным микрофоном и выходом усилителя, который может напрямую управлять динамиком 4 Ω мощностью до 2,8 Вт. Идеально подходит для расширения аудиовхода/выхода микроконтроллеров и отладочных плат, таких как устройства голосового взаимодействия, компактные аудиоплееры и прототипные проекты.

Ключевые преимущества
Интегрированный кодек + усилитель мощности

Встроенный аудиокодек ES8311 (поддержка записи и воспроизведения звука) и класс D усилитель NS4150B. Дополнительная схема усилителя не требуется — динамик подключается напрямую.

Двойной интерфейс
I2C — для конфигурации параметров ES8311 (частота дискретизации, усиление и др.)
I2S — для передачи аудиоданных (поддержка стандартного протокола I2S)

Plug-and-Play аудиомодуль
Оснащён встроенным электретным микрофоном и выходом усилителя мощности. Не требует дополнительной пайки периферии — позволяет сразу реализовать функцию «запись–воспроизведение».


Технические характеристики
-Основные микросхемы:
Кодек: ES8311
-Усилитель мощности: NS4150B
-Аудиоинтерфейсы:
I2C (SDA / SCL)
I2S (BCK / WS / DI / DO)
-Параметры усилителя:
Выходная мощность: 2,8 Вт (нагрузка 4 Ω)
-Микрофон:
Встроенный электретный микрофон
-Питание:
VCC: 3,3 В ~ 5 В DC
-Габариты:

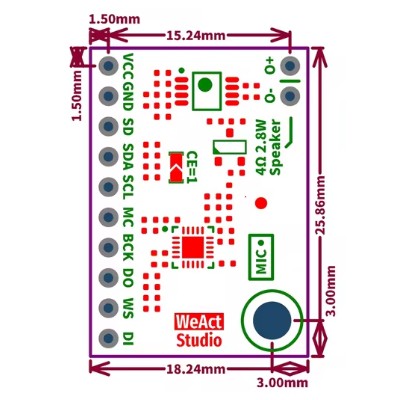

Компактная печатная плата (совместима с расширением для отладочных плат)

Назначение выводов
VCC / GND — питание (3,3 В или 5 В DC)
SD — вывод выбора микросхемы ES8311
SDA / SCL — интерфейс конфигурации I2C
MC — управление питанием микрофона
BCK / WS / DI / DO — аудиоинтерфейс I2S
BCK — тактовый сигнал битов
WS — выбор слова
DI — вход данных
DO — выход данных
O+ / O− — выход усилителя (подключение динамика 4 Ω)

Области применения
Расширение аудиофункций для MCU и отладочных плат (Raspberry Pi, STM32, Arduino и др.)
Компактные устройства голосового взаимодействия (запись и воспроизведение)
Прототипирование портативных аудиоплееров
Интеграция аудиомодулей во встраиваемые системы
Учебные проекты по электронике и DIY-аудиоустройства
