Датчик уровня жидкости

Датчики уровня жидкости с грузом являются одними из самых простых способов измерения уровня. Уровнемер представляет собой конструкцию из груза (лота), закрепленного на специальном тросе необходимой длины.

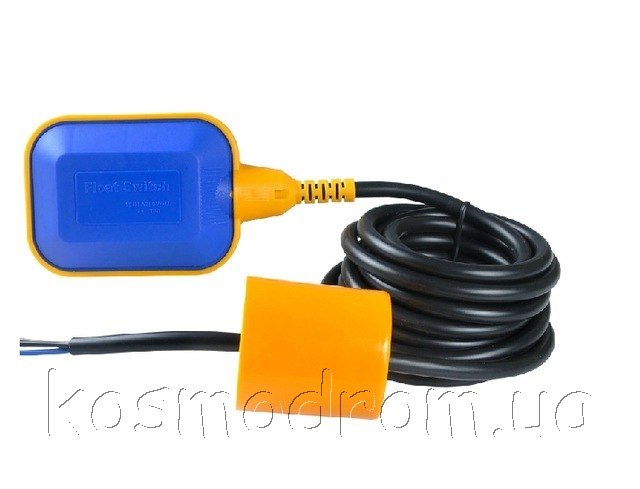

В состав поплавковых датчиков входят: поплавок с контактной группой (NO+NC) и шариком внутри, кабель определенной длины, зависящей от модификации датчика и груз, который одевается на кабель. Кабель через герметичный ввод соединен с поплавком. Груз расположенный на кабеле предназначен для установки точки переключения состояния контактов (установки верхнего уровня).

Датчик подвешивается за провод так, чтобы поплавок находился на высоте желаемого нижнего уровня жидкости в емкости. В таком положении шарик, расположенный в корпусе датчика нажимает на контакты, замыкая один контакт и размыкая другой относительно общего провода. Груз, расположенный на кабеле датчика, опускается на высоту желаемого верхнего уровня. При заполнении емкости жидкость поднимает поплавок вверх и при пересечении поплавком уровня, на котором расположен груз, шарик перекатывается и переключает контакты в противоположное состояние.

Характеристики:
Тип датчика: поплавковый
Номинальное напряжение: 250 В
Номинальный ток: 10 (8) А
Рабочая температура: 0…65°С
Материал корпуса: пластик
Защита: IP65
Перекидной контакт
Подключаются к насосу или клапану
Размеры поплавка: 102,5х78 мм.
Высота грузика: 60 мм.
Диаметр грузика: 56 мм.
Три провода
Диаметр кабеля: 8 мм.
Длина кабеля: 4 м.
