Частотомер

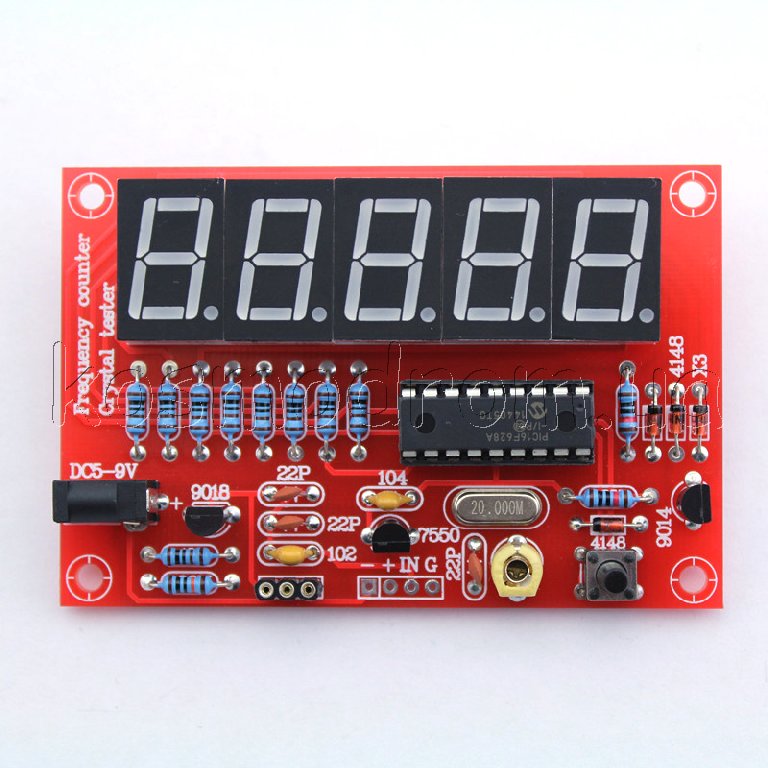

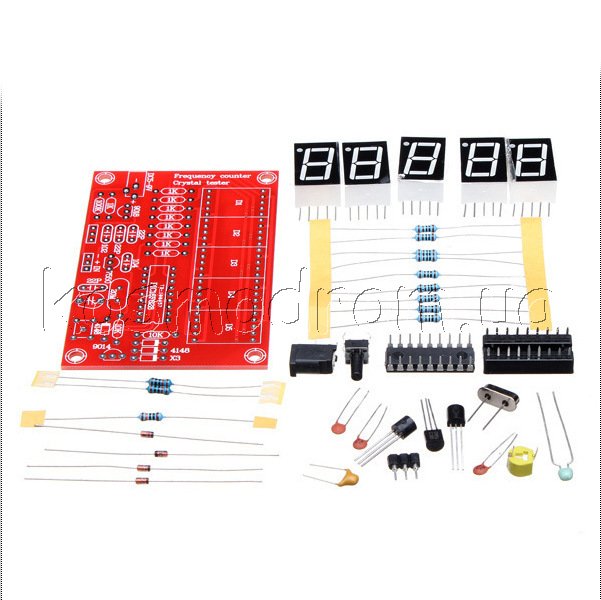

Набор компонентов для сборки частотомера с функцией тестера кварцевых резонаторов.
Простой и недорогой, разработанный на базе PIC микроконтроллера с возможностью учитывать при измерениях частотный сдвиг супергетеродинных приемников с пятизначным светодиодным индикатором


Разрешение дисплея автоматически переключается, чтобы обеспечить максимальную точность считывания значения при 5-тизначном индикаторе.
Так же автоматически изменяется длительность измерения (gate time) в течение которого происходит подсчет импульсов на входе

Если частотомер используется для измерений в коротковолновых приемниках или передатчиках вам может потребоваться добавить или вычесть значение частотного сдвига из измеряемой частоты. Частота смещения во многих случаях равна промежуточной частоте, поскольку частотомер обычно подключается к генератору переменной частоты приемника.

Для измерения частоты генерации кварца просто подключите его к разъему.

Основные возможности:
Диапазон измерения частоты: 1 Гц - 50 МГц
Измерение кварцев общего применения в частотой генерации в диапазоне: 1МГц - 50 МГц
Автоматическое переключение диапазонов
Программируемые настройки прибавляемой и вычитаемой величины частотного сдвига при настройках и измерениях в УКВ приемниках и передатчиках.
Максимальное входное напряжение 5 Вольт
Режим энергосбережения при питании от автономного источника тока
Возможно использование 5В от USB интерфейса
Минимальное количество компонентов, простая сборка и настройка
