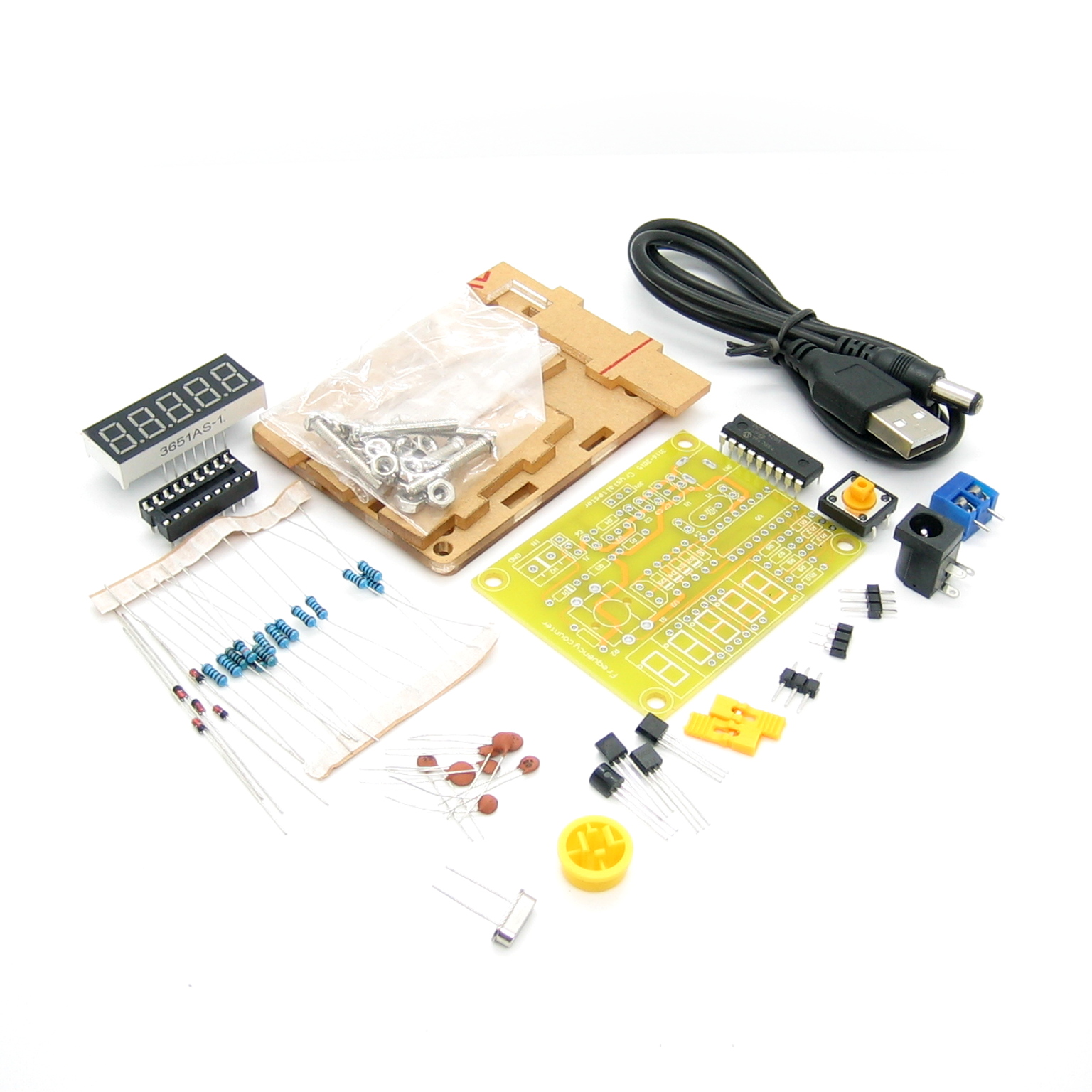

Набор компонентов для
сборки частотомера с функцией тестера кварцевых резонаторов на основе
PIC16F628 с защитным корпусом
Простой и недорогой, разработанный на базе PIC микроконтроллера с
возможностью учитывать при измерениях частотный сдвиг супергетеродинных
приемников с пятизначным светодиодным индикатором
Разрешение дисплея автоматически переключается, чтобы обеспечить
максимальную точность считывания значения при 5-тизначном индикаторе.
Схема содержит небольшое количество элементов.
Установка проста — все компоненты впаиваются согласно надписям на
печатной плате.
Чтобы войти в режим программирования нужно нажать и удерживать кнопку в
течение 1-2 сек. Далее нажимая эту же кнопку поочередно пролистываем
меню:
«Quit» — «Выход» : прерывает режим программирования, ничего не сохраняя.
«Add» — «Добавление» : сохранение измеренной частоты и в дальнейшем эта
частота будет складываться с измеряемыми частотами.
«Sub» — «Вычитание» : сохранение измеренной частоты и в дальнейшем она
будет вычитаться с измеряемыми частотами.
«Zero«- «Ноль» — обнуляет все ранее запрограммированные значения.
«table» — «Таблица«: в этой таблице можно выбрать основные
запрограммированные частоты 455 кГц; 3,9990 МГц; 4,1943 МГц; 4,4336 МГц;
10,700 Гц. После выбора записи (длительное нажатие), вы вернетесь в
«Главное меню» и выберите пункт «Add» — «добавить» или «Sub» —
«убавить«.
«PSave» / «NoPSV«: включает / отключает режим энергосбережения. Дисплей
отключается если нет изменения частоты некоторое время.
Характеристики:
Диапазон измеряемых частот: от 1 Гц до 50 МГц;
Позволяет измерять частоты кварцевых резонаторов;
Точность разрешение 5 (например 0,0050 кГц; 4,5765 МГц; 11,059 МГц);
Автоматическое переключение диапазонов измерения частоты;
Режим энергосбережения (если нет изменения показаний частоты —
автоматически выключается дисплей и на короткое время включается;
Для питания Вы можете использовать интерфейс USB или внешний источник
питания от 5 до 9 В; |
