Осциллограф
DSO_QUAD

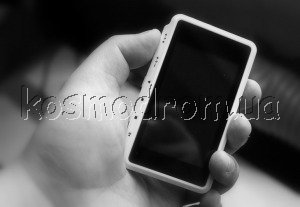

DSO203 Quad - карманный 4-канальный цифровой осциллограф для общих электронных технических задач. Разработан на основе ARM Cortex M3 (STM32VCT6), аналоговая полоса пропускания 72МГц

На складе в Харькове...
код товара: 00-00042655

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

6078,50
5754,14
5470,48

Этот товар находится по адресу
ул. Героев Труда 12
Раздел:
Осциллограф

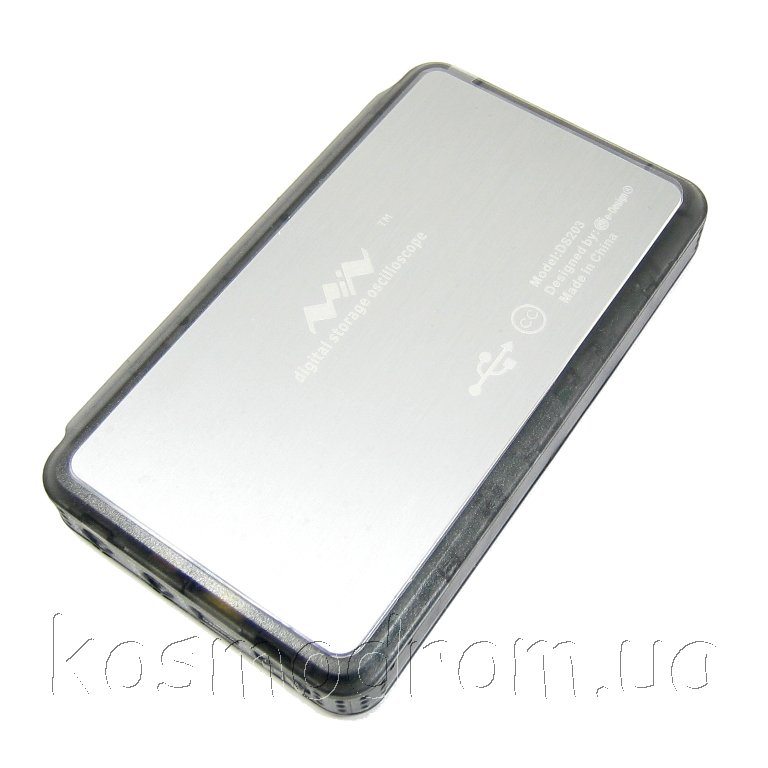

Осциллограф DSO QUAD (DS203)


DSO QUAD – представляет собой 4-х канальный цифровой запоминающий осциллограф.
Помимо функций осциллографа у DSO QUAD есть функция генератора сигналов разнообразной формы.

Технические характеристики:
- Hardware: CPU - ARM Cortex M3, ADC - AD9288-40 upgradable to AD9288-80, AD9288-100 and also low noise versions AD9218-40, AD9218-60, AD9218-80, AD9218-105, low noise [Upgradable at manufacturing as in OEM/ODM products]

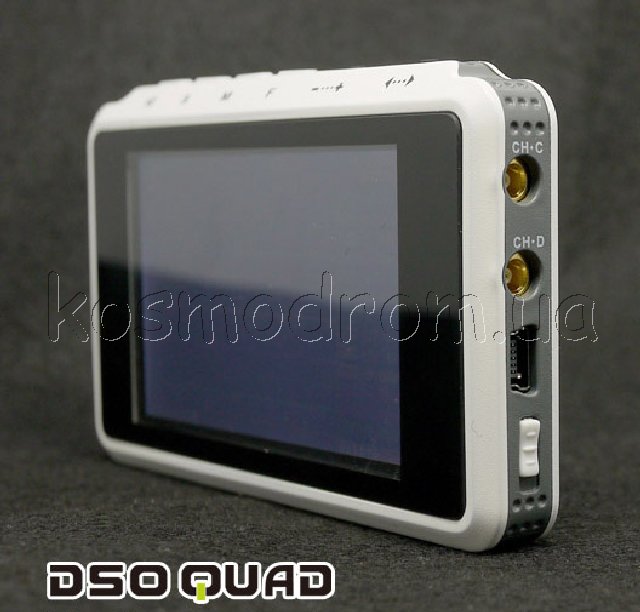

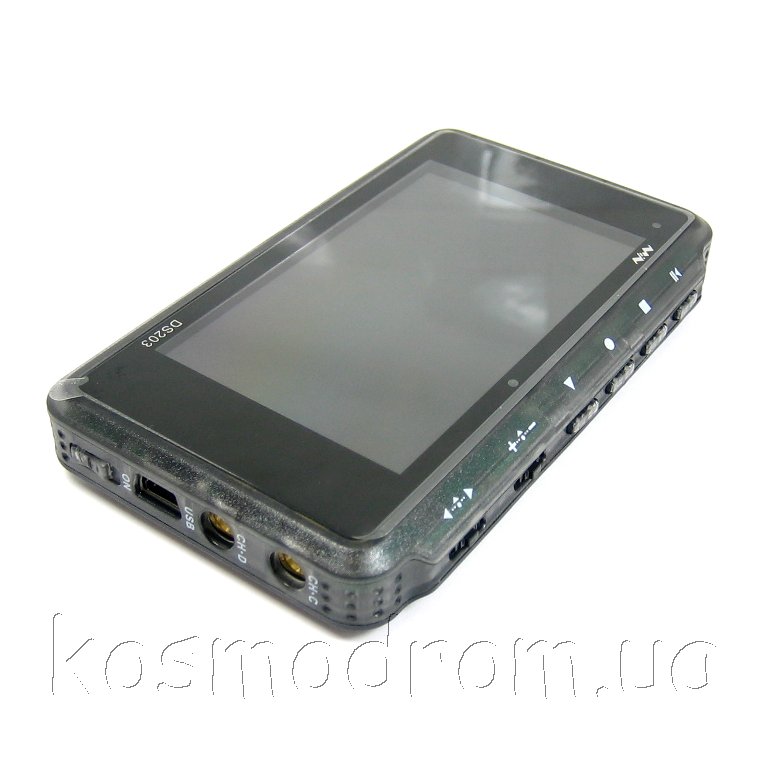

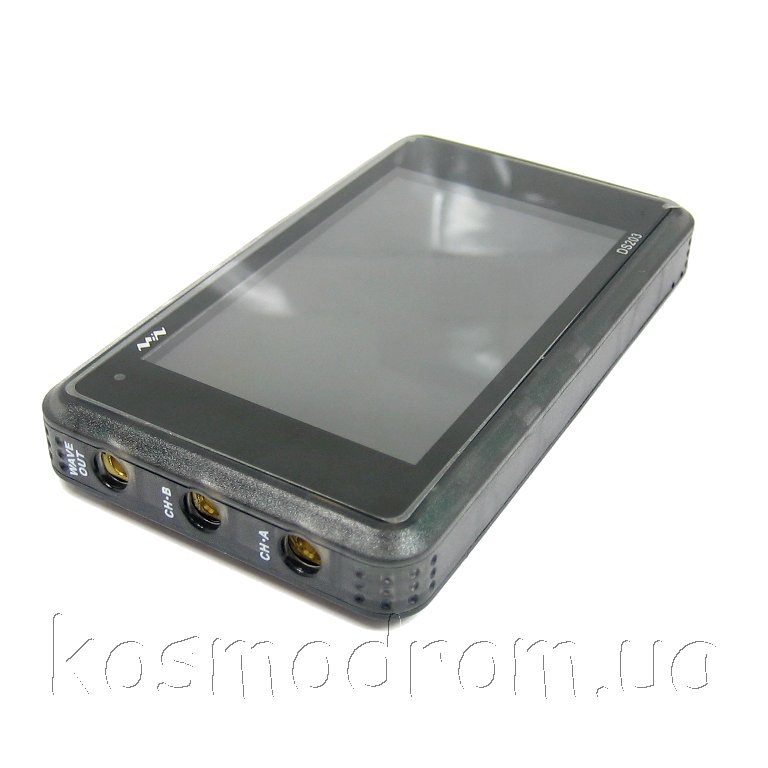

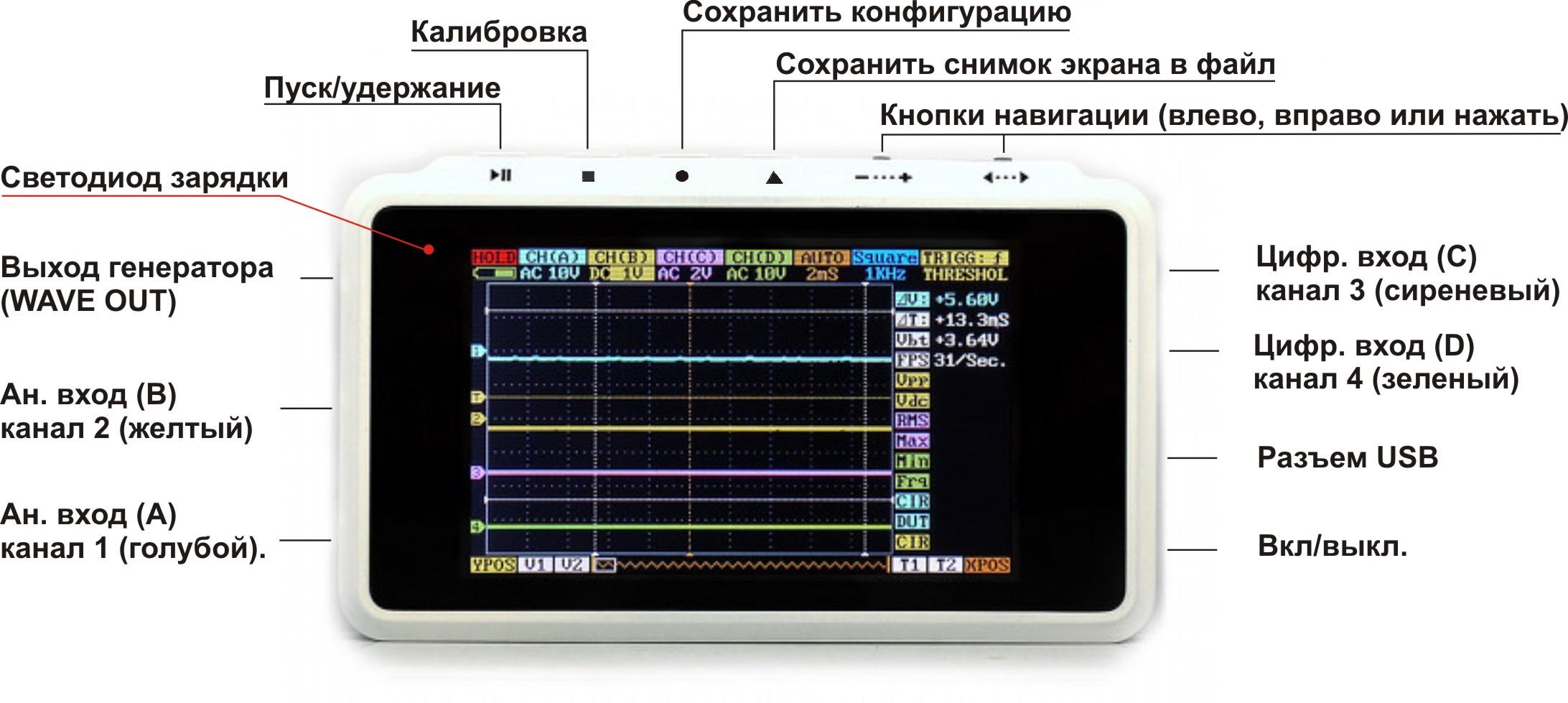

- 4 канала:
     Канал 1 - аналоговый вход CH(A), HIDE
     Канал 2 - аналоговый вход CH(B), HIDE
     Канал 3 - цифровой вход CH(C), HIDE
     Канал 4 - цифровой вход CH(D), HIDE, [CH(A)] + [CH(B)], [CH(A)] – [CH(B)], [CH(C)] & [CH(D)], [CH(C)] ! [CH(D)], FILE_1, FILE_2, FILE_3, FILE_4
- Чувствительность по вертикали (в клетке или на одно деление): 50мВ, 100мВ, 200мВ, 500мВ, 1В, 2В, 5В, 10В (максимальное входное напряжение 80В)
- Развертка по горизонтали (в клетке или на одно деление): 1с, 500мс, 200мс, 100мс, 50мс, 20мс, 10мс, 5мс, 2мс, 1мс, 500мкс, 200мкс, 100мкс, 50мкс, 20мкс, 10мкс, 5мкс, 2мкс, 1мкс, 500нс, 200нс, 100нс
- Синхронизация (режимы развертки): AUTO, NORM, SINGL, SCAN, NONE
- Триггер запуска: по каналам A, B, C, D, по фронту, по спаду, по уровню (стандартный логический уровень или выбираемый вручную с помощью курсора)
- Частота выборки (дискретизации): до 72MS/s (36M + 36 M)
- Разрядность по вертикали: 8-bit
- Буфер памяти: 4096 точек (выборок) на канал (8192 точек для одного канала)
- Память: внутренний USB disk 2 MB
- Автоматические измерения: Vpp (размах), Vdc (средний уровень, постоянная составляющая), RMS (СКЗ напряжения), Max (максимальное напряжение), Min (минимальное напряжение), Vbt (напряжение на аккумуляторе), FPS (частота обновления экрана)
- Курсорные измерения: по оси Y - уровень (напряжение), по оси Х - время
- Screenshot: сохранение снимков экрана в файл (<1K в формате DAT, 50K в формате BMP)
- Генератор сигналов: прямоугольный сигнал от 10 Гц до 8 МГц размахом 2,8 В; “синус”, “треугольник”, “пила” от 10 Гц до 20 кГц размахом 2,8 В
- Экран: TFT 3″ 240 × 400 точек
- Питание: Lipo аккумулятор, зарядка от USB (5V), время зарядки 4 часа
- Размер: 98мм x 60мм x 14.5мм
- Вес: 80г (без аккумулятора)

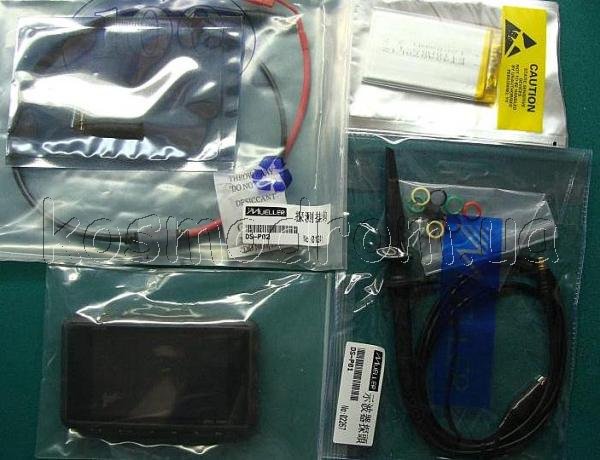

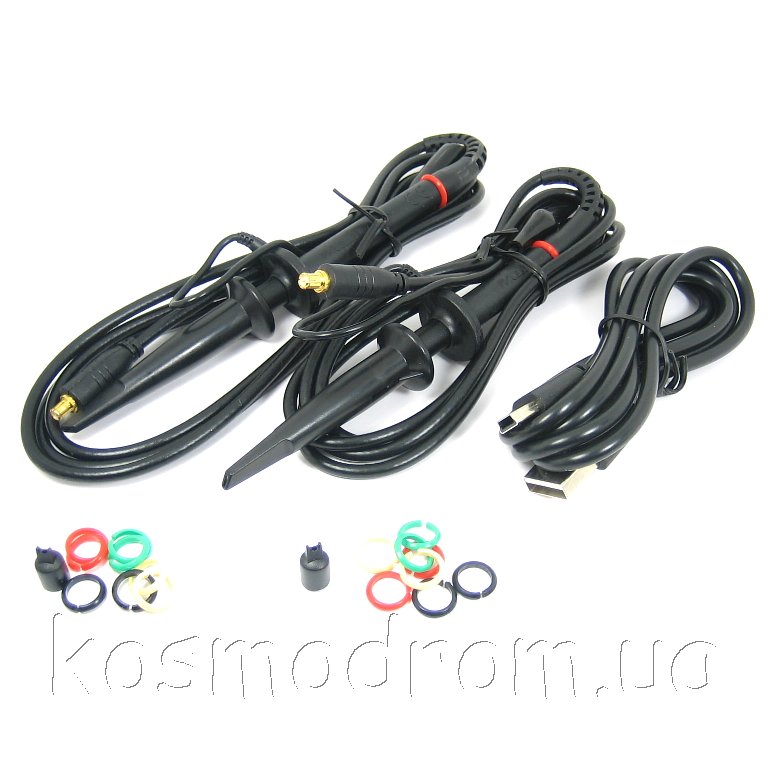

Комплект поставки: осциллограф DSO QUAD, 2 осциллографических щупа (или 1 осциллографический + 1 цифровой), USB кабель, чехол (матерчатый).



DSO QUAD - Open Source Design (H/W and S/W) т.е. открытое схемотехническое решение и программное обеспечение.
Последние версии ПО (http://iteadstudio.com/application-note/ds203-mini-dso-dso-quad-operational-flowchart-and-app_v2-32-source-release/).

Обратите внимание! Осциллограф поставляется в работоспособном состоянии, т.е. он тестировался с тем программным обеспечением, которое на нем установлено. Гарантировать работоспособность устройства после обновления программного обеспечения мы не можем. Обновление программного обеспечения Вы делаете на свой страх и риск.
