Набор для сборки

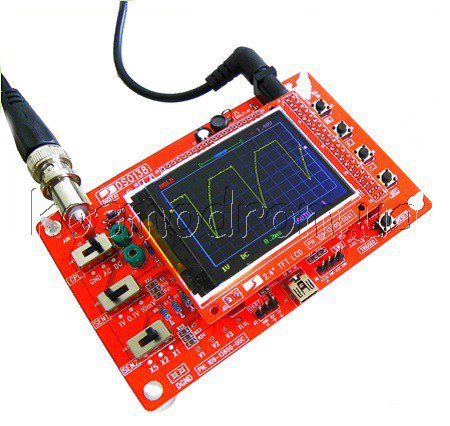

Комплект DSO138-KIT представляет собой конструктор для сборки цифрового осцилографа.

Печатная плата, двухсторонняя, на плату нанесены обозначения устанавливаемых элементов. На плате предустановлен микроконтроллер STM32F103C8. Это 32 битный микроконтроллер, базирующийся на ARM 32-bit ядре. Максимальная частота работы 72МГц.
К плате подключается TFT LCD дисплей. Осциллограф компактный, очень недорогой и при этом достаточно качественный. Он имеет функцию запоминания осциллограммы, функцию отображения параметров входного сигнала, автоматический, однократный и нормальный режимы работы.

Предназначение переключателей и кнопок на готовом приборе:
Переключатели:
Верхний переключает режим работы входа:
- Заземлен
- Режим работы без учета постоянной составляющей, или АС, или режим работы с закрытым входом. Хорошо подходит для измерения переменного тока.
 - Режим работы с возможностью измерения постоянного тока, или режим работы с открытым входом. Позволяет проводить измерения с учетом постоянной составляющей напряжения.
Второй и третий переключатели позволяют выбрать масштаб по оси напряжения.
Кнопки:
1) При коротком нажатии включает режим HOLD, т.е. фиксация показаний на дисплее. при длинном (более 3 секунд) включает или выключает режим цифрового вывода данных параметра сигнала, частоту, период, напряжения.
2) Кнопка увеличения выбранного параметра
3) Кнопка уменьшения выбранного параметра.
4) Кнопка перебора режимов работы:
 - управление временем развертки, диапазон от 10мкс до 500сек.
 - выбор режима работы триггера синхронизации, Авто, нормальный и ждущий.
 - режим захвата сигнала синхронизации триггером, по фронту или тылу сигнала.
 - выбор уровня напряжения захвата сигнала триггера синхронизации.
- прокрутка осциллограммы по горизонтали, позволяет просмотреть сигнал «за пределами экрана»
- установка позиции осциллограммы по вертикали, помогает при измерении напряжений сигнала и когда осциллограмма не влазит на экран…
- кнопка сброса, просто перезагрузка осциллографа. Рядом с кнопкой есть зеленый светодиод, он моргает когда осциллограф синхронизировался.

Основные характеристики:
Количество выборок: 1 млн./сек
Полоса пропускания: 0…200 кГц
Диапазон чувствительности: 10 мВ/дел.…5 В/дел.
Макс. входное напряжение: 50 В
Входное сопротивление: 1 МОм / 20 пФ
Разрешение: 12 бит
Длина записи: 1024 точки
Шкала по времени: 500 сек/дел.…10 мксек/дел.
Питание: 9 В (8…12 В)
Потребление: ~120 мА
Размеры: 117×76×15 мм
Вес: 70 гр. без пробника
Режимы работы: автоматический, однократный и нормальный

Комплектация:
Инструкция
Печатная плата
Кабель для подключения к измеряемым цепям
Пакетики с компонентами
Дисплей.
