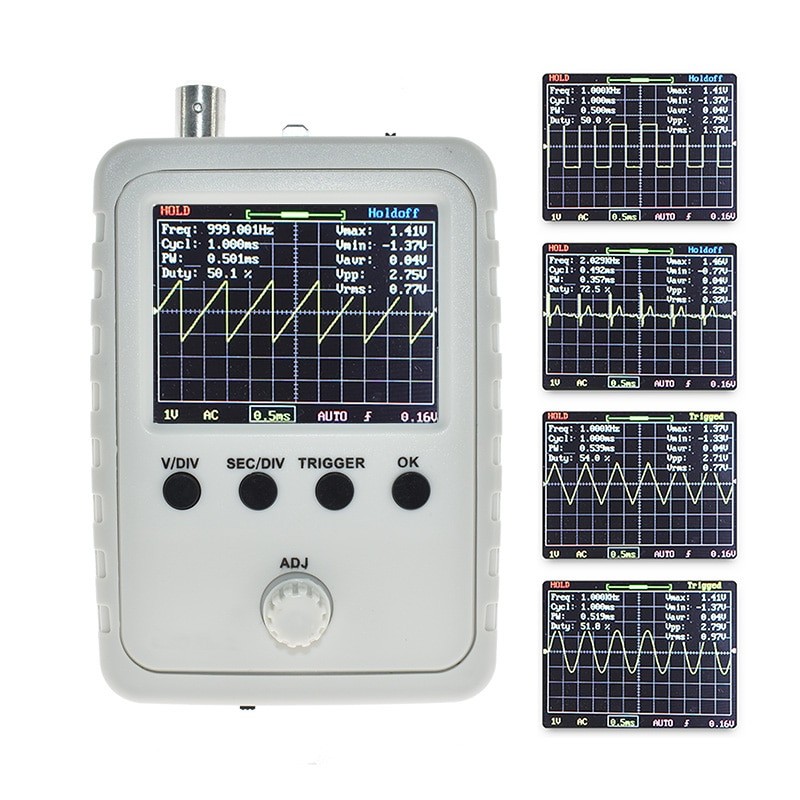

Осциллограф DSO Shell
или DSO150 достаточно прост в использовании и подойдет не только
начинающим радиолюбителям, но и специалистам из-за его компактности он

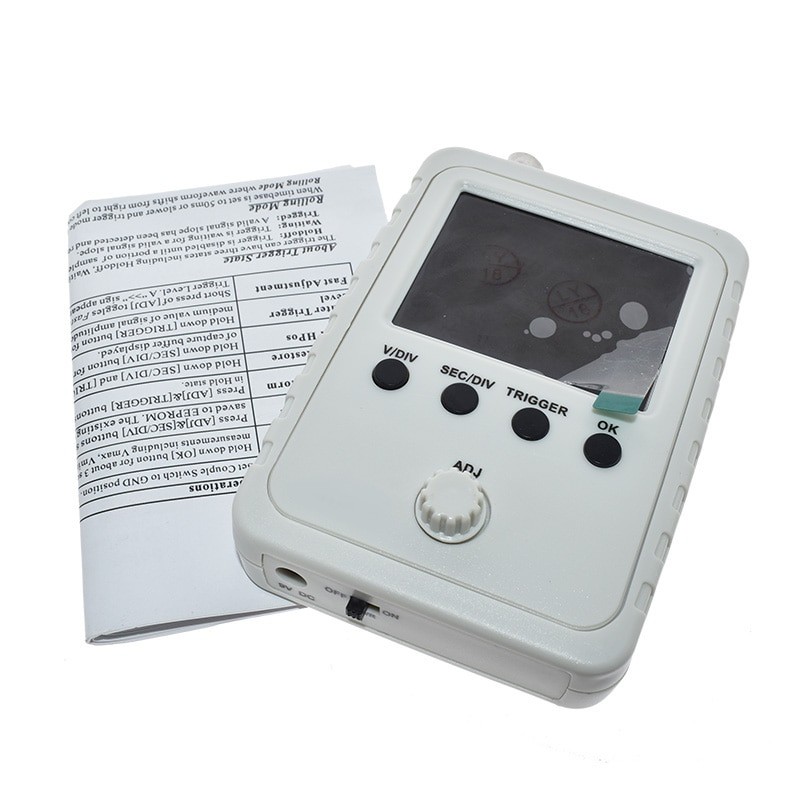

легок в транспортировке. В комплект поставки входит щуп Р6100 с
делителем напряжения 1:1 или 10:1.
Питание осуществляется от 9V возможно использовать батарейку типа
"Крона". DSO Shell имеет аналогичный групповой переключатель
что и DSO138, но содержит значительные улучшения в структуре, механизме
и работе.
Дисплей и MCU теперь смонтированы на одной плате, чтобы избежать
соединения штыревыми контактами между платами. Добавлен вращающийся
регулятор, что делает настройку параметров намного более быстрой и
простой. Также расширена чувствительность до 5 мВ/дел - 20 В/дел.
Характеристики:
Процессор: 72МГц ARM Cortex-M3 STM32F103C8
Полоса пропускания: 0 - 200 кГц
До 1 млн замеров в секунду
Количество каналов: 1
Чувствительность: 5 мВ/дел - 20 В/дел
Разрешение АЦП: 12 бит
Максимальное напряжение на входе 50V (1:1 зонд), 400V (10:1 зонд)
Вход сопротивление: 1 МОм
Экран: 2.4 дюйма, 320 х 240 точек
Развертка: 10 мкс/дел - 500 сек/дел
Напряжение питания: не более 9V DC, 120mA
Разъем питания: DC 5,5 мм / 2,1 мм
Размеры в корпусе: 115 х 75 х 22 мм

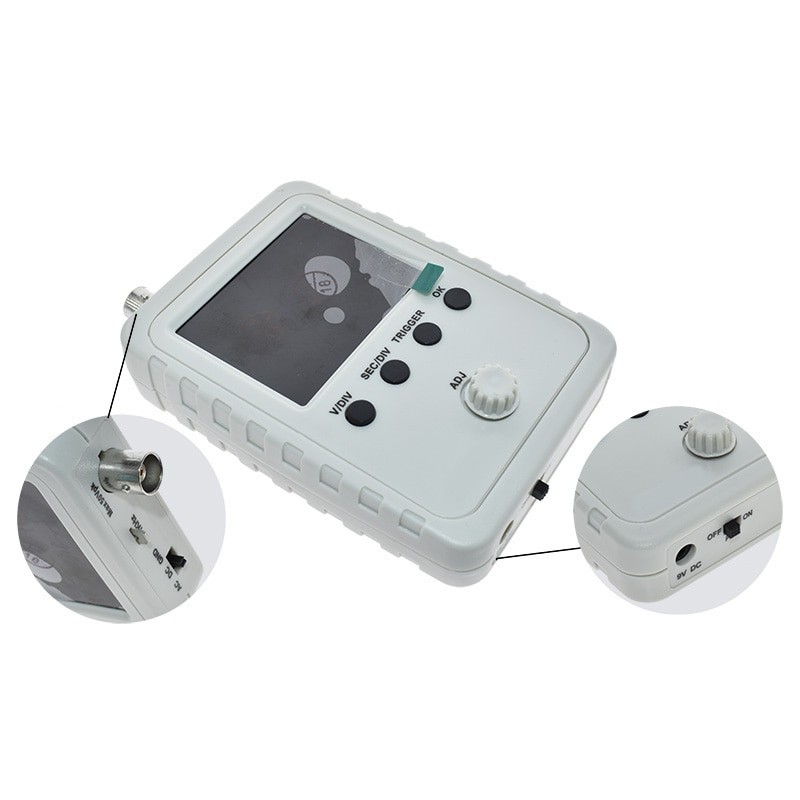

Описание органов управления осциллографа DSO Shell (DSO150): V/DIV - выбор чувствительности (вольт на деление). Вертикальная
позиция сигнала. При долгом нажатии - калибровка нуля (необходимо
перевести переключатель AC/DC/GND в положение GND). SEC/DIV - выбор времени (секунд на деление). Перемещение сигнала
по горизонтали. При долгом нажатии - переход в центр буфера TRIGGER - выбор режима триггера (Auto, Normal, Single). Выбор
типа триггера (по фронту, по спаду). При долгом нажатии - установка
уровня триггера по среднему значению амплитуды сигнала. OK - включение режима HOLD ("заморозка" сигнала). При долгом
нажатии - включение/выключение замеров. ADJ - Изменение выбранного параметра. При долгом нажатии - выбор
напряжения тестового сигнала.
OK + TRIGGER - Сохранение текущего сигнала в EEPROM. OK + SEC/DIV - Отображение сохранённого сигнала из EEPROM SEC/DIV + TRIGGER - при долгом нажатии восстановление заводских
настроек.
