Датчик температуры (Температурный зонд) на базе DS18B20

У разработчиков РЭА часто возникает проблема комплектации своих изделий датчиком температуры в промышленном исполнении. Если сам прибор может быть установлен в чистом сухом месте, то датчик приходится выносить на десятки метров и работать он должен при неблагоприятных условиях высокой запыленности, влажности, а так же погруженным в жидкость.

Исполнение датчика в корпусе из нержавеющей стали с герметизацией обеспечивает высокую степень защиты измерительного элемента датчика.

Стоит обратить особое внимание на датчик на основе микросхемы DS18B20 – преобразование температуры в цифровое значение непосредственно в корпусе датчика дает преимущества в виде высокой точности и стабильности показаний, отсутствия влияние соединительных проводов на показания датчика, легкости подключения к микроконтроллерам и ПК, возможность работы нескольких датчиков на одном шлейфе. Радиолюбители для отображения измеренной температуры могут использовать наборы NM8036 и BM8036 (до 32 датчиков, 4 или 8 каналов регулировки температуры), BM8037 (до 16 датчиков) фирмы Мастер Кит.

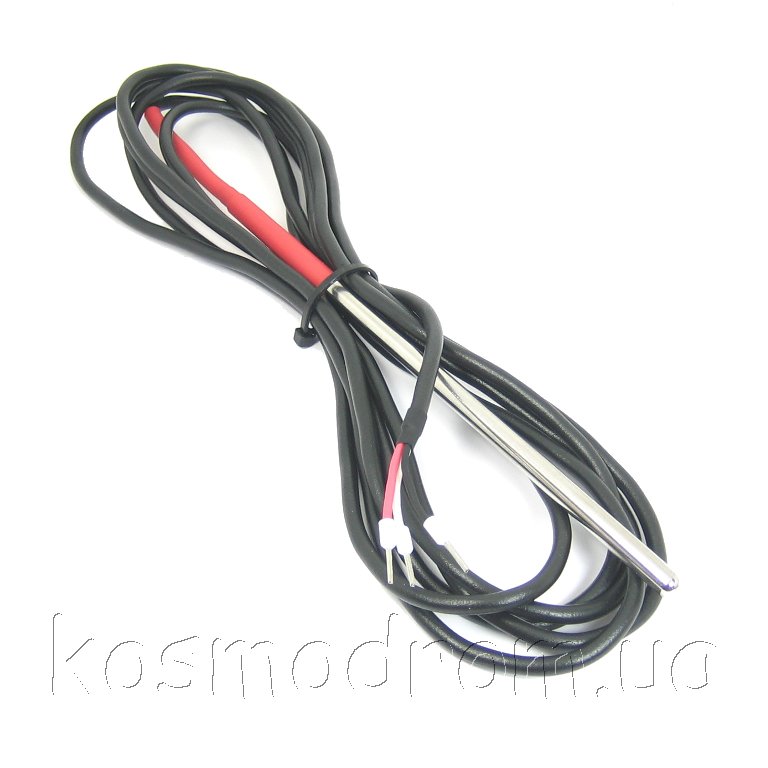

Корпус: нержавеющая сталь, длина 20 см, диаметр 6мм.
Исполнение пылевлагозащищенное (IP67).
Диапазон рабочих температур: -50..+100С

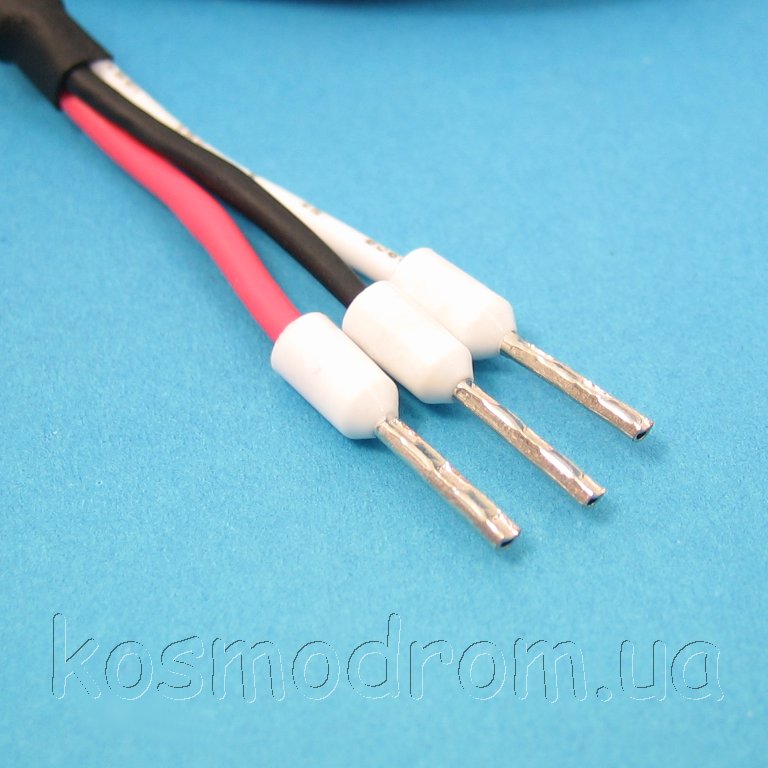

Цветовое обозначение проводов, ведущих к датчику DS18B20:
черный - общий
белый - данные
красный - + питание

Характеристики:

Тип

Датчик (Зонд)

Цифровой датчик

DS18B20

Длина (общая)

3 Метра

Степень влагозащиты

Водонепроницаемый

Напряжение питания

3...5,5 В.

Диапазон измеряемой температуры

-50...100 ° C

Точность измерения в диапазоне от -10 до +85 С

± 0,5 ° C

Диаметр гильзы

6 мм

Длина гильзы

200 мм
