Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия
Датчик влажности DHT22 Датчик температуры и влажности, диапазон измеряемой влажности 0...100 %, точность 2- 5 %, диапазон измеряемой температуры -40...+125 С точность ±0.5 С Временно нет на складе...
Данный датчик не
отличаются высоким быстродействием и точностью, однако может найти
свое применение в радиолюбительских проектах из-за своей невысокой
стоимости. Датчик DHT состоит из емкостного датчика влажности и
термистора. Также, датчик содержит в себе простенький АЦП для
преобразования аналоговых значений влажности и температуры.
Отличия DHT22:
Низкая стоимость
Питание и I/O 3-5 В
Определение влажности 0-100% с 2-5% точностью
Определение температуры -40 — 125 град. с точностью ±0.5 град.
Частота опроса не более 0.5 Гц (не более раза в 2 сек.)
Размеры 15.1мм x 25мм x 7.7мм
4 вывода с расстоянием между ножками 0.1"
Датчики имеют стандартные выводы и поэтому легко становятся на
макетную плату.

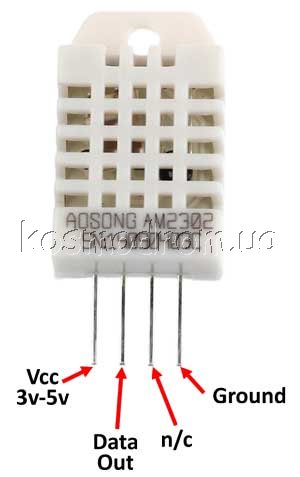

DHT22 имеет 4 вывода: 1- Vcc (3-5V питание)
2- Data out — Вывод данных
3- Не используется
4- Общий
При подключении к МК, вы можете между выводами Vcc и Data разместить
подтягивающий pull-up резистор номиналом 10 кОм.
Датчики
влажности
Емкостные датчики
влажности Honeywell
предназначены для измерения относительной
влажности воздуха от 0 до 100%. Основа датчиков - чувствительный элемент,
представляющий собой многослойную структуру, образуемую двумя плоскими
платиновыми обкладками и диэлектрическим термореактивным полимером,
заполняющим пространство между ними.
Цифровые датчики
температуры и влажности Sensirion
Компания Sensirion
выпускает цифровые датчики влажности со встроенными датчиками температуры.
Инновационная технология CMOSens, используемая компанией, позволила
достичь небывалой долговременной стабильности измерений (0.5% в год) при
максимальном удобстве эксплуатации. Датчики полностью калиброваны, имеют
2-хпроводной цифровой интерфейс.
В линейке датчиков
влажности с цифровым выходом (двухпроводный последовательный CLK 1-10 МГц)
представлены модели, позволяющие выбрать оптимальное соотношение
функциональности и стоимости.
• Повторяемость ±0.1%
• Диапазон измерений -40…+123°C
• Диапазон измеряемой влажности 0…100%
• Напряжение питания 2.4….5.5 В
• Взаимозаменяемы без калибровки
• Время отклика менее 3 с
