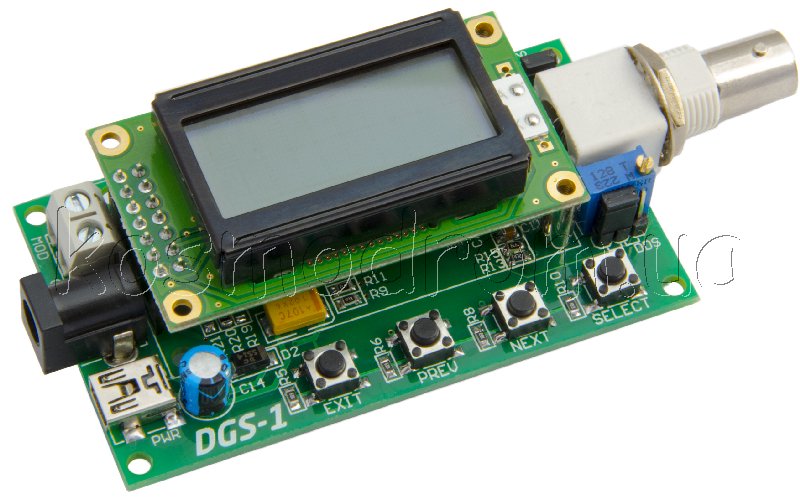

Генератор сигналов DGS-1
предназначен для генерации сигналов синусоидальной, прямоугольной и треугольной
формы различной частоты, а также постоянного напряжения в диапазоне 0.1..4.5В
DGS-1 построен на DDS микросхеме (микросхема прямого цифрового синтеза), и
отличается удобным интерфейсом управления и компактными размерами.
Особенности:
- Генерация сигналов синусоидальной, треугольной или прямоугольной формы в
диапазоне частот 0-12,5МГц (согласно документации на DDS) с дискретностью
частоты 1Гц
- Стабильность ±100ppm
- Встроенный усилитель
- Возможность выбора источника сигнала – напрямую с DDS либо через усилитель
- Напряжение пик-пик генерируемого сигнала с выхода DDS составляет 0,038-0,65В
- Напряжение пик-пик генерируемого синусоидального или треугольного сигнала с
выхода усилителя 0,1В-4,6В. Верхний пик генерируемого сигнала может быть понижен
путем корректировки коэффициента усиления операционного усилителя с помощью
подстройки потенциометром
- Напряжение пик-пик генерируемого прямоугольного сигнала с выхода усилителя
составляет 0,1В-4,6В и не зависит от коэффициента усиления усилителя.
- Генерация частотно-манипулированных сигналов (ЧМн, двоичная FSK модуляция) без
разрыва фазы. Модуляция может осуществляться как от внутреннего источника
модуляции (автоматическая модуляция - длительность для f1 и f2 определяется
параметрами, задаваемыми пользователем из меню), так и от внешнего логического
сигнала (внешняя модуляция) с уровнем напряжения не более 5В
- Длительность f1 и f2 в режиме автоматической модуляции может составлять от
5мкс до 10 секунд
- Длительность f1 и f2 в режиме внешней модуляции может составлять от xxx до
бесконечности
- Для частот более 2 Мгц рекомендуется применение внешней фильтрации
- Дополнительная функция генерации постоянного напряжения в диапазоне 0.1..4.5В
с дискретностью 0,01В. Погрешность установки напряжения ±0,1В
- Автоматическая калибровка выходного постоянного напряжения при изменении
коэффициента усиления усилителя
- ЖКИ индикатор для установок и отображения параметров прибора
- Интуитивно понятное меню. Все настройки сохраняются при выключении питания
- 4 кнопки для навигации по меню и установки параметров
- Подсветка, управляемая из меню
- Питание 5В от mini USB разъема, либо +5..+9В от внешнего источника питания
- Размеры 80х45мм (без учета разъемов) или 110х45мм с учетом длины разъемов
Содержимое комплекта:
- Генератор DGS-1 с ЖКИ индикатором
|
