USB-UART конвертер на чипе CP2104

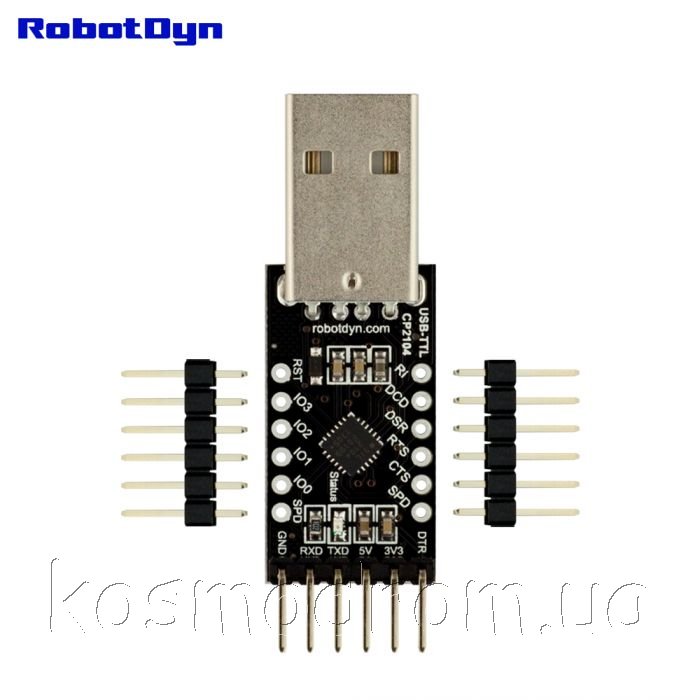

Этот USB-UART адаптер является модулем на базе моста Silicon Labs CP2104 UART и является хорошим решением для подключения микроконтроллеров и других цифровых последовательных устройств к ПК.
Для подключения к ПК используется разъем USB-A.

Конвертер сигналов от USB в сигналы TTL (преобразование данных, которые передаются по параллельной шине в данные, которые передаются по последовательной шине, для передачи по одно проводной цифровой линии)
USB – UART конвертер используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 – 5В). Практическое применение: прошивка различных устройств на микроконтроллерах, замена интерфейсу RS232, замена интерфейсу RS485, подключение к компьютеру персональных электронных устройств.

Устройство также имеет до четырех сигналов GPIO, которые могут быть определены пользователем для информации о состоянии и управлении. Поддержка драйверов прямого доступа доступна через набор драйверов Silicon Labs USBXpress. См. www.siliconlabs.com для получения последних замечаний по применению и информации о поддержке продукта для CP2104.

По умолчанию эта плата использует уровни сигнала 5 В. Для использования на уровне 3.3 В нужно использовать контакт подключения "3V3" в нижней части платы
Для получения подробной информации о мосте USB-UART IC CP2104 см. Следующую ссылку: http://www.silabs.com/products/interface/usb-bridges

Характеристики:
USB стандарт: USB 2.0 (полная скорость)
Подключение: USB-A
Логический уровень напряжения: 3,3 В (5 В)
Рабочая температура: -40...85°С
Размеры платы: 29х15,5 мм.
