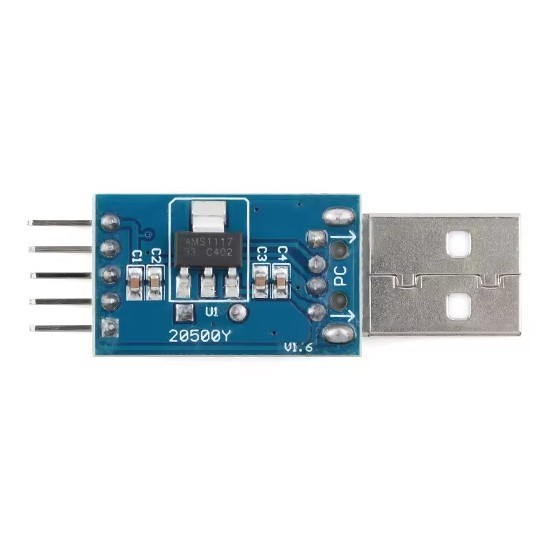

Этот USB–TTL программатор/загрузчик может использоваться для последовательной связи, загрузки прошивки микроконтроллеров, в том числе STM32, STC и маршрутизаторов. Он оснащён USB-интерфейсом для удобного удлинения кабеля и имеет резервный контактный интерфейс для короткой прошивки.

Режим загрузки STC MCU:
Подключение (только 3 провода):
TXD программатора → P3.0 (RX) микроконтроллера
RXD программатора → P3.1 (TX) микроконтроллера
GND программатора → GND микроконтроллера

Питание платы:
Плата разработчика или минимальная система используют отдельный источник питания.
При подключении кабеля даже при выключенном питании может слабо светиться индикатор — это нормальное явление.
Для загрузки STC используется стандартный метод через последовательный порт (питание нужно «холодно» перезапустить один раз).

Режим загрузки STM32 MCU:
Подключение (только 3 провода):
TXD программатора → PA10 (RX1) микроконтроллера
RXD программатора → PA9 (TX1) микроконтроллера
GND программатора → GND микроконтроллера

Питание платы:
Можно использовать внешний источник питания или питание 5В от программатора.
Для загрузки нужно подключить boot0 → VCC, после прошивки — вернуть boot0 → GND и нажать кнопку сброса.

Поддержка ОС: Windows XP, 7, 8, 10 (32-бит и 64-бит).
