Драйвер семисегментного индикатора

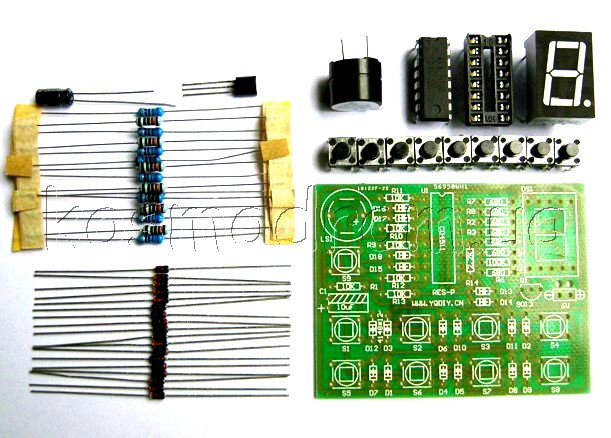

Данный набор предназначен для самостоятельной сборки, является обучающим, позволит познакомиться и начать работу с восьмиканальным семисегментным драйвером CD4511 .

Семисегментные индикаторы применяются для вывода цифровых и буквенных данных. Восьмиканальный драйвер CD4511 применяется для управления индикаторами, переводит код, состоящий из 4 бит, в семисегментный вид.

Принцип работы: на вход микросхемы подается четырехразрядное двоично-кодированное десятичное число, после чего сигналы через соответствующие выходы отображаются на индикаторе. Разряды обозначаются от младшего к старшему: A, B, C, D. Например, двоичная комбинация 0000 соответствует нулю на индикаторе. Код 0001 приведет к отображению цифры «1», и так далее.

Особенности:
Чип: CD4511 в корпсе DIP-16
Тип логики: 2/7-СЕГМ-ДЕШИФР
Напряжение питания: 4,5...6 В.
Семисегментный индикатор: 0,56" общий катод
8 функциональных кнопок + кнопка сброса.
Размеры: 62х48 мм.
