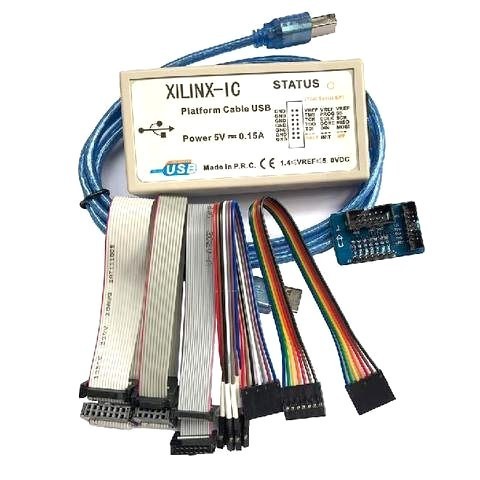

Загрузочный USB-кабель (Platform Cable USB) подключается к аппаратным средствам пользователя для программирования или конфигурирования следующих устройств фирмы Xilinx:

- конфигурационные ППЗУ;
- ПЛИС CPLD;
- ПЛИС FPGA.

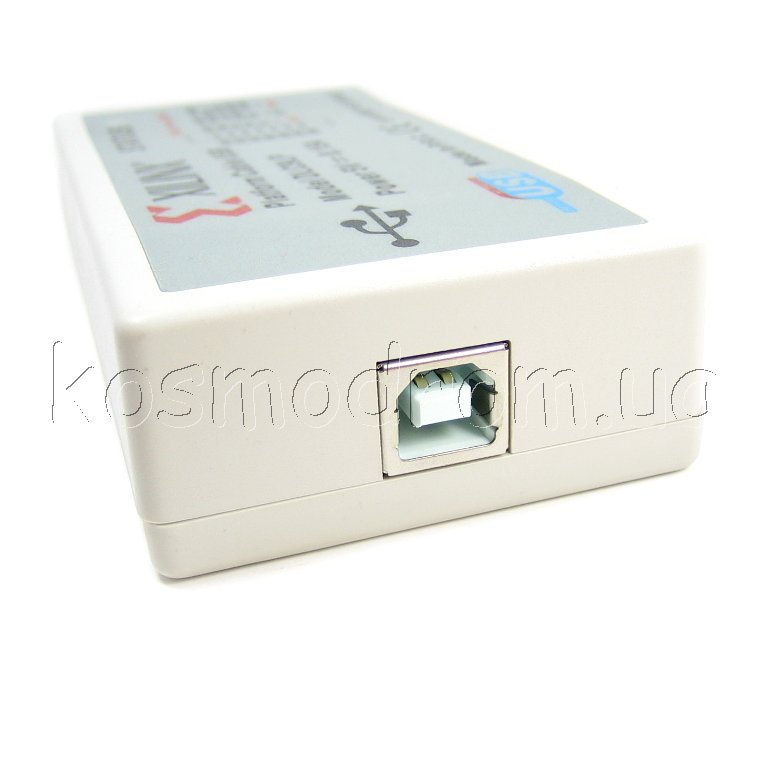

Platform Cable USB подключается в USB-порт ПК или ноутбука с помощью стандартного высокоскоростного USB-кабеля AB. Platform Cable USB запитывается от контроллера порта и внешнего источника питания для него не требуется. Максимальная скорость загрузки конфигурации FPGA в подчиненном последовательном режиме по высокоскоростному USB-кабелю может достигать 24Мбит/с. На
практике эта величина может варьироваться, если к порту подключены другие периферийные
USB-устройства.
Конфигурирование ПЛИС и другие операции, связанные с программированием, используя загрузочный USB-кабель, поддерживаются загрузочной программой iMPACT для работы в подчиненном последовательном режиме или режиме периферийного сканирования (IEEE 1149,1/IEEE 1532). Частота синхронизации выбирается в диапазоне от 750кГц до 24МГЦ.

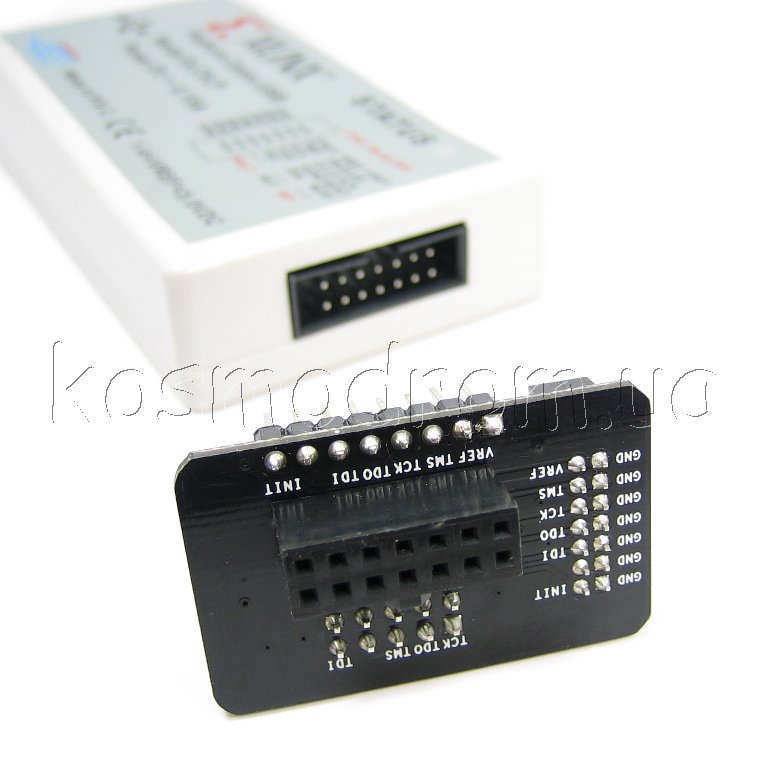

Подключение загрузочного кабеля осуществляется с помощью 14-жильного шлейфа, обеспечивающего
большую пропускную способность при передаче данных. Дополнительно может прилагаться адаптер,
позволяющий подключать тонкий проволочный вывод, в целях обеспечения обратной совместимости с
системами, не имеющими разъёма для шлейфа.
Характеристики:
поддерживается Windows;
автоматически определяет и адаптируется под напряжение ввода-вывода;
представляет собой интерфейс для устройств, работающих при напряжении в 5В (TTL), 3,3В(LVCMOS), 2,5В, 1,8В и 1,5В;
используется для конфигурирования устройств фирмы Xilinx: Virtex/Virtex-E/Virtex-II/Virtex-II Pro/Virtex-4; Spartan/Spartan-XL/Spartan-II/Spartan-IIE/Spartan-3/spartan-3L; XC9500/XC9500XL/XC9500XV; CoolRunner XPLA3/CoolRunner-II; конфигурационное ППЗУ XC18V00; ХCF00S/XCF00P ППЗУ Platform Flash; XC4000XL/XV/EX/E;
светодиодный индикатор состояния;
