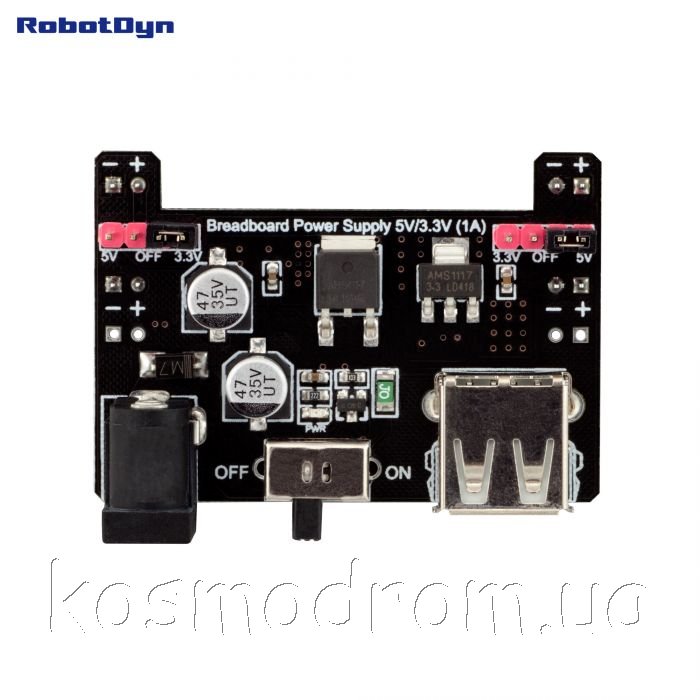

Модуль питания 3.3V/5V

Модуль используется для стабилизации входного напряжения от компьютера или внешних источников питания.
Есть возможность подключения до двух плат.
Для использования модуля питания нужно собрать макет и подключить к нему выходы устройства. Произвести настройку перемычками желаемого выходного напряжения. Потом на модуль питания нужно подать напряжение или от компьютера, или от внешнего источника питания и нажать кнопку включения.
Модуль питания управляется с помощью двух перемычек и кнопки включения. У перемычек есть 3 позиции 5V, OFF, 3V3 (напряжение 5В, выключено, напряжение 3,3В). Также на плате есть светодиод индикации включенного питания.

Модуль питания имеет 4 интерфейса:
для подключения внешнего источника питания (сетевого адаптера);
для подключения USB от компьютера;
колодка заземления имеет 8 выводов, обозначение выводов 3.3V, 5V, GND.
выходы стабилизированного напряжения, 2 для 5 В и 2 для 3,3 В.
Питание модуля осуществляется или от внешнего источника питания (сетевого адаптера), или от компьютера через USB порт.

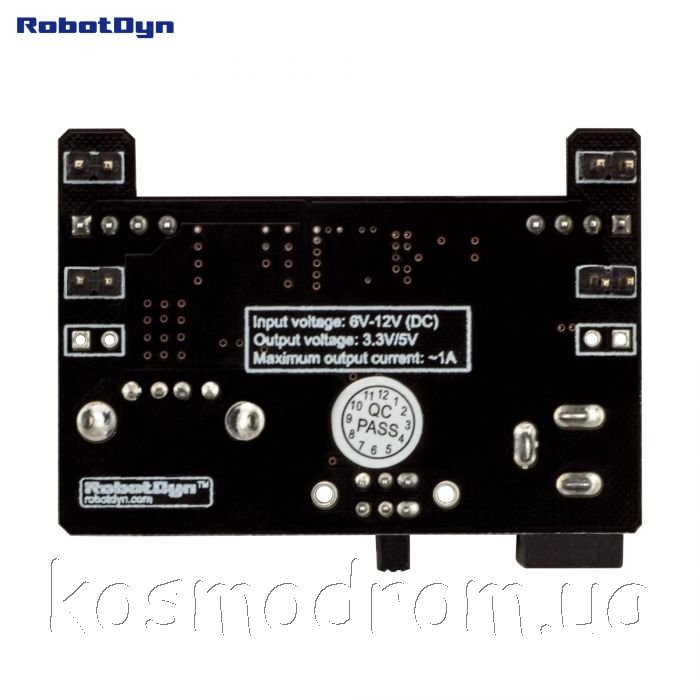

Характеристики:
входное напряжение: 6...12В (сетевой адаптер), 5В (через USB порт);
выходное напряжение: 3,3В и 5В;
выходной ток: 500 мА;
Выходной ток на контактах: 1A-5В / 800мА-3.3 В.
светодиодный индикатор питания;
размеры: 53 х 33 мм;
