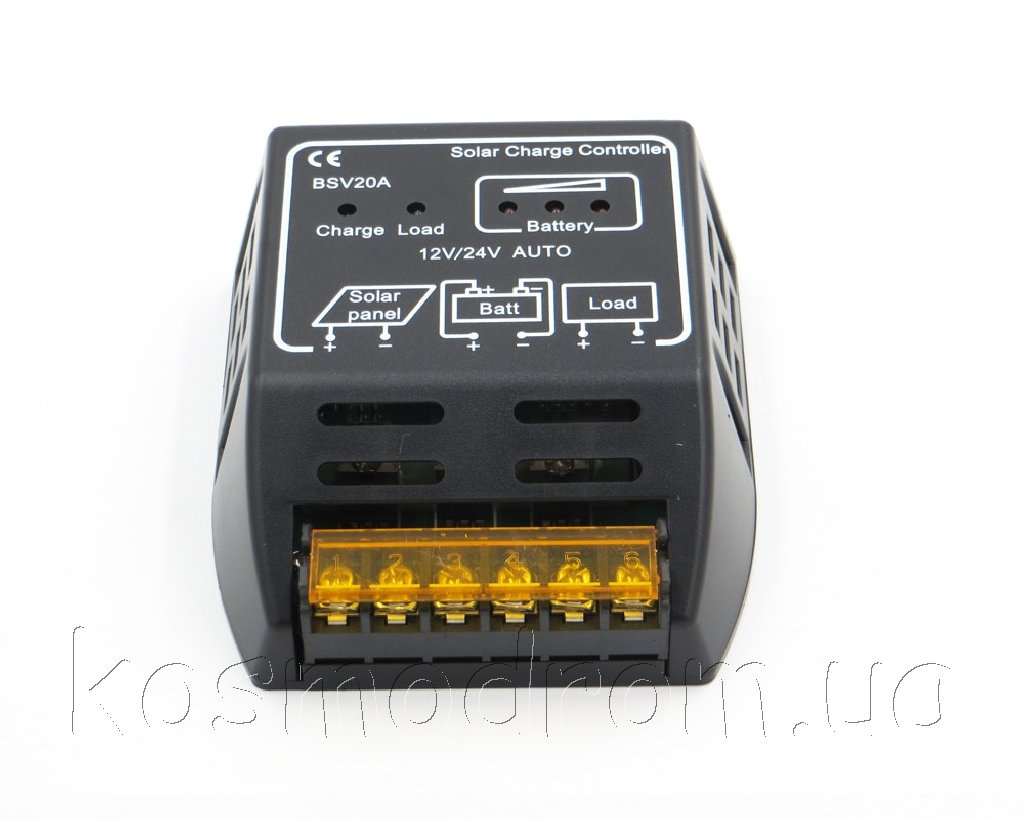

Контроллер заряда
аккумуляторной батареи 12/24В - ШИМ контроллер, рассчитанный на работу с
солнечными панелями мощностью до 240 Вт при напряжении 12 В или до 480
Вт при напряжении 24В.
Контроллер предназначен для работы в автономных системах,
предусматривающих работу в отсутствии солнечной активности, например
системе ночного освещения (и подобного функционального назначения)
Напряжение системы (12 или 24 В) выбирается контроллером автоматически
на основе измерения напряжения подключенных аккумуляторов. Напряжение
подключаемых к контроллеру солнечных батарей должно быть равно
напряжению подключенного аккумулятора (т.е. нельзя, например,
использовать солнечную батарею с напряжением 24 В для зарядки
аккумулятора 12 В)
Контроллеры для солнечных батарей не допускают полной разрядки
аккумулятора и его излишнего заряда. Когда заряд аккумуляторной батареи
находится на максимальном уровне, то величина тока от фотоэлементов
уменьшается. В результате подаётся ток, необходимый для компенсации
саморазряда. Если аккумулятор чрезмерно разряжен, то контроллер отключит
от него нагрузку.
Характеристики:
Напряжение солнечной батареи: 12 \ 24 В авто
Холостое напряжение солнечных батарей: не более 25\36 В
Напряжение аккумулятора: 12 или 24 В
Ток зарядки: 20 А
Максимальная мощность солнечных батарей: 480 Вт
Собственное потребление: 10 мА
Отключение нагрузки: при 10,8 \ 21,6 В
Окончание зарядки: при 14,4 \ 28,8 В
Светодиодная индикация
ШИМ режим зарядки батареи (PWM)
Защита батареи от перезаряда и полного разряда
Защита батареи от неправильной полярности
Защита от перегрузки и короткого замыкания по линии АКБ и нагрузки
Автоматическая встроенная температурная компенсация заряда батареи
(датчик в корпусе, не выносной)
Рабочая температура: -20...60 С
Размеры: 101 × 95 × 35
