Мастер Кит Металлоискатель
KIT BM8043
BM8043 - Селективный металлоискатель КОЩЕЙ

На складе в Харькове...
Производитель: МАСТКИТ
код товара: 00-00026186

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

4307,25
4207,76
4141,50

Этот товар находится по адресу
ул. Академика Павлова 120
Раздел:
Мастер Кит Металлоискатель




BM8043 - «КОЩЕЙ» – это электронная часть современного микропроцессорного двухчастотного селективного металлоискателя. Прибор предназначен для поиска металлических объектов в грунте, песке, стенах, густой траве и т.д. Устройство позволяет идентифицировать металлические объекты до их извлечения. Собранный из прилагаемого комплекта металлоискатель найдет широкое применение в кладоискательстве, строительстве, при поиске утерянных вещей и в других специфических сферах человеческой деятельности.
Для изготовления металлоискателя покупателю потребуется дополнительно приобрести штангу, аккумулятор на 12 В, поисковую катушку. Подробные рекомендации по самостоятельному изготовлению поисковой катушки прилагаются в инструкции и на CD-диске.
Основные технические характеристики
Максимальная глубина обнаружения объектов (по воздуху):
- монета диаметром 25 мм: до 30 см;
- каска: до 1 м;
- максимальная глубина: до 2 м.
Индикация:
- визуальная: графическая и текстовая, ЖКИ 132 на 32 точки;
- звуковая: многотональная.
Режимы поиска: селективный и неселективный.
Количество рабочих частот: 2 (7 кГц и 14 кГц).
Время непрерывной работы:
- с кислотным аккумулятором 1.2 А/ч: до 12 часов;
- с NiMH аккумулятором 2 А/ч: до 20 часов.
Диаметр датчика (в комплект не входит): 195 мм.

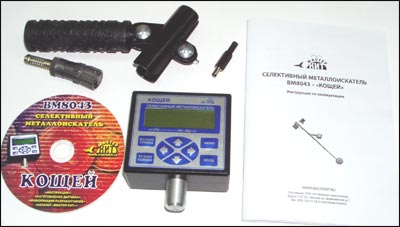

Комплект поставки
- блок BM8043-"КОЩЕЙ",
- разъем для подключения поисковой катушки,
- разъем для подключения источника питания,
- ручка-держатель штанги,
- инструкция,
- CD-диск.

Принцип действия
Металлоискатель BM8043 - «КОЩЕЙ» работает по принципу баланса индукции. Передающая катушка датчика излучает электромагнитное поле. Проводящие и ферромагнитные объекты, которые попадают в это поле, переизлучают его и этот сигнал регистрируется с помощью приемной катушки датчика. Различные объекты дают разный переизлучённый сигнал, который зависит от рабочей частоты, проводимости объекта, его магнитной проницаемости, формы, размеров, ориентации по отношению к датчику и т.д. Тем не менее, существуют определенные закономерности, которые позволяют распознать тип объекта по параметрам сигнала. Прибор с помощью встроенного микропроцессора анализирует этот сигнал и производит соответствующую индикацию обнаруженного объекта.

Подготовка к работе
Перед использованием прибор необходимо привести в рабочее положение в следующем порядке.
- Собрать штангу.
- Закрепить датчик на штанге с помощью пластикового болта.
- Закрепить на штанге электронный блок. Кабель, соединяющий электронный блок и датчик, обвить 4-6 раз вокруг штанги. Подключить разъем датчика к электронному блоку.
- Закрепить на штанге подлокотник и аккумуляторный отсек.
- Питающий кабель обвить 2-3 раза вокруг штанги и подключить питающий разъем к электронному блоку.
- При необходимости подключить наушники в разъем, который расположен на задней панели прибора.

Работа с прибором
Чтобы включить прибор, необходимо удалить датчик на 30 - 40 см от любых металлических объектов, грунта и включить переключатель «ON/OFF», который расположен на верхней крышке прибора. Сразу после включения прибор производит самотестирование. В это время на экране отображается логотип и прибор проигрывает мелодию.
Примечание: звук воспроизводится с помощью внутреннего громкоговорителя или внешних наушников.
Дальнейшее управление металлоискателем производится с помощью клавиатуры и жидкокристаллического индикатора.

Рекомендации по сборке-разборке разъема FQ14-7T-8
Разъем FQ14-7T-8, рекомендуемый для подсоединения к металлоискателю датчика, довольно «хитрый». Для того, чтобы сберечь разъем и нервы, даются эти небольшие рекомендации по разборке разъема.
Разборка: вставьте разъем в корпус металлоискателя и зафиксируйте его, повернув до упора фиксирующее кольцо в нижней части разъема. Затем, держа корпус металлоискателя одной рукой, другой рукой отверните верхнюю часть разъема ПО ЧАСОВОЙ СТРЕЛКЕ (РЕЗЬБА ЛЕВАЯ!). Возможно, придется приложить некоторое усилие, так как разъемы часто поступают в продажу затянутыми «намертво».
К выходу в свет блока ВМ8043-"КОЩЕЙ" авторы-разработчики Юрий Колоколов и Андрей Щедрин подготовили статью "Альтернативные датчики для металлоискателя Кощей-18М(ВМ8043):




Металлоискатель
Металлоискатели предназначены для поиска металлических объектов в грунте, песке, стенах, густой траве. Их можно использовать для любительского поиска кладов и реликвий, потерянных на пляже вещей, поиска электропроводки в стене.
