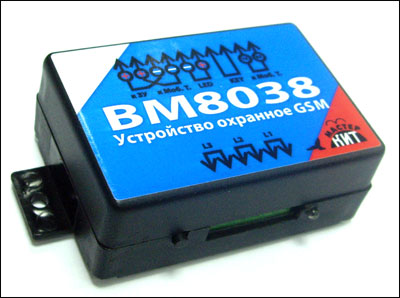

Наборы Мастер Кит KIT BM8038 BM8038 - Устройство охранное GSM-автономное На складе ... Производитель: МАСТКИТ Тип корпуса: KITBM8038 код товара: 00-00026184
Устройство охранное GSM-автономное (в
дальнейшем
устройство) предназначено для круглосуточной охраны объектов различного
назначения: офисов, дач, квартир, гаражей, хранилищ и т.п. Оно
обеспечивает передачу до 10 SMS сообщений на заданные номера (до 10) в
случае проникновения на охраняемый объект посторонних лиц.
Устройство допускает подключение пассивных
охранных
(магнитоконтактных) датчиков с нормально-замкнутыми контактами,
соединенными последовательно в цепь шлейфа сигнализации или датчиков с
нормально-разомкнутыми соединенными параллельно. Устройство питается от
зарядного устройства подсоединяемого телефона (4-7 В). Предполагается,
что телефон будет постоянно подключен к зарядному устройству и будет
подзаряжаться в автоматическом режиме.
Технические характеристики:
•Напряжение питания:
4.5…7 В (от зарядного устройства телефона).
•Типы подключаемых аппаратов:
Siemens 25-55 серий (испытанные).
•Потребляемый ток: не более 10 мА
(не учитывая потребление телефона).
•Количество шлейфов сигнализации:
3.
•В момент срабатывания отсылаются
SMS вписанные в память телефона.
•Задержка включения режима
«Охрана» (ВЫХОД): 10…50 секунд
(устанавливается джамперами).
•Задержка включения режима
«Тревога» (ВХОД): 10…70 секунд
(устанавливается джамперами).
•В качестве датчиков используются
герконовые датчики
или любые датчики с нормально-замкнутыми или нормально-разомкнутыми
контактами.
•Размер текстового сообщения: 90
букв латиницей или 40 кириллицей.
•Индикация режима
охраны(непрерывное свечение) и тревоги (0.5 Гц мигание) и режима
установки на охрану (4 Гц).
•Имеется возможность обновления
внутренней программы. Обновления можно скачать с сайта www.masterkit.ru.
•Размеры печатной платы: 55х45 мм.
•Поставляется вместе с корпусом:
BOX-G023.
•Устройство питается через
адаптер сотового телефона от напряжения сети 220 В.
Комплект поставки
Собранная плата: 1 шт.
Пластиковый корпус BOX-G023: 1 шт.
Разъем для телефона Siemens 35-45: 1 шт.
Разъем для телефона Siemens 50-55: 1 шт.
Светодиод для внешней установки: 1 шт.
Перемычка (джампер): 3 шт.
Резистор 1 кОм 0,125 Вт: 3 шт.
Принцип работы
Принцип работы устройства основан на
передаче короткого
сообщения из памяти сообщений телефона при нарушении целостности одного
из шлейфов сигнализации. Перед началом работы требуется установить
необходимые для пользователя временные параметры (время на вход, время
на выход). Эти параметры устанавливаются с помощью перемычек.
Порядок настройки
Запрограммируйте телефон.
•В первую очередь убедитесь, что
в телефоне введен корректный номер SMS центра сотового оператора
•Если в телефоне содержались
какие-либо SMS сообщения, то удалите их все
•Установите в параметрах
настройки опцию сохранения отправленных сообщений
•Отключите опцию уведомления об
отправке
•По очереди введите текст SMS
сообщений и по очереди
отправьте их на номера-получатели (те номера, на которые в последствие
будут отправляться тревожные сообщения)
•Убедитесь, что отправленные
SMS-сообщения сохранились в памяти телефона.
Обновление внутреннего
программного обеспечения (bm8038_ver.1.1) для «Устройства
охранного GSM-автономного» BM8038
Список добавлений,
используемых в версии bm8038_ver.1.1
1. Расширен модельный ряд используемых
мобильных
телефонов: установив эту версию программы, Вы сможете подключать к
блоку BM8038 не только мобильные телефоны «Siemens»
25-65-х серий, но и
телефоны «Sony-Ericsson» (испытания проводились на
телефоне SE K700).
2. Добавлена функция автоматического
возврата в текущий
режим при выключении-включении источника питания (например, если
устройство функционировало в режиме «охрана», то
после пропадания
напряжения питания и его появлении через любое время, оно автоматически
вернется в этот же режим).
3. Вдвое уменьшено время рассылки
сообщений (на отправку каждого сообщения тратится, в среднем, 10-15
секунд).
4. Уменьшен эффект дребезга кнопок.
В некоторых моделях мобильных телефонов
могут возникать
проблемы с занесением передаваемых сообщений в SIM-карту, т.к. в них не
предусмотрена возможность выбора памяти для сохранения информации
(память телефона или память SIM-карты).
Ограничение длины SMS-сообщений осталось
прежним (50 символов кириллицы или 100 символов латиницы).
