Данное устройство включает электрическую осветительную лампочку 220 В или какое-либо другое бытовое устройство при одновременном соблюдении двух условий:

- при недостаточном уровне освещённости;

- при наличии движения в зоне действия датчика.

Устройство найдёт применение для автоматического включения-выключения освещения в коридоре, кладовке и т. п., и позволяет сохранить электроэнергию.

Технические характеристики:

Напряжение питания, В: 12.

Ток потребления, мА: макс. 50 мА.

Зона действия, м:

- до 5 м (сферическая линза),

- до 7 м (плоская линза).

Мощность коммутации, Вт: до 500 (при 220 В).

Размеры печатной платы, мм: 105x54.

Конструкция

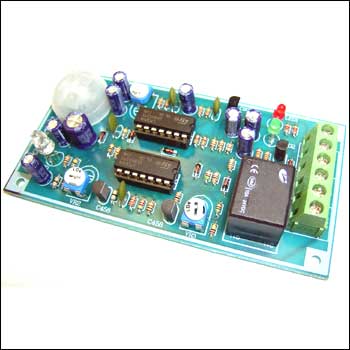

Конструктивно датчик движения выполнен на печатной плате из фольгированного стеклотекстолита с размерами 105x24 мм.

Порядок подключения и настройки

1.Подключите питание 12В, соблюдая полярность.

2.Настройте систему под Ваши требования с помощью подстроечных резисторов VR1-VR3:

VR1 – регулятор чувствительности. Самый высокий уровень чувствительности не всегда лучшее решение в реальных условиях эксплуатации из-за возрастания вероятности ложных срабатываний.

VR3 – регулятор чувствительности фототранзистора. Задайте этим подстроечным резистором желаемый уровень освещённости, при котором в случае наличия движения будет включаться дополнительная лампа. Если Вы хотите, чтобы реле срабатывало при любом уровне внешней освещённости, закройте фотодатчик отрезком чёрной непрозрачной трубки.

VR3 – регулятор времени задержки выключения нагрузки после срабатывания реле: от 5 секунд (крайнее левое положение резистора) до 10 минут (крайнее правое положение положение резистора).

Светодиоды:

LED1 (красный) – индикатор питания;

LED2 (зелёный) – индикатор срабатывания реле.

Настроив устройство и убедившись в его работоспособности, подключите нагрузку (контакты «Out», мощность до 500 Вт) к контактам схемы и подайте напряжение сети 220 В (контакты «IN»).
