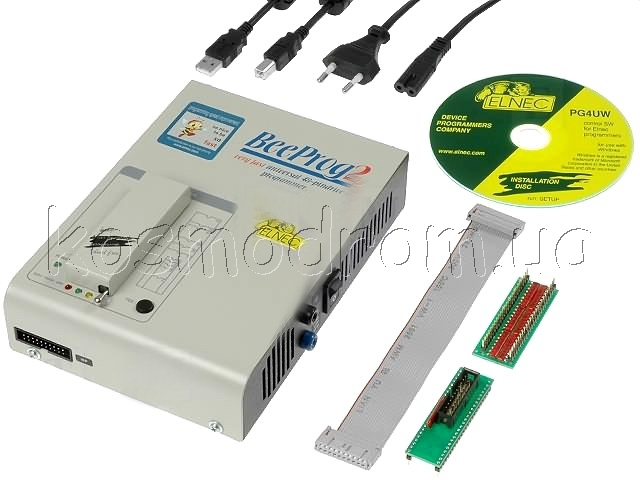

PROG BEEPROG2  - сверхбыстрый профессиональный программатор микросхем с интерфейсами USB 2.0 High-Speed 480МБ/сек и LPT и функцией внутрисхемного программирования. Встроенный источник питания. Увеличенная скорость программирования NOR Flash и NAND Flash устройств на 20- 70 % по сравнению с BEEPROG+


Сертификат соответствия нормам и директивам Евросоюза

Типы программируемых микросхем:

1. Микроконтроллеры:
   • микроконтроллеры 48-й серии: 87x41, 87x42, 87x48, 87x49, 87x50 серий;
   • микроконтроллеры 51-й серии: 87xx, 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89LVxxx, всех производителей, включая семейство LPC от NXP;
   • микроконтроллеры Intel 196 серий: 87C196 KB/KC/KD/KT/KR;
   • микроконтроллеры Atmel: AT90S, AT90PWM, AT90CAN, AT90USB, ATtiny, ATmega, T91SAM7Sxx, AT91SAM7Lxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx, AT32UC3xxxx серий;
   • микроконтроллеры Cypress: CY7Cxxxxx, CY8Cxxxxx;
   • микроконтроллеры Chipcon: CC11xx, CC24xx и CC25xx серий;
   • микроконтроллеры ELAN: EM78Pxxx;
   • микроконтроллеры Infineon(Siemens): XC800, C500, XC166, C166 серий;
   • микроконтроллеры MDT: 1xxx и 2xxx серий;
   • микроконтроллеры Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16ххx, PIC17Cxxx, PIC18ххх, PIC24xxx и dsPIC серий;
   • микроконтроллеры Freescale (Motorolla): 68HC05, 68HC08, 68HC11, HCS08, HCS12, MC56F и MCF52 серий;
   • микроконтроллеры Myson: MTV2xx, 3xx, 4xx и 5xx серий;
   • микроконтроллеры National: COP8xx серии;
   • микроконтроллеры NEC: uPD70Fxxx и uPD78Pxxx серии;
   • микроконтроллеры Novatek: NT68xxx серии;
   • микроконтроллеры Philips (NXP): UOCIII, UOC-TOP, UOC-Fighter, ARM7: LPC2xxx, PCD807xx, SAF7780 серий;
   • микроконтроллеры Scenix (Ubicom):SXxxxx серии;
   • микроконтроллеры Silicon Laboratories (Cygnal): C8051 серии;
   • микроконтроллеры STMicroelectronics (SGS-Thomson): PSD, uPSD, ST6xx, ST7xx, ST10xx, STR7xx, STR9xx,STM32Fxxx серий;
   • микроконтроллеры Texas Instruments: MSP430xxx, MSC121x, TMS320F серий;
   • микроконтроллеры ZILOG: Z86/Z89xxx and Z8Fxxxx, Z8FMCxxxxx и Z16Fxxxx серий;
   • другие микроконтроллеры: EM Microelectronic, Fujitsu, Goal Semiconductor, Hitachi, Holtek, Princeton, Macronix, Winbond, Infineon(Siemens), Samsung, Toshiba, Mitsubishi, Realtek, M-Square, ASP, Coreriver, Gencore, EXODUS Microelectronic, Megawin, Syntek, Topro, TinyARM, VersaChips, SunplusIT ...
2. ИМС памяти:
   • микросхемы последовательной памяти Serial EEPROM: 11LCxxx, 24Cxxx, 24Fxxx, 25Cxxx, 25Fxxx, 25Pxxx, 25Bxxx, 25Dxxx, 25Pxxx, 25Qxxx, 45Dxxx, 59Cxxx, 85xxx, 93Cxxx, NVM3060, MDAxxx серий, AT88SCxxx , с поддержкой низковольтных серий (LV);
   • микросхемы конфигурируемой памяти Configuration (EE)PROM: XCFxxx, XC17xxxx, XC18Vxxx, EPCxxx, AT17xxx, 37LVxx;
   • микросхемы памяти 1-Wire E(E)PROM: DS1xxx, DS2xxx;
   • микросхемы памяти EPROM: NMOS/CMOS, 2708*, 27xxx, 27Cxxx, с разрядностью 8/16 бит с поддержкой низковольтных серий (LV);
   • микросхемы памяти EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx серий, с разрядностью 8/16 бит;
   • микросхемы памяти Flash EPROM: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx, Samsungs K8Fxxxx, K8Cxxxx, K8Sxxxx, K8Pxxxx серии,от 256кбит до 1Гбит, с разрядностью 8/16 бит, с поддержкой низковольтных серий (LV);
   • микросхемы конфигурационной памяти PROM: AMD, Harris, National, Philips/Signetics, Tesla, TI;
   • микросхемы энергонезависимой памяти NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x серий;
   • микросхемы памяти NAND FLASH: Samsung K9xxx, Hynix HY27xxx, Toshiba TC58xxx, Micron MT29Fxxx, Spansion S30Mxxx, Numonyx (ex STM (ex SGS Thomson)) NANDxxx
   • смешанных микросхем памяти (Multi-chip devices): NAND+RAM, NOR+RAM, NOR+NOR+RAM, NAND+NOR+RAM;
   • микросхемы таймеров: TI(TMS), Cypress
3. ИМС программируемой логики:
   • микросхемы программируемой логики FPGA ACTEL: ProASIC3, IGLOO, Fusion;
   • микросхемы программируемой логики PLD Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX7000AE, MAX II;
   • микросхемы программируемой логики PLD Lattice: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx, M4LV-xx/xx, MachXO, LatticeXP, ispXPGA, ispCLOCK, Power Manager;
   • микросхемы программируемой логики PLD Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II, Spartan-3AN;
   • микросхемы SPLD/CPLD: AMI, Atmel, AMD-Vantis, Gould, Cypress, ICT, Lattice, NS, Philips, STM, VLSI, TI.

Микросхемы, программируемые внутрисхемно:

• микросхемы Serial E(E)PROM: IIC, MW, SPI, KEELOQ, последовательная data Flash, конфигурационная память для ПЛИС;
• микроконтроллеры Atmel: T89Sxxx, AT90pwm, AT90can, AT90usb, AT90Sxxxx, ATtiny, ATmega, AT89LSxxx, AT89LPxxx, AT32UC3xxxx;
• микроконтроллеры EM Microelectronic: 4 и 8 бит;
• микроконтроллеры Microchip: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, PIC24xxx и dsPIC;
• микроконтроллеры Mitsubishi: M16C;
• микроконтроллеры Motorola/Freescale: 68HC11, 68HC08 серии (5-wire и All-wire), HCS08 и HCS12 серий;
• микроконтроллеры Cypress: CY8C2xxxx;
• микроконтроллеры Chipcon: CC11xx, CC24xx и CC25xx серий;
• микроконтроллеры Elan: EM78Pxxx и EM6xxx;
• микроконтроллеры NEC: uPD7xxx серии;
• микроконтроллеры NXP (Philips): LPC2xxx, LPC9xxx и 89xxx серии;
• микроконтроллеры Renesas: R8C/Tiny серии;
• микроконтроллеры Realtek, M-Square;
• микроконтроллеры Scenix (Ubicom):SXxxx серии;
• микроконтроллеры Silicon Laboratories (Cygnal): C8051 серии;
• микроконтроллеры STMicroelectronics (SGS-Thomson): uPSD, PSD, STR7xx, STR9xx, STM32Fxxx серий;
  микроконтроллеры TI: MSP430 (JTAG и BSL), TMS320F, MSC12xxx и LM3Sxxxx серии;
• микроконтроллеры ZILOG: Z86/Z89xxx and Z8Fxxxx, Z8FMCxxxxx и Z16Fxxxx серии;
• ПЛИС Lattice: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC, ispCLOCK, Power Manager, MachXO, LatticeXP, ispXPGA;
• другие ПЛИС (с поддержкой JAM player/JTAG):
  • ПЛИС Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II;
  • ПЛИС Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II;
  • ПЛИС Actel: ProASIC3, IGLOO, Fusion.

  Список всех программируемых ИМС

  Адаптеры универсальные фирмы ELNEC

  Адаптеры специализированные фирмы ELNEC

  Тестирование микросхем:

  • TTL: 54,74 S/LS/ALS/H/HC/HCT серий;
  • CMOS: 4000, 4500 серий;
  • статическая RAM: 6116 .. 624000;
  • генерация определяемой пользователем тестовой последовательности.

  Скорости программирования некоторых ИМС представлены в табл.1
  Таблица 1.

  ИМС	Размер х разрядность	Операция	Время, сек.
  Am29DL640G (параллельная NOR Flash)	400080hx16 (64 Мбит)	программирование и проверка	24
  K8P6415UQB (параллельная NOR Flash)	400100hx16 bit (64 Мбит)	программирование и проверка	13
  K9F1G08U0M (параллельная NAND Flash)	8400000Hx8 (1 Гбит)	программирование и проверка	122,7
  QB25F640S33 (последовательная Flash)	800200hx8 (64 Мбит)	программирование и проверка	30,7
  AT89C51RD2 (микроконтроллер)	10000Hx8 (64 кБайт)	программирование и проверка	14,4
  PIC32MX360F512L (микроконтроллер)	80000hx8 (512 кБайт)	программирование и проверка	16,2

  Конфигурация тестового ПК:PC Pentium 4, 2.4 GHz, 512 MB RAM, USB 2.0 HS, Windows XP.

  Некоторые электрические параметры:

  • три ЦАП для контроля VCCP, VPP1 и VPP2 (времени нарастания и спада);
  • диапазон VCCP (напряжение питания ИМС) - 0...8В/1A;
  • диапазон VPP1, VPP2 (напряжение программирования) - 0…26В/1A;
  • автокалибровка;
  • самотестирование;
  • защита от бросков напряжения и ЭМП (IEC1000-4-2: 15кВ воздух, 8кВ контакт) на каждом выводе ZIF колодки;
  • постоянное тестирование выводов ZIF колодки перед каждой операцией программирования.

  Электрические параметры внутрисхемного разъёма:

  • ISP разъём 20 выводов;
  • программируемое напряжение VCCP - 2В…7В/100мА;
  • диапазон напряжения 1x VPP – 2В...25В/50мА;
  • целевое напряжение питания ISP в диапазоне 2В…6В/250мА;
  • защита от бросков напряжения и ЭМП (IEC1000-4-2: 15кВ воздух, 8кВ контакт) на каждом выводе ISP разъёма.

  Комплект поставки:

  1. программатор BeeProg2;
  2. USB кабель;
  3. ISP кабель;
  4. диагностическое приспособление для самотестирования ZIF сокета;
  5. диагностическое приспособление для самотестирования ISP сокета;
  6. CD с управляющей программой;
  7. крышка для ZIF сокета;
  8. сетевой кабель;
  9. регистрационная карточка;
  10. отчёт о проверке программатора;
  11. руководство по применению;
  12. транспортировочная упаковка.

  Области применения:

  1. сервисное обслуживание и ремонт электронного оборудования
  2. автомобильный чип-тюнинг
  3. разработка электронного оборудования
  4. программирование микросхем в промышленных масштабах
