Пленочные
конденсаторы — неотъемлемая часть пассивной элементной базы любого
электронного устройства, они являются одним из лучших решений при
наличии высокочастотных импульсных токов. Область их применения по
истине обширна.
Особенности плёночных конденсаторов:
способность к самовосстановлению;
высокая тепловая стабильность;
высокая стабильность ключевых электрических параметров при изменении
приложенного напряжения;
низкое эквивалентное последовательное сопротивление (ESR) и высокая
нагрузочная способность по переменному току (за счет чего уменьшается
самонагрев во время работы);
Применения
пленочных конденсаторов Epcos серии
B81123
ЭМС-фильтры:
В ЭМС-фильтрах конденсаторы должны иметь сертификаты класса X2 и Y2,
соответствующие международным стандартам.
Требованиям
сертификата Y2 удовлетворяют конденсаторы серий B32021...B32026, со
значением ёмкости до 1 мкФ и расстоянием между выводами 37,5 мм.
Компактные высокопроизводительные конденсаторы серий B32921…B32928
соответствуют требованиям X2, их ёмкость доходит до 45 мкФ.
В случаях, когда
требуется более высокое максимально допустимое напряжение или усиленная
изоляция, следует использовать серии B32911…B32916 (X1) или B81123
(Y1).
Области применения:
Снижение уровня помех в фильтрах, рассчитанных на работу в жестких
условиях эксплуатации, в которых требуется более высокие номинальные
напряжения, в частности, в фотогальванических инверторах или
автомобильных приложениях.

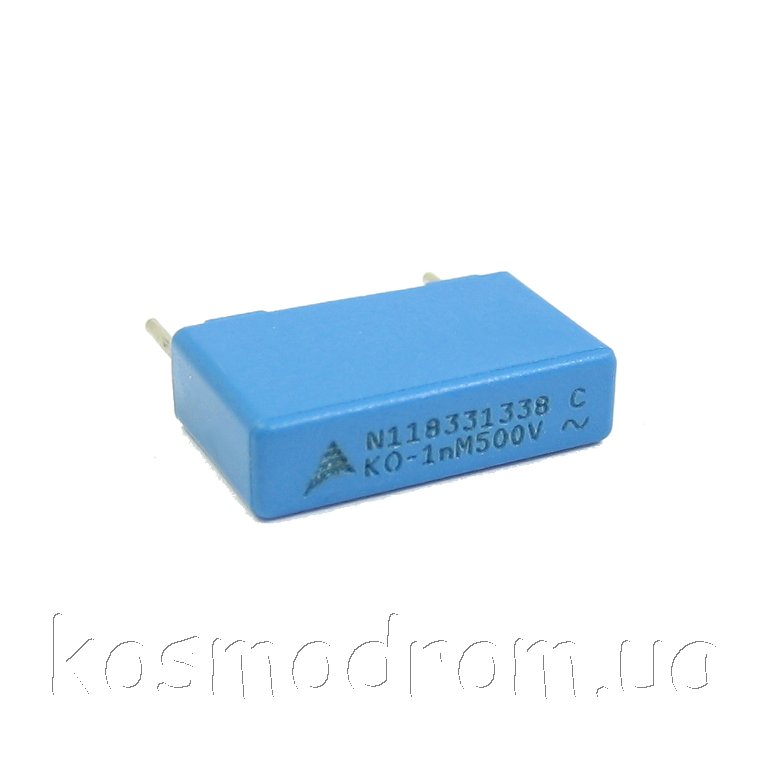

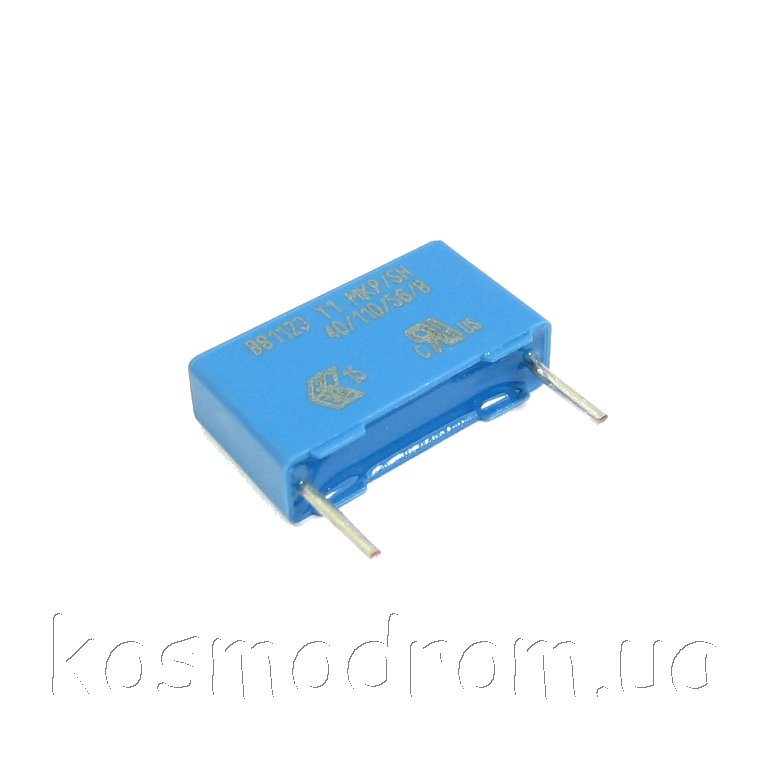

Основные
характеристики:
Номинальное переменное
напряжение: 500В
Номинальная ёмкость: 1000 пФ
Допуск ёмкости: +/- 20%
Диэлектрик: Полипропилен
Способ монтажа: PIN
Шаг выводов: 15мм
Размер: 18×5×10.5 мм
Примечания: EMI suppression capacitors (MKP); Y1 / 250 VAC
|
