Пленочные
конденсаторы — неотъемлемая часть пассивной элементной базы любого
электронного устройства, они являются одним из лучших решений при
наличии высокочастотных импульсных токов. Область их применения по
истине обширна.
Особенности плёночных конденсаторов:
способность к самовосстановлению;
высокая тепловая стабильность;
высокая стабильность ключевых электрических параметров при изменении
приложенного напряжения;
низкое эквивалентное последовательное сопротивление (ESR) и высокая
нагрузочная способность по переменному току (за счет чего уменьшается
самонагрев во время работы);
Применения пленочных
конденсаторов Epcos серии B32774…B32778
Цепи постоянного тока
В устройствах
постоянного тока конденсаторы используются для стабилизации постоянного
напряжения на выходе AC/DC-преобразователей, предотвращая падение
напряжения при больших бросках тока в нагрузке.
Во многих случаях
плёночные конденсаторы подключаются параллельно алюминиевым
электролитическим конденсаторам, так как благодаря их более высокой
нагрузочной способности по току и более низкой паразитной индуктивности
они обеспечивают работу фильтров постоянного тока на более высоких
частотах.
Конденсаторы MKP предназначены для работы в широком диапазоне рабочих
напряжений (серии B32774…B32778 — с большой удельной ёмкостью, серии
B32674…B32678 — большой мощности).
Эти серии охватывают
диапазон ёмкостей до 200 мкФ и имеют расстояние между выводами 27,5…52,5
мм. Они могут выдерживать непрерывное рабочее напряжение от 450 до 1300
В (DC). Максимальная рабочая температура достигает +105°C.
Коррекция
коэффициента мощности (ККМ)
Задача ККМ-модулей — повышать постоянное напряжение после выпрямителей и
компенсировать реактивную составляющую мощности, генерируемой в ИИП.
Используемые в них конденсаторы должны выдерживать как непрерывное
постоянное напряжение, так и наложенное на него импульсное напряжение
высокой частоты. Этот факт необходимо принимать во внимание при подборе
конденсаторов для ККМ, чтобы не допустить их перегрузки во время работы.
Если требуются более
высокие значения ёмкости или рабочего напряжения, то следует
использовать серии B32774…B32778 с большой удельной ёмкостью или серии
B32674…B32678 с большой мощностью.
DC/DC-преобразователи
В DC/DC-преобразователях ток, текущий через конденсатор, имеет разную
величину в зависимости от топологии преобразователя. Необходимое
отношение тока к частоте для конденсаторов в понижающих/повышающих
преобразователях ниже, чем в обратноходовых или резонансных.
Если требования по току
и частоте не очень критичны, можно использовать MKT-конденсаторы
B32529…B32526 с напряжением до 630 В (DC) или MKP-конденсаторы
B32774…B32778 для более высоких напряжений (до 1300 В (DC)) и с более
высокой нагрузочной способностью по току, оба эти типа имеют высокую
удельную ёмкость.

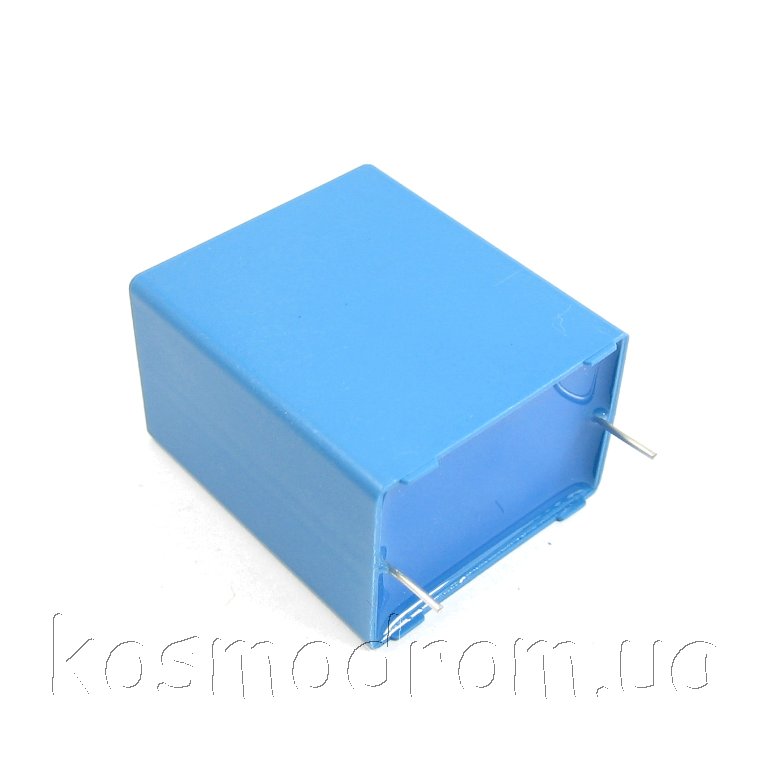

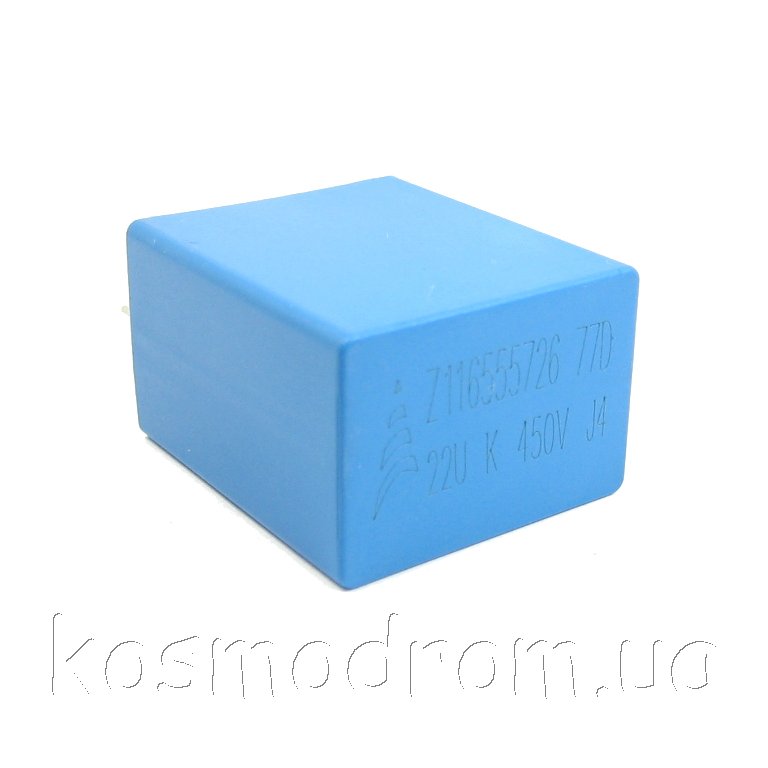

Основные
характеристики:
Номинальное постоянное
напряжение: 450 В
Номинальная ёмкость: 22 мкФ
Допуск ёмкости: +/-10%
Диэлектрик: Полипропилен
Способ монтажа: на плату
Шаг выводов: 27,5 мм
Размер: 31,5×22×36,5 мм
Рабочая температура:
-40 ... +105 С
|
