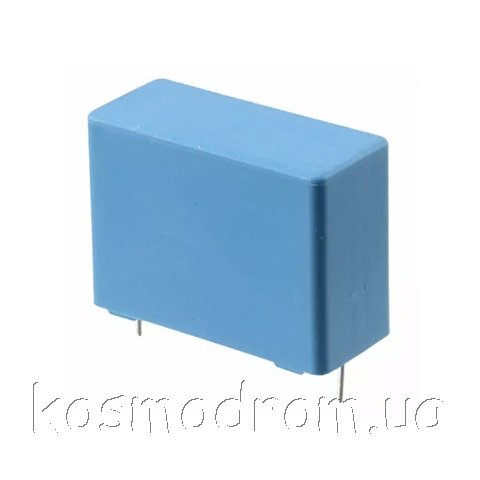

Конденсатор плёночный EPCOS

Пленочные конденсаторы — неотъемлемая часть пассивной элементной базы любого электронного устройства, они являются одним из лучших решений при наличии высокочастотных импульсных токов. Область их применения по истине обширна.

Особенности плёночных конденсаторов:
способность к самовосстановлению;
высокая тепловая стабильность;
высокая стабильность ключевых электрических параметров при изменении приложенного напряжения;
низкое эквивалентное последовательное сопротивление (ESR) и высокая нагрузочная способность по переменному току (за счет чего уменьшается самонагрев во время работы);


Применения пленочных конденсаторов Epcos серии B32520...B32529

Цепи постоянного тока:
В устройствах постоянного тока конденсаторы используются для стабилизации постоянного напряжения на выходе AC/DC-преобразователей, предотвращая падение напряжения при больших бросках тока в нагрузке.

Во многих случаях плёночные конденсаторы подключаются параллельно алюминиевым электролитическим конденсаторам, так как благодаря их более высокой нагрузочной способности по току и более низкой паразитной индуктивности они обеспечивают работу фильтров постоянного тока на более высоких частотах.

При более низких напряжениях (до 630 В (DC)) или при более высоких температурах (до +125°C) применяются MKT-конденсаторы (серии B32520…B32529) ёмкостью до 220 мкФ большей по сравнению с MKP-конденсаторами.

Особенности и преимущества:
Подходят для жестких условий эксплуатации
Широкий диапазон номинального напряжения от 450 В до 1100 В

Основные характеристики:

Номинальное постоянное напряжение: 100 В

Номинальное переменное напряжение: 63 В
Номинальная ёмкость: 2,2 мкФ
Допуск ёмкости: +/-10%
Диэлектрик: Polypropylene (PP)
Способ монтажа: на плату
Шаг выводов: 15 мм
Размер: 7х12,5х18 мм

Рабочая температура: -55...+125 С
