Отладочная плата
AVR-IO-MOD

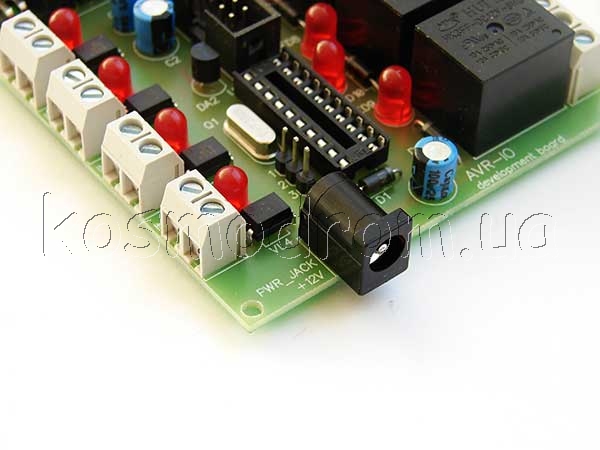

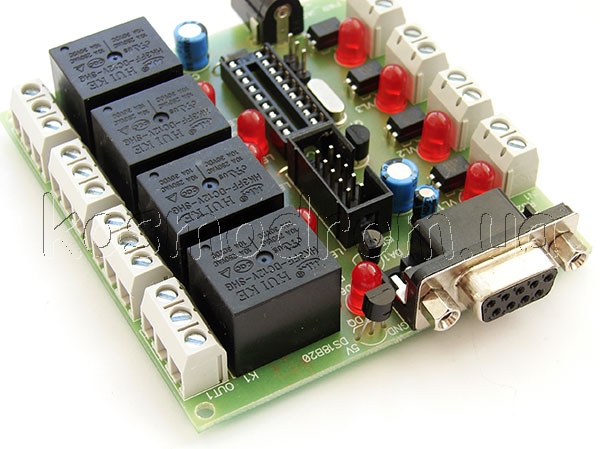

AVR-I/O отладочная плата с 4 оптоизолированными входами, 4 релейными выходами и цифровым датчиком температуры

На складе ...
Производитель: Украина
код товара: 00-00039789

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

1210,00
1199,44
1189,10

Раздел:
Отладочная плата






AVR-I/O отладочная плата с 4 оптоизолированными входами, 4 релейными выходами и цифровым датчиком температуры DS18B20

Отладочная плата для 20 выводных AVR микроконтроллеров ( ATMEL ATtiny2313, AT90S2313, AT90S1200) со схемой питания, кварцевым резонатором, RS232 портом, ISP разъемом программирования, 4 оптоизолированными входами и 4 релейными выходами, а также цифровым датчиком температуры DS18B20 может быть использована для безопасного управления силовой нагрузкой и в системах типа "Умный дом", в системах управления температурой и ее измерения
За дополнительную плату может быть добавлен микроконтроллер ATtiny2313.


напоминаем, что у нас на складе самый большой выбор микроконтроллеров

Характеристики

- стандартный ISP 5x2 разъем для внутрисхемного программирования с помощью любого внутрисхемного AVR программатора
- DIP20 панелька для установки микроконтроллера
- цифровой датчик температуры DS18B20 с программируемым разрешением , работающий по протоколу 1-Wire,использует только один вывод микроконтроллера, Диапазон измеряемой температуры от -55°C до +125°C (-67°F to +257°F)
- Пользовательский светодиод, подключённый к PB4
- микросхема сброса MC34064
- кварцевый резонатор 7.3728 MHz
- стабилизатор напряжения +5V, 78L05 и фильтрующие конденсаторы
- разъем подключения питания
- стандартный RS232 DB9-M разъем , RS232 MAX232 драйвер с сигналами RX и TX
- 4 оптоизолированных входа с винтовыми колодками и светодиодами состояния входа

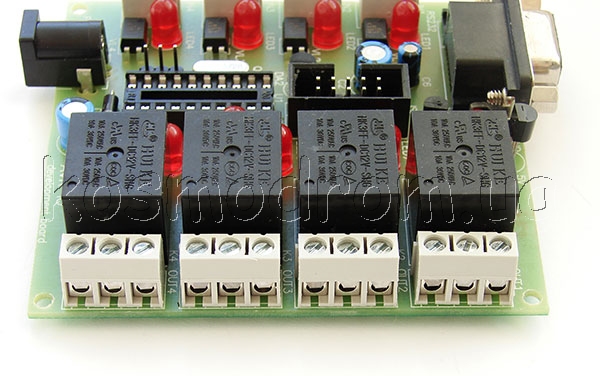

- 4 релейных выхода 10A/250VAC с винтовыми колодками и светодиодами состояния выхода
- 4 крепежных отверстия диаметром 3мм

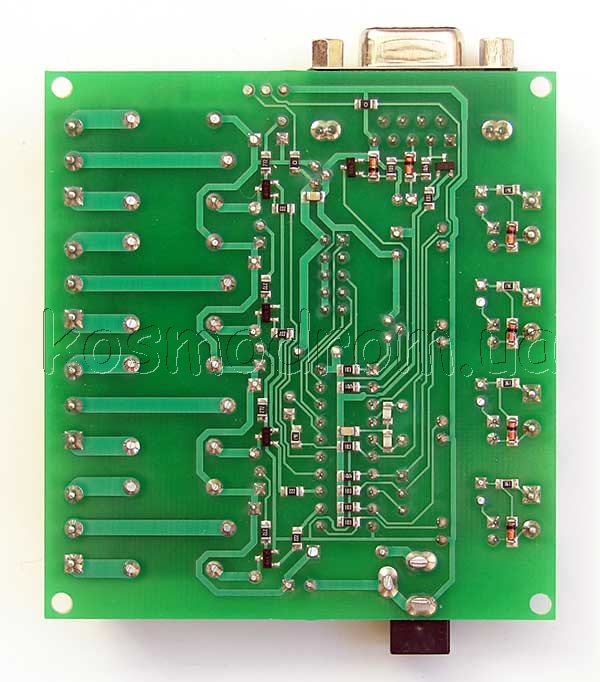

- высококачественная печатная плата FR-4, 1.5 mm (0.062"), с зеленой защитной маской и белой маркировкой по верхнему слою
- размеры 80.5x75 мм



AVR-IO_DS18B20_test.hex
AVR-IO_v2 Assembly.pdf
AVR_IO_dimensions.pdf

Документация

 - Схема для AVR-IO

 - Расположение компонентов на плате AVR-IO

 - Размеры платы AVR-IO

 - ATtiny2313 HEX тестовая прошивка для тестирования RS232, DS18B20 и релейных выходов. На первом этапе прошивка поочередно включает и выключает реле с интервалом 1 сек. На втором этапе каждую секунду в СОМ порт отсылается значение измеренной температуры в текстовом виде (9600 бит/с, 8 бит, 1 стоп бит)
