Внутрисхемный отладчик-программатор Atmel
ATJTAGICE3
|
Основные параметры
программатора |
|
Параметр |
Значение |
|
Тип |
-
Внутрисхемный
-
Программатор-эмулятор
|
|
|
Интерфейс подключения |
USB |
|
Целевое подключение |
-
JTAG
-
ICSP-6(Atmel)
-
debugWire
-
aWire
-
PDI
-
SPI
|
|
|
Исполнение |
настольный |
|
Поддерживаемые устройства |
МК Atmel AVR |

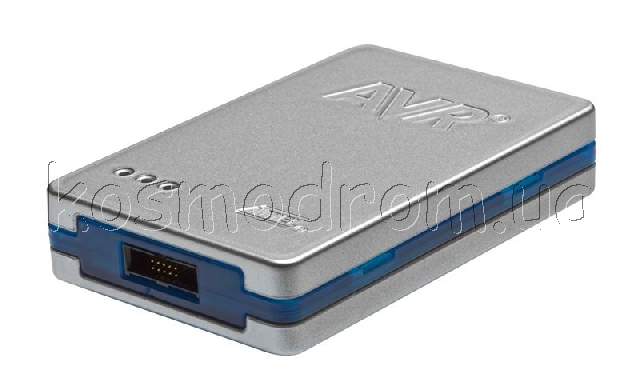

ATJTAGICE3 – новый внутрисхемный
отладчик-программатор от компании Atmel с поддержкой всех 8- и 32-разрядных
микроконтроллеров AVR.
JTAGICE3 поддерживает более высокие скорости
отладки и программирования с полным контролем всех возможностей и конфигураций
целевого микроконтроллера. Программирование микроконтроллера с объемом
Flash-памяти 256 КБайт осуществляется за 14 секунд. Он также поддерживает JTAG,
aWire, SPI и PDI интерфейсы программирования и отладочные интерфейсы,
используемые в микроконтроллерах AVR, позволяет программировать
микроконтроллерыс напряжением питания от 1.8 В до 5.5 В, поддерживает три
аппаратные точки останова и одну точку останова по данным.
Отличительные особенности внутрисхемного
программатора-отладчика JTAGICE3:
- компактный дизайн, прочный корпус, размеры 5.4
см × 8.6 см;
- поддержка интерфейсов JTAG, aWire, SPI и PDI;
- поддержка трех аппаратных точек останова и
одной точки останова по данным (при условии поддержки функции блоком OCD
микроконтроллера);
- поддержка до 128 программных точек останова;
- работа с целевым микроконтроллером, запитанным
в диапазоне напряжений питания от 1.8 В до 5.5 В;
- высокая скорость загрузки кода (загрузка 256
КБайт кода за 14 секунд в микроконтроллер XMEGA по интерфейсу JTAG);
- питание по интерфейсу USB.
Основные
параметры
|
Параметр
|
Описание
|
|
Интерфейс
|
USB
|
|
Подключение
|
JTAG10 (Atmel) / ICSP6 (Atmel)
|
|
Протокол программирования
|
SPI, JTAG, PDI, aWire
|
|
Протокол отладки
|
debugWire, JTAG, PDI, aWire
|
|
ПО поддерживающее работу
|
AVR Studio 5
|
|
Поддерживаемые устройства
|
8-битные микроконтроллеры AVR
32-битные микроконтроллеры AVR
|
|
Напряжение питания, В
|
5.0
|
|
Источник питания
|
USB
|

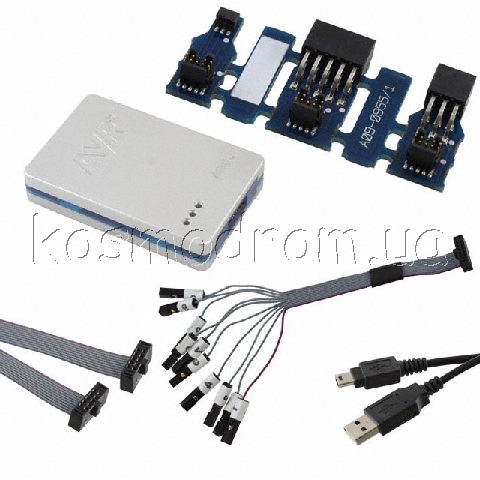

Комплектация:
1. Внутрисхемный программатор-отладчик JTAGICE3
2. Набор кабелей
|
