ATAVRDRAGON –
внутрисхемный/параллельный эмулятор-программатор для AVR
микроконтроллеров фирмы ATMEL. Для написания и отладки кода
используется AVR Studio®
Питание ATAVRDRAGON осуществляется через USB интерфейс, что
позволяет обеспечить питание целевой схемы без подключения
дополнительного источника питания.

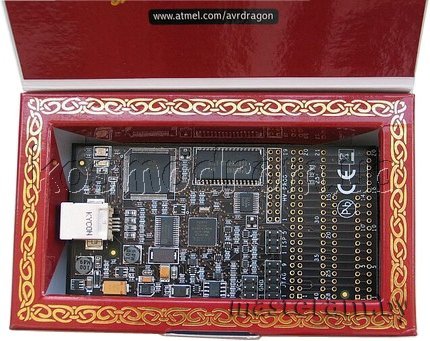

В комплект поставки набора входит лишь небольшая плата размерами
5+10 см. Кабели и сопроводительная информация на CD в комплект не
включаются. Все последние версии технической информации и
программного обеспечения Atmel предлагает загрузить со специальной
страницы на своем сайте - www.atmel.com/avrdragon

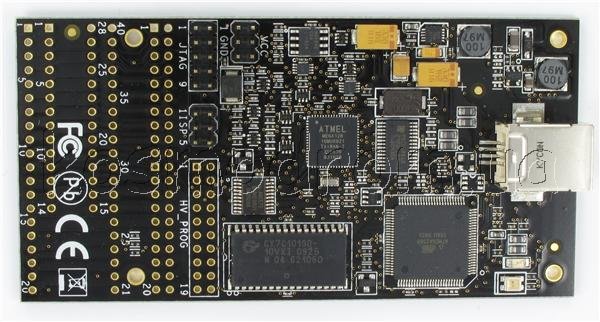

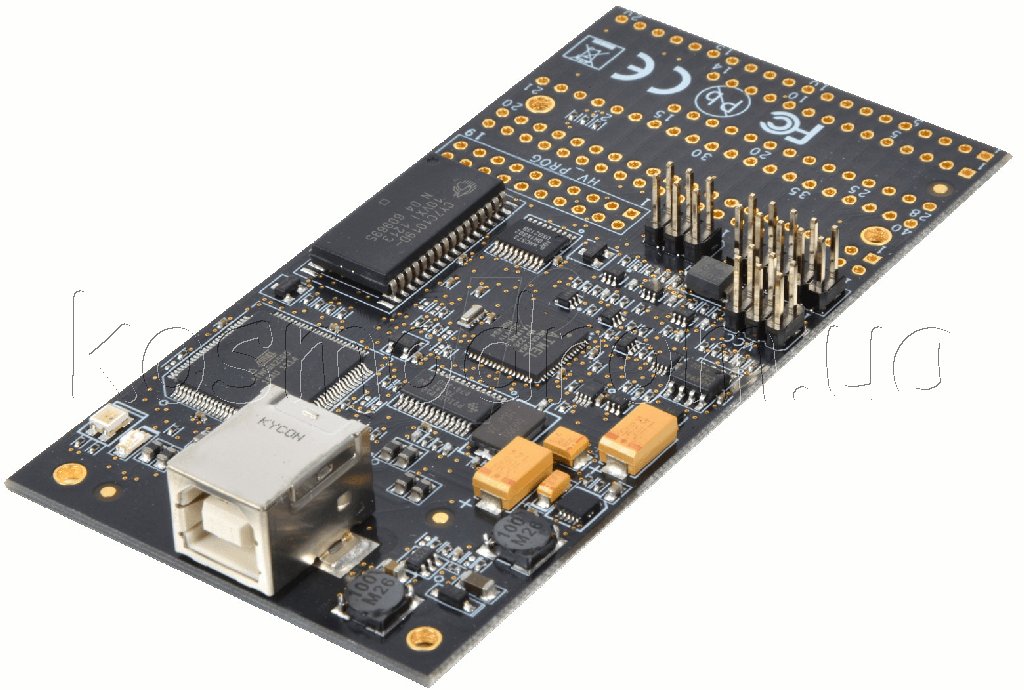

Плата набора содержит макетную площадку, которая имеет два
посадочных места для распайки микросхем в корпусах DIP40, DIP28,
DIP20, DIP14 и DIP8. Это позволяет осуществлять программирование и
внутрисхемную отладку микроконтроллеров в DIP-корпусах
непосредственно на AVR Dragon. Для микроконтроллеров в других
корпусах AVR Dragon может служить в качестве внешнего внутрисхемного
отладчика и программатора. Пла- та подключается к компьютеру через
USB и питается от шины USB. Также имеется возможность питать внешнюю
целевую плату с током нагрузки до 300 мА.
Особенности:
Внутрисхемное программирование микроконтроллеров
Поддержка внутрисхемного, высоковольтного программирования
Параллельное программирование
Поддержка JTAG эмуляции микроконтроллеров с объемом flash памяти до
32Кб
Поддержка эмуляции через debugWIRE и JTAG
Питание осуществляется через USB интерфейс
Параметры:
Тип: Внутрисхемный
Интерфейс подключения: USB
Целевое подключение: JTAG
Исполнение: плата
Поддерживаемые устройства: МК Atmel AVR
Производитель базового компонента: Atmel
Ядро: AVR
Разрядность: 8 бит
Периферия платы: USB , JTAG/BDM, ISP, EEPROM, SDRAM
Интерфейс: USB
Подключение: JTAG / ICSP-6 / socket
Протокол программирования: ISP, HVSP, PP, JTAG
Протокол отладки: JTAG, debugWire
ПО поддерживающее работу: AVR Studio, WinAVR, avrdude
Поддерживаемые устройства: МК Atmel AVR 8/32-bit
Напряжение питания: 5.0 В
Целевое напряжение: 1.8…5.5 В
Источник питания: USB
Список поддерживаемых микроконтроллеров:
AT90PWM2, AT90PWM3, ATmega128, ATmega1280, ATmega1281, ATmega16,
ATmega162, ATmega165, ATmega165P, ATmega168, ATmega169, ATmega169P,
ATmega2560, ATmega2561, ATmega32, ATmega325, ATmega3250, ATmega329,
ATmega3290, ATmega48, ATmega64, ATmega640, ATmega644, ATmega645,
ATmega6450, ATmega649, ATmega6490, ATmega8, ATmega8515, ATmega8535,
ATmega88, ATtiny12, ATtiny13, ATtiny15L, ATtiny2313, ATtiny24,
ATtiny25, ATtiny25 Automotive, ATtiny26, ATtiny44, ATtiny45,
ATtiny45 Automotive, ATtiny84, ATtiny85, ATtiny85 Automotive |
