ARM JTAG Isolator – устройство, предназначенное для обеспечения электрической изоляции между ARM JTAG отладчиком и программируемой платой. ARM JTAG Isolator предназначен для работы с программаторами J-link, но может применяться также с другими ARM JTAG программаторами/отладчиками (Ulink, Colink и т.п.).

поиск по меткам:

 JTAG

Внимание! Поддерживается только JTAG режим. SWD режим работать не будет.

Современные ARM микроконтроллеры очень часто применяются в блоках силовой электроники и системах управления (электропривод, зарядные устройства, пускатели, инверторы и т.п.). Как правило, такие устройства питаются высоким напряжением и могут создавать мощные помехи. Это предъявляет дополнительные требования к безопасности применяемого оборудования, поскольку любая мощная наводка на JTAG цепи, или большая разность потенциалов между силовым блоком и компьютером (при отладке программ) может привести к непоправимым последствиям.

Еще одной областью применения JTAG изолятора – разработка точных аналоговых систем (сенсоры и т.п.), когда требуется исключить попадание помех от компьютера к программируемой (отлаживаемой) плате.

Особенности:
- Гальваническая изоляция 2000В
- Частота JTAG до 1МГц
- Напряжение питания 2,7-5,5В. Каждая сторона устройства может быть запитана любым напряжением из этого допустимого диапазона (например 3,3В со стороны программатора и 5В со стороны программируемой платы)
- Светодиоды состояния питания для каждой стороны устройства (со стороны EMULATOR и со стороны TARGET BOARD)
- Светодиод состояния сброса RST, индицирующий состояние вывода сброса программируемого устройства
- Удобная организация питания, что позволяет обойтись без дополнительных источников питания
- 20-контактный JTAG кабель в комплекте
- Совместимость с программаторами J-link, Colink и др.

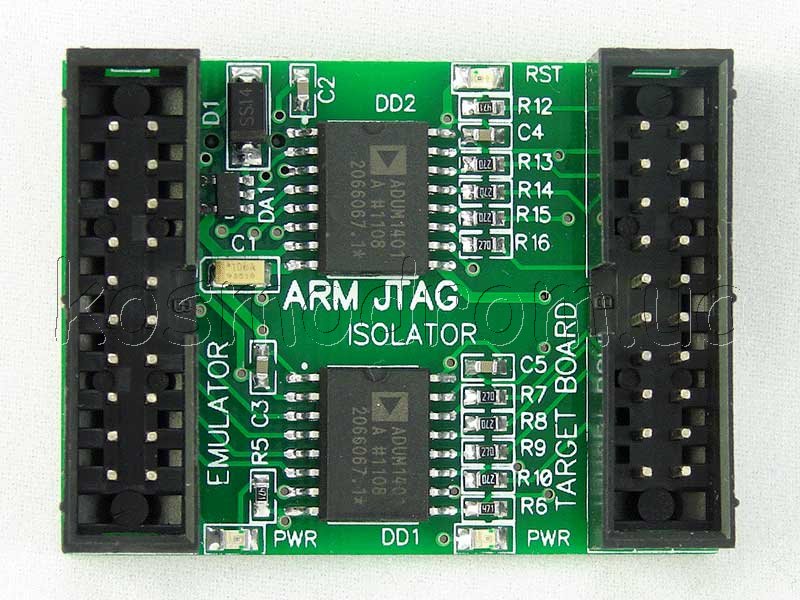

Устройство построено на цифровых изоляторах фирмы Analog Devices, и обеспечивает 2000В электрическую изоляцию с сохранением функциональности в диапазоне питающих напряжений 2,7-5,5В (с соответствующими уровнями сигналов JTAG интерфейса), частота JTAG сигналов до 1МГц.

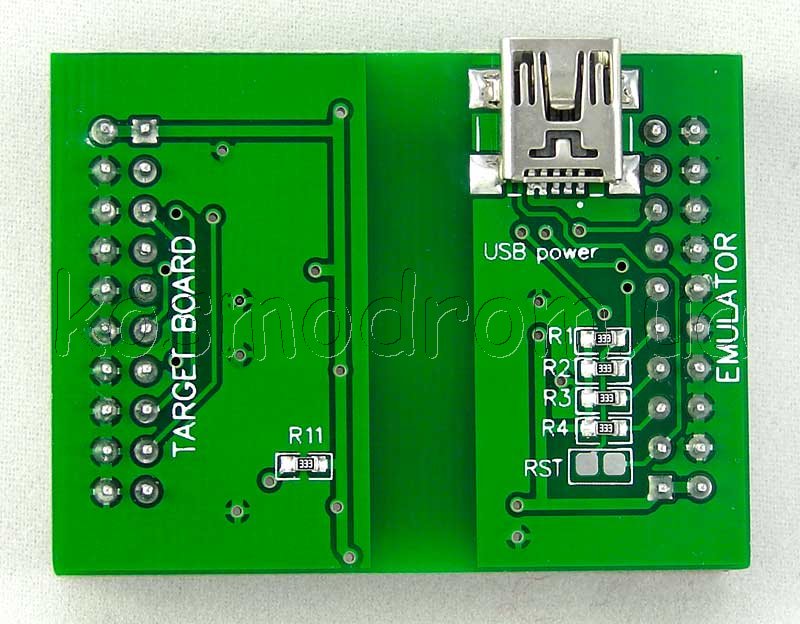

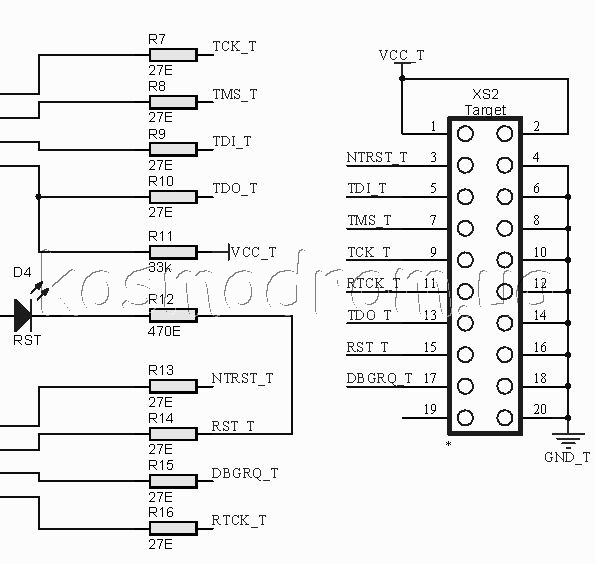

Для нормальной работы устройства ему необходимо отдельное питание со стороны программатора, и со стороны программируемого устройства. Наличие питания с каждой стороны (со стороны EMULATOR и со стороны TARGET BOARD) индицируется светодиодами PWR. Схемы подключения каждого питания показаны на рисунках ниже.

Подать питание со стороны программатора можно через:

- Разъем JTAG (выводы 1 или 2) – напряжение питания 2,7-5,5В
- Подключив устройство к USB (miniUSB разъем X1). В этом случае устройство будет работать на 3,3В от стабилизатора напряжения DA1. Напряжение 3,3В также будет присутствовать на выводах 1,2 разъема XS1 (JTAG разъем со стороны программатора)

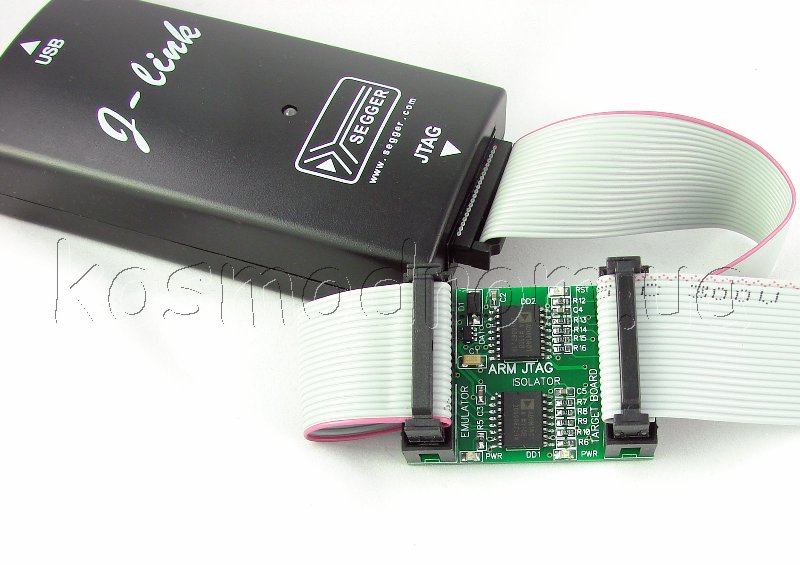

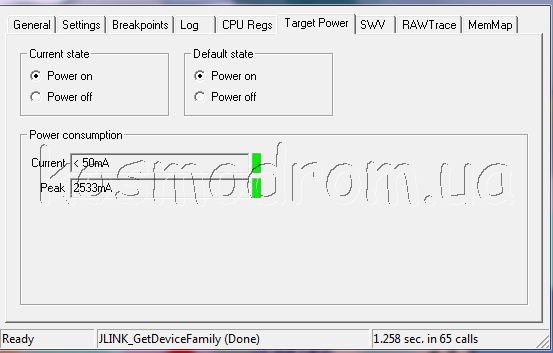

- В случае использования J-link программатора, можно запитать устройство от J-link. Для этого необходимо в контрольной панели J-link выставить следующие найстройки (см. фото ниже). В этом случае на 19 ноге JTAG разъема J-link будет присутствовать напряжение 5В, и «ARM JTAG Isolator» со стороны программатора (Emulator side) будет запитан через стабилизатор DA1 напряжением 3,3В. Напряжение 3,3В также будет присутствовать на выводах 1,2 разъема XS1 (JTAG разъем со стороны программатора).



Со стороны программируемой платы(TARGET BOARD) устройство должно быть запитано от самой платы через 1 или 2 вывод разъема XS2 (JTAG разъем ) напряжением 2,7-5,5В

Содержимое комплекта:
- ARM JTAG ISOLATOR
- 20-контактный JTAG кабель
