Изолятор цифровых сигналов ADUM3160 Single Isolation USB Module USB изолятор для гальванической развязки на основе ADUM3160 На складе ... код товара: 00-00060558
Модуль собран на основе
чипа ADuM3160. ADuM3160 – это изолятор порта USB, построенный на базе
технологии iCoupler® компании Analog Devices, Inc. Благодаря комбинации
быстродействующих схем, изготавливаемых по технологии КМОП, и технологии
производства монолитных трансформаторов без сердечника эти компоненты
гальванической изоляции обеспечивают превосходные характеристики и легко
интегрируются с периферийными устройствами, обладающими интерфейсом USB
low и full speed.
Модуль предназначен для обеспечения гальванической и оптической развязки
при подключении различных устройств к ПК по USB интерфейсу.

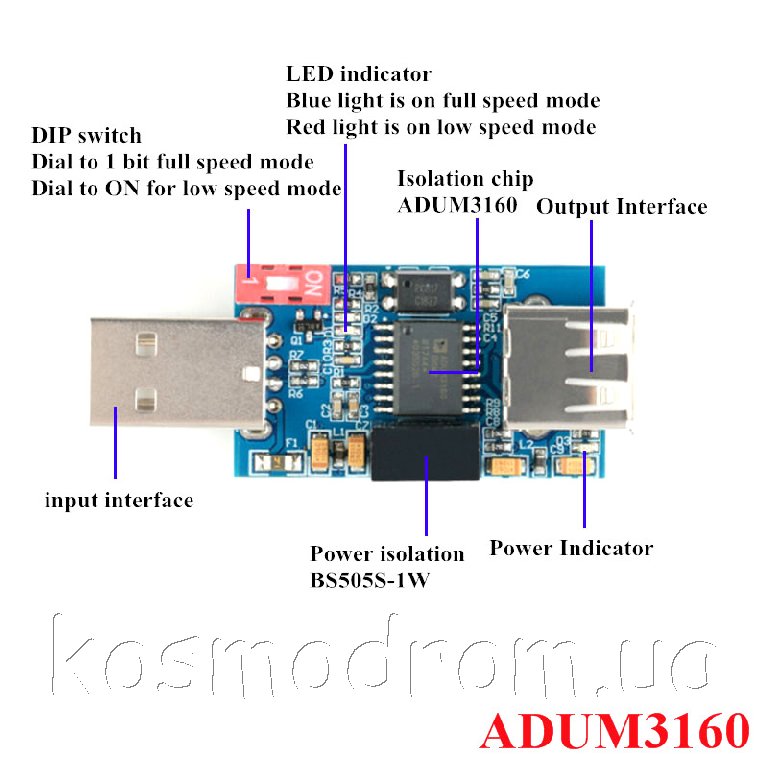

USB изолятор состоит из: DC-DC преобразователя B0505S-1W, оптопары
EL817, микросхемы ADUM3160, штекера USB тип A, гнезда USB тип A и
2-позиционного DIP переключателя, также есть светодиодный индикатор
питания.
Особенности:
Гальванический DC-DC преобразователь: B0505S-1W
Оптопара: EL817
Чип: ADUM3160
Совместимость со спецификациями USB: 1.1, 2.0, 3.0
скорость передачи данных: Low Speed 1,5 Мбит/с или Full Speed 12 Мбит/с
напряжение изоляции: 1500 – 2500 В в течении 1 минуты
Размеры: 58х24х13 мм
