Линейный стабилизатор
ADP2108AUJZ-1.2-R7
Компактный понижающий преобразователь постоянного напряжения с выходным током 600 мА и частотой коммутации 3 МГц. Выходное напряжение 1,2 В.

На складе в Харькове...
Производитель: AD
код товара: 00-00049604

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 6 шт
от 15 шт

46,50
43,10
40,84

Этот товар находится по адресу
ул. Героев Труда 12
Раздел:
Линейный стабилизатор




ANALOG DEVICES является ведущей фирмой по разработке и производству аналоговых компонентов в мире.  Analog Devices разрабатывает, производит и продает современные, высококачественные электронные компоненты и подсистемы для применения во вновь разрабатываемых и уже используемых аналоговых устройствах.


Понижающий преобразователь постоянного напряжения

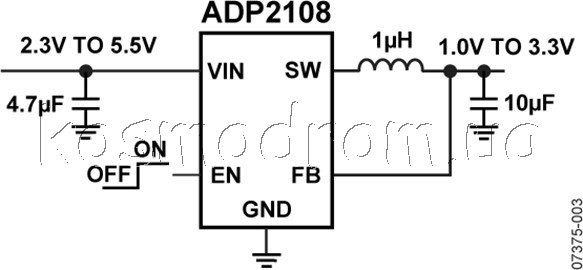

ИС ADP2108 – это понижающий преобразователь постоянного напряжения с высоким КПД и малым током покоя, выпускаемый в двух различных корпусах. Для создания на его основе полнофункционального решения необходимы всего три миниатюрных внешних компонента. В преобразователе используется патентованная схема управления на основе ШИМ тока с постоянной высокой частотой, которая обеспечивает превосходную стабильность и отличный переходный отклик. Для поддержания максимального срока службы батарей при использовании в портативных устройствах ADP2108 имеет режим сбережения энергопотребления, в котором происходит уменьшение частоты коммутации в условиях небольшой нагрузки.

Преобразователь ADP2108 работает от входных напряжений в диапазоне от 2.3 В до 5.5 В, что позволяет использовать один литиевый или литий-полимерный элемент питания, несколько щелочных или NiMh элементов, питание шин PCMCIA и USB, а также другие стандартные источники питания. Он способен обеспечивать максимальный ток нагрузки 600 мА во всем диапазоне входных напряжений.

ИС ADP2108 выпускается в вариантах с фиксированными выходными напряжениями 3.3 В, 3.0 В, 2.5 В, 2.3 В, 1.82 В, 1.8 В, 1.5 В, 1.3 В, 1.2 В, 1.1 В и 1.0 В. Для уменьшения числа необходимых внешних компонентов и достижения высокого КПД во всех версиях имеется внутренний мощный ключ и синхронный выпрямитель. ИС ADP2108 также имеет внутреннюю компенсацию и функцию мягкого запуска. В неактивном состоянии, активизируемом сигналом от внешней логики управления, входная цепь устройства отключается от выходной, и ADP2108 потребляет от источника входного напряжения менее 1 мкА.

Среди других функций устройства имеется блокировка при пониженном напряжении, которая предотвращает глубокую разрядку аккумулятора, и функция мягкого запуска, которая предотвращает импульсные выбросы входного тока при запуске. ИС ADP2108 выпускается в корпусе WLCSP с 5 шариковыми выводами и 5-выводном корпусе TSOT.


Особенности и преимущества
Пиковый КПД: 95%
Работа на фиксированной частоте 3 МГц
Типичный ток покоя: 18 мкА
Максимальный ток нагрузки: 600 мА
Входное напряжение: от 2.3 В до 5.5 В
Использует миниатюрные многослойные катушки индуктивности и конденсаторы
Архитектура с модуляцией тока, обеспечивающая быстрый переходный отклик при изменениях напряжения питания и условий нагрузки
Режим малого падения напряжения со 100% коэффициентом заполнения
Внутренний синхронный выпрямитель
Внутренняя функция мягкого запуска


Области применения
PDA и портативные компьютеры
Беспроводные телефоны
Цифровые аудиоплееры, портативные мультимедийные плееры
Цифровые фотоаппараты, навигаторы GPS


Основные характеристики ADP2108AUJZ-1.2-R7:
Производитель: Analog Devices Inc.
Категория продукта: Регуляторы напряжения - Импульсные регуляторы
Топология: Buck
Входное напряжение (макс.): 5.5 V
Частота переключений: 3 MHz
Выходное напряжение: 1.2 V
Выходной ток: 600 mA
Количество выходов: 1 Output
Вид монтажа: SMD/SMT
Тип корпуса: TSOT-5
Торговая марка: Analog Devices
Входное напряжение МИН.: 2.3 V
Рабочая температура: - 40...125 С
Тип: Step Down
Ширина: 1.6 mm




Микросхемы серии 78xx


78xx (также известная как LM78xx) — серия ИМС линейных стабилизаторов с фиксированным выходным напряжением. Большая популярность связана с требованием многих схем использовать стабилизированный источник питания, с их простотой использования и относительной дешевизной. При указании определённых микросхем серии, xx заменяется на двухзначный номер, обозначающий выходное напряжение стабилизатора (к примеру, микросхема 7805 имеет выходное напряжение в 5 вольт, а 7812 — 12В). Стабилизаторы 78xx серии имеют положительное выходное напряжение, т.е. положительное относительно земли. Существует серия стабилизаторов отрицательного напряжения 79xx, имеющая аналогичную систему обозначений. При необходимости, можно использовать их комбинацию для обеспечения и положительного, и отрицательного напряжений в одной схеме.


Популярность серии продиктована несколькими преимуществами перед другими стабилизаторами напряжения:
- Микросхемы серии не нуждаются в дополнительных элементах для обеспечения стабильного питания, что делает их удобными в использовании, экономичными и эффективно использующими место на печатной плате. В отличие от них большинство других стабилизаторов требуют дополнительные компоненты или для установки нужного значения напряжения, или для помощи в стабилизации. Некоторые другие варианты (например, импульсные стабилизаторы) требуют не только большого количества дополнительных компонентов, но могут требовать большой опыт разработки.
- Устройства серии обладают защитой от превышения максимального тока, а также от перегрева и коротких замыканий, что обеспечивает высокую надёжность в большинстве случаев. Иногда ограничение тока также используется и для защиты других компонентов схемы
