Микросхема AD9854ASTZ ИС преобразователей данных: LQFP80: Uпит. 3.14...3.47VDC: Разрешение преобразователя 12бит: Iпит 755 мА На складе ... Производитель: AD Тип корпуса: LQFP80 код товара: 00-00044803
ANALOG DEVICES является ведущей
фирмой по разработке и производству аналоговых компонентов
в мире. Analog Devices
разрабатывает, производит и продает современные,
высококачественные электронные компоненты и подсистемы для
применения во вновь разрабатываемых и уже используемых аналоговых
устройствах.

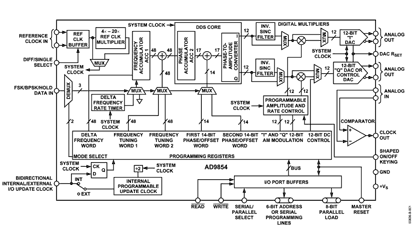

Цифровой
синтезатор AD9854 – это устройство с высокой степенью интеграции, в
котором используется комбинация усовершенствованной технологии
прямого цифрового синтеза (DDS) и двух быстродействующих,
высококачественных квадратурных ЦАП, обеспечивающая синтез
квадратурных сигналов с цифровым программированием частоты. При
подаче сигнала от внешнего стабильного источника опорной частоты
AD9854 формирует высокостабильные синусоидальный и косинусоидальный
выходные сигналы с программируемыми частотой, фазой и амплитудой,
которые могут использоваться в качестве гетеродина в системах связи,
радиолокации и многих других областях. Инновационное
быстродействующее ядро DDS AD9854 обеспечивает 48-разрядное
разрешение по частоте (разрешение настройки по частоте 1 мкГц при
частоте SYSCLK 300 МГц). Использование 17 старших бит результата
аккумулятора гарантирует превосходный SFDR.
Архитектура AD9852
позволяет одновременно генерировать квадратурные выходные сигналы с
частотой до 150 МГц. Частота выходного сигнала может перестраиваться
цифровым кодом со скоростью до 100 миллионов новых значений частоты
в секунду. Синусоидальный выходной сигнал (после внешней фильтрации)
может быть преобразован в прямоугольное колебание с помощью
внутреннего компаратора для формирования тактовых сигналов.
Компонент имеет два 14-разрядных регистра значения фазы и один
внешний вывод, комбинация которых обеспечивает возможность двоичной
фазовой манипуляции (BPSK).
Формирование PSK сигналов с более высоким порядком модуляции
осуществляется изменением значения фазы через интерфейс
ввода/вывода. 12-разрядные ЦАП каналов I и Q в комбинации с
инновационной архитектурой DDS обеспечивает превосходные параметры
широкополосного и узкополосного SFDR. ЦАП канала Q может также быть
сконфигурирован как программируемый пользователем управляющий ЦАП,
если функция формирования квадратурных сигналов не требуется.
Использование управляющего ЦАП в комбинации с компаратором упрощает
статическое управление скважностью при формировании высокоскоростных
тактовых сигналов.
Два 12-разрядных цифровых умножителя позволяют реализовать
программируемую амплитудную модуляцию, амплитудную манипуляцию со
сглаженными импульсами и точное управление амплитудой квадратурных
выходных сигналов. Компонент также поддерживает возможность
автоматической развертки по частоте в широкой полосе.
Программируемая схема умножения частоты REFCLK с коэффициентом
умножения от 4× до 20× позволяет формировать внутренний системный
тактовый сигнал с частотой до 300 МГц из внешнего опорного тактового
сигнала меньшей частоты. Это, в свою очередь, избавляет от
сложностей и материальных затрат, связанных с реализацией источника
тактовой частоты 300 МГц.
Компонент также может непосредственно тактироваться внешним сигналом
с частотой 300 МГц, поступающим через несимметричный или
дифференциальный вход. Кроме того, он поддерживает стандартную
частотную манипуляцию (FSK) с управлением от одного внешнего вывода
или частотную манипуляцию с линейным изменением частоты, дающую
повышенное качество спектральных характеристик. Для обеспечения
столь высокой степени интеграции при работе от одного напряжения
питания 3.3 В AD9854 изготавливается по усовершенствованной
технологии КМОП 0.35 мкм.
AD9854 совместим по выводам с синтезатором однотональных сигналов
AD9852. Компонент работает в расширенном промышленном температурном
диапазоне от −40°C до +85°C. Области применения
Быстрый синтез частоты гетеродина
Программируемые генераторы тактовых сигналов
Источники сигналов с линейной ЧМ для радаров и сканирующих систем
Испытательное и измерительное оборудование
Коммерческие и любительские ВЧ возбудители
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА: ПРОСТОТА ПРИМЕНЕНИЯ
Частота внутреннего тактового сигнала 300 МГц
FSK, BPSK, PSK, линейная частотная модуляция, AM
Два интегрированных 12-разрядных ЦАП
Компаратор с очень высоким быстродействием, среднеквадратическое
дрожание фазы 3 пс
Превосходные динамические характеристики SFDR 80 дБ при частоте
выходного сигнала 100 МГц
(отстройка ±1 МГц)
Программируемый умножитель частоты опорного тактового сигнала с
коэффициентом от 4× до 20×
Два 48-битных программируемых регистра частоты
Два 14-битных программируемых регистра сдвига фазы
Функции программируемой (12-бит) амплитудной модуляции и манипуляции
со сглаживанием выходного импульса
Формирование сигналов FSK и BPSK с управлением от одного внешнего
вывода
Формирование сигналов PSK с управлением фазой через интерфейс
ввода/вывода
Линейная или нелинейная частотная модуляция с функцией удержания
частоты под управлением одного внешнего вывода
Основные характеристики:
Корпус
LQFP-80
Тип микросхемы
direct digital synthesis
Разрешение преобразователя
12 бит
Напряжение питания
3,14...3,47 В. (DC)
Частота обновления
300 Msps
Монтаж
SMD
Ток питания (DC)
755 мА
Частота
300 мГц
Диапазон рабочих температур
-40...+85 С
Интерфейс
Serial,
Parallel
Поставляемые компоненты
