Отладочная плата
AD8232-Modul Lead Heart Rate Monitor
Радиоконструктор. Модуль ЭКГ на основе чипа AD8032

На складе ...
код товара: 00-00056724

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт


от 15 шт

272,50
270,01
267,68

254,30

Раздел:
Отладочная плата




Модуль ЭКГ

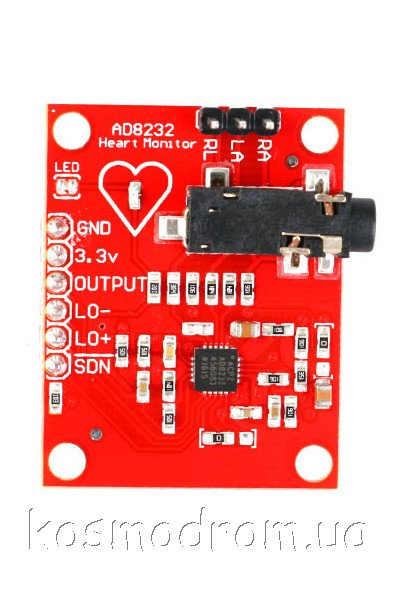

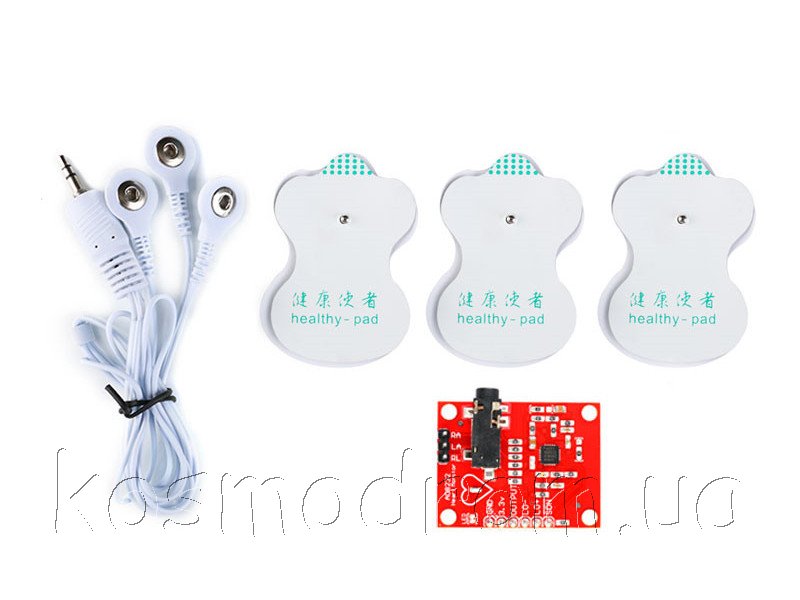

Радиоконструктор представляет собой набор, в который входит печатная плата с установленной на ней микросхемой AD8232, разъемом 3,5 мм для подключения кабеля к электродам, светодиоды индикации и pin-разъем для подключения к Arduino.

Микросхема AD8232- специально разработанный компанией Analog Devices, Inc. экономичный компонент аналоговой входной схемы монитора сердечного ритма. Микросхема на 50% компактнее и использует на 20 процентов меньше энергии, чем аналогичные устройства, что позволяет использовать ее в широком диапазоне изделий для мониторинга здоровья как в личном наблюдении, так и при удаленном медицинским контроле. Для снятия показаний используются широко распространенные самоклеящиеся электроды с кнопочной фиксацией разъема кабеля. На плате также имеются контактные площадки для установки pin- разъема, дублирующего 3,5 мм разъем подключения электродов.

Модуль ЭКГ» занимает достойное место в ряду «медицинских» конструкторов Arduino.
В отличие от пульсометров различных конструкций, «Модуль ЭКГ…» позволяет получить более интересную и детальную картину о физиологии сердца в различных нагрузочных и стрессовых ситуациях. Однако, надо понимать, что данный конструктор не является медицинским прибором и предназначен только для ознакомления с принципами ЭКГ и контроля сердечной деятельности в домашних условиях или при занятиях спортом.


Метод применения:
Метод применения основан на самом распространенном методе снятия ЭКГ - по стандартным двухполюсным отведениям, предложенным в 1913 г. Эйнтховеном, фиксирующим разность потенциалов между двумя точками электрического поля, удалёнными от сердца и расположенными во фронтальной плоскости (электроды на конечностях). Основная схема снятия - для записи отведений электроды накладывают на правую руку (красная маркировка), левую руку (жёлтая маркировка) и левую ногу (зелёная маркировка). Для более полной картины можно использовать и иные двухполюсные отведения, но можно и расширить объем данных, если задействовать 4 электрод – «общий» провод на ноге, тогда возможно снятие ЭКГ по трехполюсной схеме отведения.

Характеристики:

Напряжение питания: DC 3.3 В
Тип выходного сигнала: аналоговый выход
Выходной интерфейс: 2.54 pin, разъем для наушников, подключение к контактам РА LA RL
Размеры платы: 36х31х18 мм
Рабочая температура: -40...85 С
