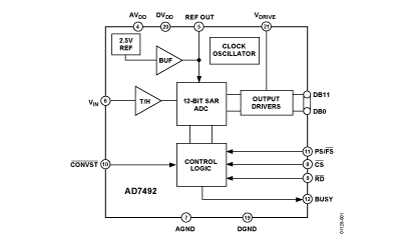

Сигнал BUSY переключается в состояние высокого логического уровня в начале преобразования и возвращается в состояние низкого логического уровня через 880 нс (AD7492/AD7492-4) или 680 нс (AD7492-5) , сигнализируя о завершении преобразования. Компоненты не имеют конвейерных задержек. Результат преобразования считывается через быстродействующий параллельный интерфейс с использованием стандартных сигналов CS и RD.
Для поддержания очень низкой рассеиваемой мощности при высоких скоростях преобразования в AD7492 используются продвинутые схемотехнические решения. При напряжении питания 5 В и 1.25 MSPS типичный средний потребляемый ток AD7492-5 равен 2.75 мА. Компонент также обладает широкими возможностями управления соотношением потребляемой мощности и производительности.
Компонент можно переключить в режим полного сна или частичного сна, в котором компонент пробуждается для выполнения преобразования и автоматически возвращается в состояние сна по завершению преобразования. Выбор режима сна осуществляется аппаратно при помощи вывода PS/FS. Использование этих режимов сна позволяет добиться очень низких показателей потребляемой мощности при небольших скоростях преобразования. Диапазон аналоговых входных напряжений компонентов составляет от 0 В до REFIN. Опорное напряжение 2.5 В формируется внутренним источником и доступно через отдельный вывод для внешней привязки. Скорость преобразования определяется частотой внутреннего тактового сигнала.
Ключевые особенности продукта
Высокая производительность при низкой потребляемой мощности. AD7492-5 обеспечивает производительность 1.25 MSPS, потребляя мощность 16 мВт. Широкие возможности управления соотношением потребляемой мощности и производительности. Время преобразования определяется частотой внутреннего тактового сигнала. Компонент также имеет два режима сна (частичный и полный) для поддержания максимальной эффективности использования мощности при невысоких скоростях преобразования.
Отсутствие конвейерной задержки. Компонент реализован на базе стандартной архитектуры последовательного приближения с точным управлением моментом выборки при помощи сигнала CONVST и выполнением преобразования при его снятии.
Конфигурируемый цифровой интерфейс. Напряжение, подаваемое на вывод VDRIVE, управляет уровнями напряжения на линиях цифрового ввода/вывода. Меньшее количество периферийных компонентов. Применение AD7492 позволяет уменьшить площадь печатной платы благодаря наличию внутреннего источника опорного напряжения и внутреннего генератора CLK.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
Гарантированный диапазон VDD от 2.7 В до 5.25 В
Производительность 1 MSPS — AD7492
Производительность 1.25 MSPS — AD7492-5
Низкая потребляемая мощность:
4 мВт, тип. при 1 MSPS и питании 3 В
11 мВт, тип. при 1 MSPS и питании 5 В
Широкая полоса входного каскада
SNR = 70 дБ, тип. при частоте входного сигнала 100 кГц
Внутренний источник опорного напряжения 2.5 В
Интегрированный генератор CLK
Широкие возможности управления соотношением потребляемой мощности и скорости преобразования
Конвейерные задержки отсутствуют
Высокоскоростной параллельный интерфейс
Режим сна: 50 нА, тип.
24-выводные корпуса SOIC и TSSOP
