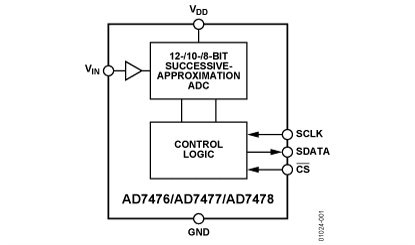

Выборка входных сигналов осуществляется по заднему фронту сигнала CS, который также инициирует начало преобразования. Компоненты не имеют конвейерных задержек. Для поддержания очень низкой рассеиваемой мощности при высоких скоростях преобразования в AD7476/AD7477/AD7478 применяются продвинутые схемотехнические решения. Опорное напряжение формируется внутренней цепью из напряжения VDD. Это позволяет получить максимальный динамический диапазон сигналов на входе АЦП - от 0 В до VDD. Скорость преобразования определяется частотой сигнала SCLK.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
Высокая производительность: 1 MSPS
Гарантированные характеристики при VDD от 2.35 В до 5.25 В
Низкая потребляемая мощность:
3.6 мВт, тип. при 1 MSPS и питании 3 В
15 мВт, тип. при 1 MSPS и питании 5 В
Широкая полоса входного каскада: SNR = 70 дБ при частоте входного сигнала 100 кГц
Широкие возможности управления соотношением потребляемой мощности и тактовой частоты последовательного интерфейса
Конвейерные задержки отсутствуют
Высокоскоростной последовательный интерфейс, совместимый с SPI®/QSPI™/MICROWIRE™/DSP
Режим ожидания: 1 мкА, макс.
6-выводный корпус SOT-23
Особенности продукта AD7476-EP с расширенным температурным диапазоном
Военный температурный диапазон
(от −55°C до +125°C)
Контролируемая производственная база
Одна площадка сборки/тестирования
Одна площадка изготовления
