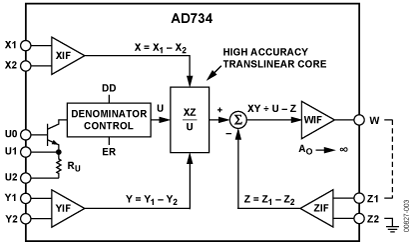

Внутреннее масштабирующее напряжение U (знаменатель) равно 10 В и формируется при помощи источника опорного напряжения на базе стабилитрона со скрытым переходом. Отличительной чертой компонента является возможность применения внешнего напряжения знаменателя. Эта функция позволяет использовать AD734 в качестве двухквадрантного делителя с диапазоном знаменателя 1000:1 и шириной полосы 10 МГц при коэффициентах усиления до 20 дБ, 2 МГц при коэффициенте усиления 40 дБ и 200 кГц при коэффициенте усиления 60 дБ (произведение коэффициента усиления на ширину полосы равно 200 МГц).
Высокие характеристики AD734 достигаются благодаря комбинации новых схемотехнических решений, применению технологии изготовления быстродействующих комплементарных биполярных транзисторов, а также инновационному подходу к лазерной подгонке параметров, основанном на использовании динамических сигналов вместо стандартных методов на основе статических сигналов. Широкая полоса входных каскадов AD734 (более 40 МГц) и произведение ширины полосы на коэффициент усиления ядра умножителя, равное 200 МГц, позволяет использовать AD734 в качестве модулятора с низкими искажениями, широкополосной схемы регулировки усиления демодулятора, управляемого напряжением усилителя с преобразованием среднеквадратического значения в постоянное напряжение, генератора и других задачах при частотах входного сигнала до 40 МГц и выходного сигнала до 10 МГц.
AD734AQ и AD734BQ работают в промышленном температурном диапазоне от -40°C до +85°C и выпускаются в 14-выводном керамическом корпусе DIP. AD734SQ/883B работает в военном температурном диапазоне от -55°C до +125°C, доступен в исполнении, соответствующем стандарту MIL-STD- 883B, и выпускается в 14-выводном керамическом корпусе DIP.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
Высокая точность: типичная погрешность 0.1%
Высокое быстродействие
Ширина полосы в режиме полной мощности 10 МГц
Скорость нарастания 450 В/мкс
Время нарастания до 0.1%: 200 нс при полной мощности
Режим непосредственного деления, ширина полосы 2 МГц при коэффициенте усиления 100
Низкие искажения
-80 дБн относительно любого входного сигнала
Интермодуляционные искажения третьего порядка -75 дБн, тип. при 10 МГц
Низкий шум
Отношение сигнал-шум 94 дБ в полосе от 10 Гц до 20 кГц
Отношение сигнал-шум 70 дБ в полосе от 10 Гц до 10 МГц
