AD711 –
это быстродействующий, прецизионный, монолитный
операционный усилитель (ОУ), обеспечивающий
высокую производительность при очень скромной
цене. Он имеет очень малые напряжение смещения и
дрейф напряжения смещения, которые достигаются
при помощи лазерной подгонки на пластине. Эти
достоинства позволяют использовать данный
компонент для модернизации существующих проектов,
в которых применяются усилители на основе
технологии BiFET (комбинация биполярных и
полевых транзисторов) предыдущих поколений, а
также, во многих случаях, усилители на
биполярных транзисторах
Благодаря
превосходным статическим и динамическим характеристикам этот ОУ
подходит для применения в активных фильтрах. Скорость нарастания 16
В/мкс и время установления в пределах погрешности ±0.01%, равное 1
мкс, делают AD711 идеальным
выбором для использования в качестве буфера для 12-разрядных
цифро-аналоговых и аналого-цифровых преобразователей, а также
быстродействующего интегратора. Обеспечиваемое компонентом время
установления не имеет аналогов среди интегральных схем усилителей
сопоставимого уровня.
Комбинация превосходных шумовых показателей и низкого входного тока
позволяют применять AD711 для предварительного усиления сигналов
фотодиодов. Коэффициент ослабления синфазного сигнала и коэффициент
усиления при разомкнутой цепи обратной связи составляют 88 дБ и 400
В/мВ, соответственно, что позволяет поддерживать погрешность,
удовлетворяющую требованиям 12-разрядных систем, даже в схемах
быстродействующих буферов с единичным коэффициентом усиления.
AD711 имеет стандартное для операционных усилителей расположение
выводов и выпускается в семи версиях с различными градациями
производительности. AD711J и
AD711K работают в коммерческом температурном диапазоне от 0°C до
+70°C. AD711A работает в промышленном температурном диапазоне от
-40°C до +85°C.

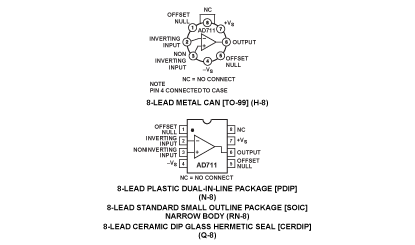

AD711 выпускается в 8-выводных пластиковом mini-DIP, SOIC и
керамическом DIP (cerdip) корпусах.
ОСОБЕННОСТИ И
ПРЕИМУЩЕСТВА:
ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Время установления до ±0.01%: 1.0 мкс
Скорость нарастания: 16 В/мкс, мин. (AD711J)
Ширина полосы при единичном усилении: 3 МГц, мин. (AD711J)
Улучшенный аналог LF411 и TL081
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент усиления при разомкнутой цепи ОС: 200 В/мВ, мин.
(AD711K)
Выпускается в пластиковом Mini-DIP, пластиковом SOIC, герметичном
керамическом DIP (Cerdip) и герметичном металлическом корпусах
Основные характеристики:
Корпус
SOIC - 8
Тип ОУ
Прецизионный
Кол-во каналов ОУ
1
Напряжение питания
9...36В
Ток собственного потребления
2,5мА
Программируемый коэффициент усиления
Нет
Максимальная скорость нарастания выходного сигнала
20 В/мкс
Диапазон рабочих температур
-40...70°C
