Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Аналого-цифровой преобразователь (АЦП)
AD7091RBRMZ
Аналого-цифровой преобразователь (АЦП) IC 1 CH 12-Bit SAR w/ ref (typ) SPI
На складе ...
Производитель: AD
Тип корпуса: MSOP-10
код товара: 00-00049272
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Аналого-цифровой преобразователь (АЦП)
| | | |
|
 |
ANALOG DEVICES является ведущей
фирмой по разработке и производству аналоговых компонентов
в мире. Analog Devices
разрабатывает, производит и продает современные,
высококачественные электронные компоненты и подсистемы для
применения во вновь разрабатываемых и уже используемых аналоговых
устройствах. |
|
12-разрядный АЦП с крайне низкой потребляемой мощностью |
|

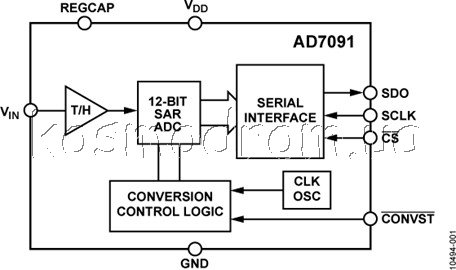

AD7091 - это
12-разрядный аналого-цифровой преобразователь (АЦП)
последовательного приближения (successive approximation register,
SAR), который обладает крайне низким энергопотреблением (типичный
потребляемый ток 367 мкА при 3 В и 1 MSPS), поддерживая при этом
высокую скорость преобразования (1 MSPS при частоте SCLK 50 МГц).
AD7091 работает от одного напряжения питания в диапазоне от 2.09 В
до 5.25 В. Компонент также имеет внутреннюю схему формирования
тактового сигнала преобразования и высокоскоростной последовательный
интерфейс.
Процесс преобразования и сбора данных происходит под управлением
сигнала CONVST и внутреннего генератора. Последовательный интерфейс
AD7091 позволяет считывать результаты преобразования при частоте
дискретизации до 1 миллиона отсчетов в секунду (MSPS). Для
достижения очень низкой потребляемой мощности при высоких скоростях
преобразования при проектировании AD7091 использовались продвинутые
схемотехнические решения и технологические процессы.
Опорное напряжение формируется внутренней цепью из напряжения
питания VDD. Это позволяет получить максимально широкий динамический
диапазон сигнала на входе АЦП: от 0 В до VDD.
|
Особенности и преимущества
Высокая скорость преобразования: 1 MSPS
Гарантированный диапазон VDD от 2.09 В до 5.25 В
INL = ±1 LSB, макс.
Диапазон аналоговых входных сигналов от 0 В до VDD
Крайне низкое энергопотребление
367 мкА, тип. при 3 В и 1 MSPS
324 нА, тип. при 3 В режиме пониженного
энергопотребления
Опорное напряжение формируется из VDD
Гибкое управление энергопотреблением/скоростью
преобразования
Высокоскоростной последовательный интерфейс:
совместим с SPI®/QSPI™/MICROWIRE™/DSP
Индикатор занятости
Режим пониженного энергопотребления
Температурный диапазон: от -40°C до +125°C |
 |
Ключевые
особенности продукта
Наименьшая потребляемая мощность среди доступных 12-разрядных АЦП
последовательного приближения.
Высокая скорость преобразования при крайне низкой потребляемой
мощности.
Гибкие возможности управления энергопотреблением/скоростью
преобразования. Средняя потребляемая мощность линейно изменяется в
зависимости от пропускной способности. Режим пониженного
энергопотребления позволяет сократить потребляемую мощность в
интервалы времени, когда компонент не осуществляет преобразование.
Опорное напряжение формируется из напряжения питания.
Работает с однополярным питанием.
|
Основные характеристики AD7091RBRMZ:
Разрешение: 12 bit
Частота дискретизации: 1 MS/s
Количество каналов: 1 Channel
Тип входа: Single-Ended
Тип интерфейса: Serial, 4-Wire, SPI
Архитектура: SAR
Тип ссылки: External, Internal
SNR – отношение сигнал/шум: 69 dB
Максимальная рабочая температура: + 125 C
Минимальная рабочая температура: - 40 C
Вид монтажа: SMD/SMT
Тип корпуса: MSOP-10
DNL - дифференциальная нелинейность: +/- 0.9 LSB
INL - интегральная нелинейность: +/- 1 LSB
Количество преобразователей: 1 Converter
Упаковка: Tube
Pd - рассеивание мощности: 1 mW
Потребляемая мощность: 2.3 mW |
Области применения
Системы с питанием от батарей
Портативные измерители
Медицинские измерительные приборы
Мобильная связь
Измерительные приборы и системы управления
Системы сбора данных
Оптические датчики
Функции контроля/диагностики
Сбор показаний счетчиков электроэнергии
|
|
| | |
| |
|
|
