AD629ARZ
200uV 2.1V/us 77dB -18V~18V 500kHz 1 SOIC-8 Amplifiers RoHS
Временно нет на складе...
Производитель: ADI
Тип корпуса: SOIC-8
код товара:
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
| | | |

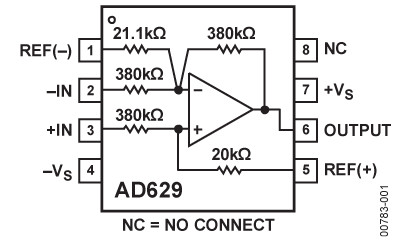

AD629 -
это усилитель разностного сигнала с очень
широким диапазоном синфазных напряжений. Этот
прецизионный компонент позволяет производить
точное измерение дифференциальных сигналов на
фоне высоких синфазных напряжений до ±270 В.
AD629
способен заменить собой дорогостоящие
изолирующие усилители в системах, в которых не
требуется гальваническая развязка. Компонент
работает в диапазоне синфазных напряжений ±270
В, а его входы имеют защиту от импульсных
синфазных или дифференциальных помех до ±500 В.
|
 |
|
AD629 обладает низким
напряжением смещения, малым дрейфом смещения, малым дрейфом
коэффициента усиления, малым дрейфом ослабления синфазного сигнала и
превосходным КОСС в широком диапазоне частот.
AD629 выпускается в недорогих
8-выводных корпусах PDIP и SOIC. Компоненты всех градаций во всех
корпусах (а также в бескорпусном исполнении) гарантированно
обеспечивают заявленные в спецификации характеристики в промышленном
температурном диапазоне от −40°C до +85°C.
Области применения
Измерение тока в цепи высокого напряжения
Контроль напряжения аккумуляторных батарей
Контроль тока в цепи напряжения питания
Управление электрическими двигателями
Развязка |
|
ОСОБЕННОСТИ И
ПРЕИМУЩЕСТВА:
Улучшенный аналог INA117P и INA117KU
Диапазон синфазных напряжений ±270 В
Защита входного каскада от синфазного напряжения ±500 В
дифференциального напряжения ±500 В
Широкий диапазон напряжений питания
(от ±2.5 В до ±18 В)
Размах выходного напряжения до ±10 В при питании ±12 В
Максимальный потребляемый ток 1 мА
ВЫСОКИЕ СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Нелинейность коэффициента усиления 3 ppm,макс. (AD629B)
Дрейф напряжения смещения 20 мкВ/°C,макс. (AD629A)
Дрейф напряжения смещения 10 мкВ/°C, макс. (AD629B)
Дрейф коэффициента усиления 10 ppm/°C,макс.
ПРЕВОСХОДНЫЕ ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КОСС 77 дБ, мин. на 500 Гц (AD629A)
КОСС 86 дБ мин. на 500 Гц (AD629B)
Ширина полосы 500 кГц
|
Основные характеристики:
|
Корпус |
SOIC - 8 |
|
Тип ОУ |
Дифференциальный |
|
Кол-во каналов ОУ |
1 |
|
Напряжение питания |
5...36 В |
|
Ток собственного потребления |
900 мкА |
|
Программируемый коэффициент усиления |
Нет |
|
Максимальная скорость нарастания выходного сигнала |
2,1 В/мкс |
|
Диапазон рабочих температур |
-40...85 °C |
|
| | | |
