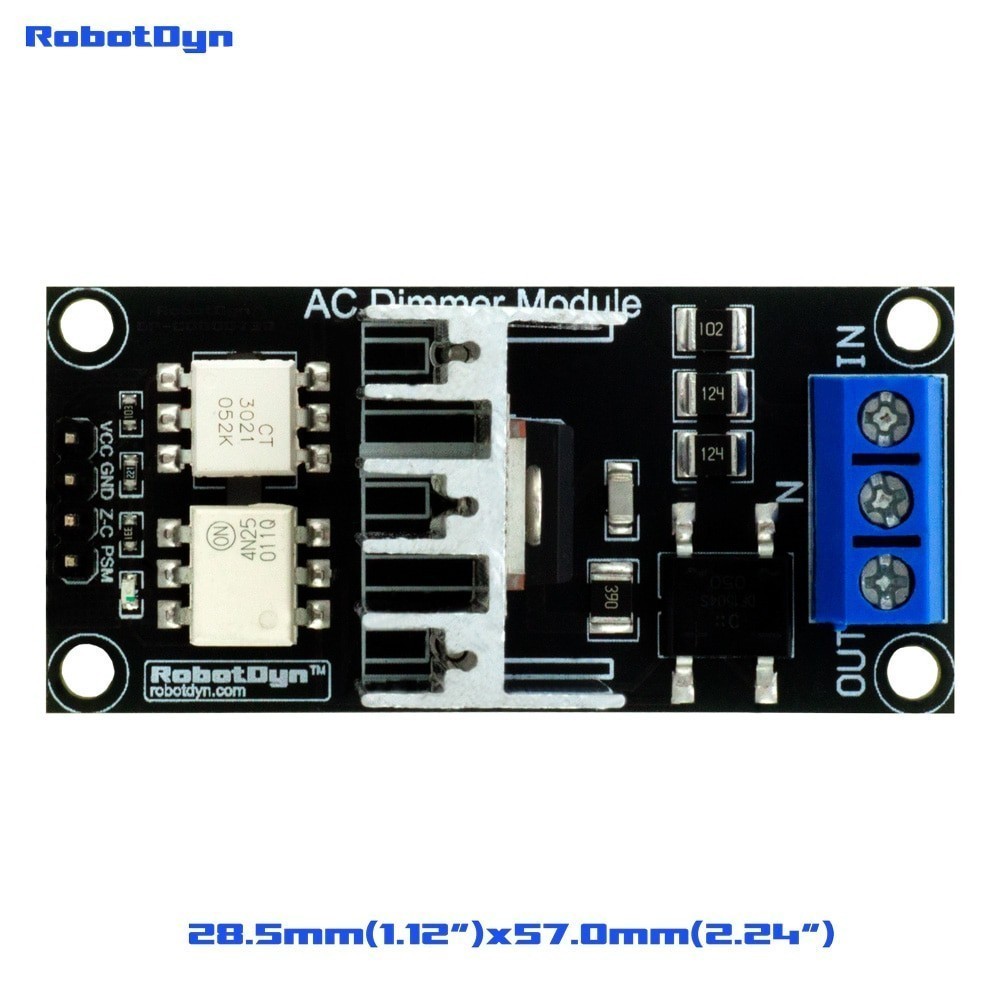

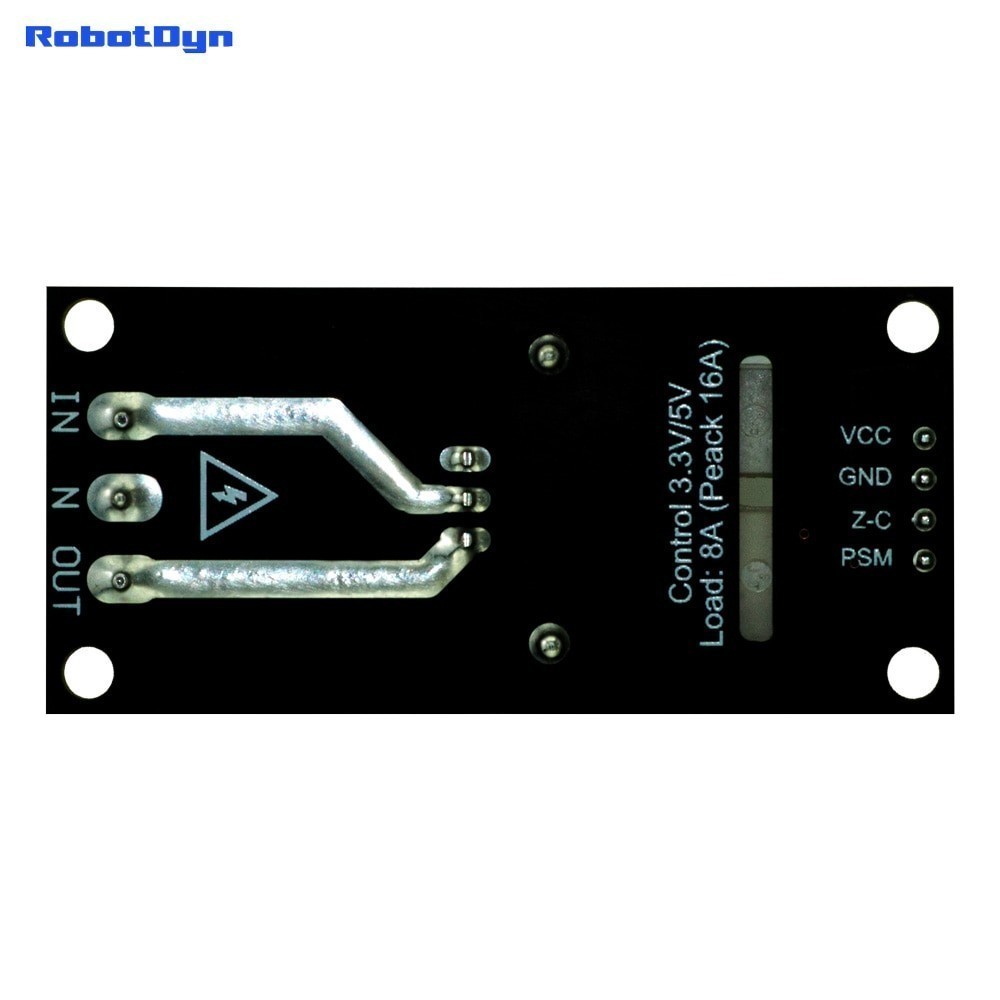

Диммер  RobotDyn

Диммер переменного тока предназначен для управления напряжением переменного тока (AC), которое передается на нагрузку до 600В/16А. Чаще всего диммер используют для включения ламп или нагревательных элементов, а также он может использоваться в вентиляторах, насосах, воздухоочистителях.

В последнее время диммер используется в решениях для умного дома, например, если вам нужно медленно включать и выключать освещение. Лампа медленно включается или затухает, что создает приятный эффект. Диммер эффективно работает с лампами накаливания, со светодиодными лампами диммер работает не стабильно на малой яркости, но при среднем и высоком свечении дает хорошую регулировку. Также обращаемся внимание что люминесцентные (газоразрядные лампы) не поддается диммированию.

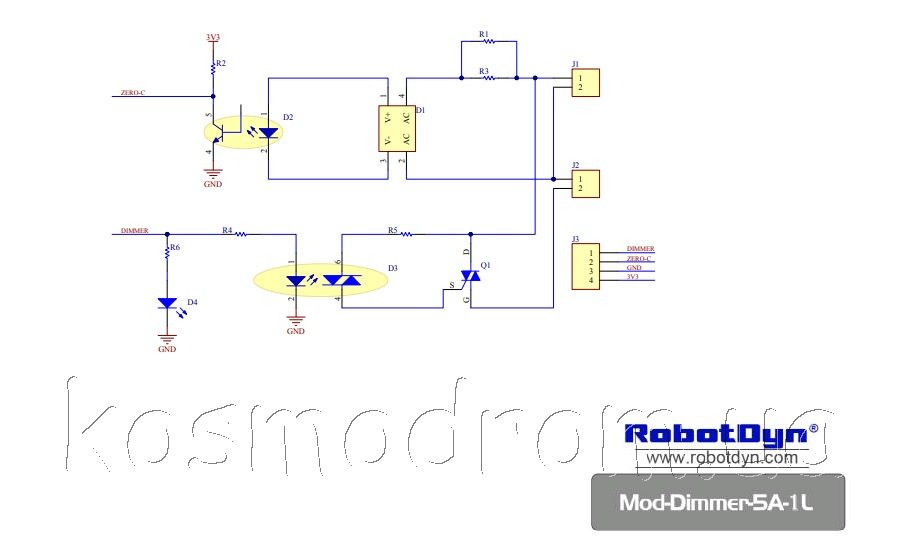

Силовая часть диммера изолирована от управления, дабы исключить вероятность пробоя высокого тока на контроллер.

Логический уровень толерантен для 5В и 3.3В, поэтому можете подключать к микроконтроллеру с уровнем логики как на 5В так и на 3.3В

Для Arduino диммер управляется через библиотеку RBDdimmer.h, которая использует внешние прерывания и прерывания процессорного таймера. Это упрощает написание кода и дает больше процессорного времени для основного кода. Поэтому вы можете управлять независимо несколькими десятками диммеров с помощью одного контроллера.

Библиотеку RBDDimmer.h и примеры Вы можете скачать в разделе documents или на GitHub. Мы постоянно развиваем библиотеку, поэтому рекомендуем следить за обновлениями или подписаться на новостную рассылку. К Arduino контроллерам диммер подключается по 2-м цифровым контактам. Один (Zero) для контроля прохождения нуля фазы переменного тока, который используется для запуска прерывания. Другой (DIM/PSM) для управления (диммирования) нагрузкой.

Обращаем внимание, что Zero требуется подключать к предопределённым входам микроконтроллеров в зависимости от модели Uno, Nano, Leonardo, Mega. Так как он привязан к прерываниям микроконтроллера.

Теория:
Димминг может быть достигнут путём модуляции по скачкам импульсов (англ. PSM). С PSM:

Способ 1. Один или более циклов (синусоидального сигнала) передаются на нагрузку, а передача последующих одного или нескольких циклов блокируется.
Способ 2. Частичная передача синусоиды каждой волны на нагрузку.
Способ 3. Генерация модулированного полного синусоидального сигнала разной частоты до несколько сотен герц. Но данный метод требует специальных высокомощных генераторов переменного тока различной модуляции.
Способы 1 и 2, более просты и возможны к воспроизведению с помощью данного диммера и специального программного кода: в обоих случаях понадобится схема, определяющая прохождения Zero и дальнейшего контроля симистора ТРИАК.

Основные характеристики:

Количество каналов: 1

Сила тока каждого канала: 600В — 16А
AC частота: 50/60Гц
TRIAC BTA16: 600B
Изоляция: Оптрон
Логический уровень: 3.3В/5В
Нулевая точка: Логический уровень
Модуляция(DIM/PSM): Логический уровень ON/OFF TRIAC
Сигнальный ток: >10мА
Для использования: внутри помещения и снаружи
Рабочая температура: от −20°C до 80°C
Рабочая влажность: только сухая среда
