Контроллер 7S для Li-Ion батареи

Плата защиты литиевых аккумуляторов BMS 7S с максимальным непрерывным током заряда 20 А и напряжением полного заряда
ячейки 4,2 В.

BMS (Battery Management System) – это электронная плата, которая ставится на аккумуляторную батарею с целью контроля процесса её заряда/разряда, мониторинга состояния аккумулятора и его элементов, контроля температуры, количества циклов заряда/разряда, защиты составных аккумуляторной батареи.

Система управления и балансировки обеспечивает индивидуальный контроль напряжения и сопротивления каждого элемента аккумулятора, распределяет токи между составными аккумуляторной батареи во время зарядного процесса, контролирует ток разряда, определяет потерю емкости от дисбаланса, гарантирует безопасное подключение/отключение нагрузки.

Платы защиты BMS могут быть различных размеров и на различное количество ячеек (отдельных аккумуляторов). Принцип работы таких плат очень прост, они отслеживают напряжение на каждой ячейке аккумулятора. И если на любой ячейке напряжение превысит порог срабатывания, то в BMS сработают силовые транзисторы и отключат аккумулятор от зарядного или потребителей.
Также при установленном напряжении включается балансировка. Основной параметр, на который стоит обращать внимание это ток, на который рассчитана плата защиты.

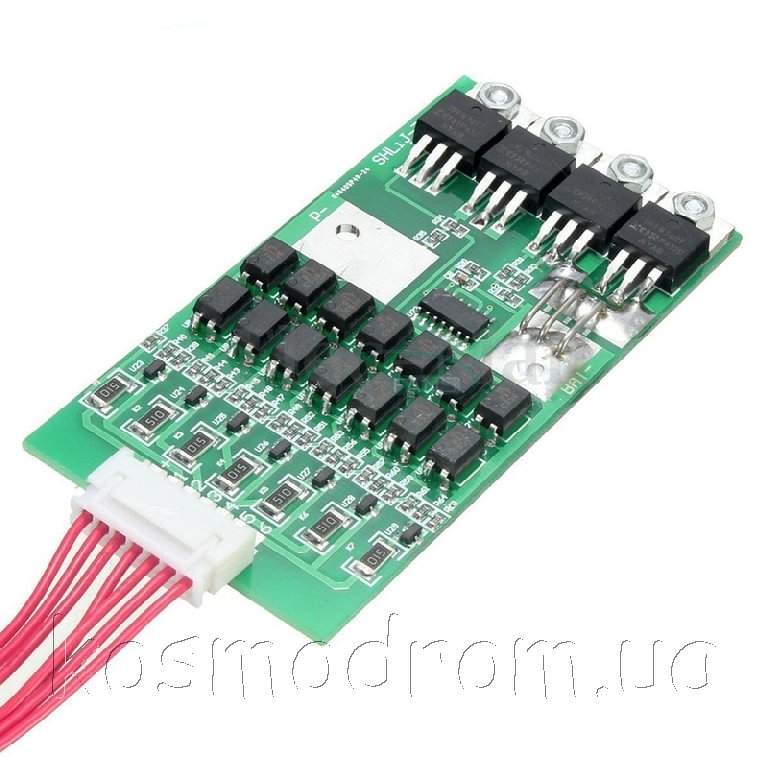

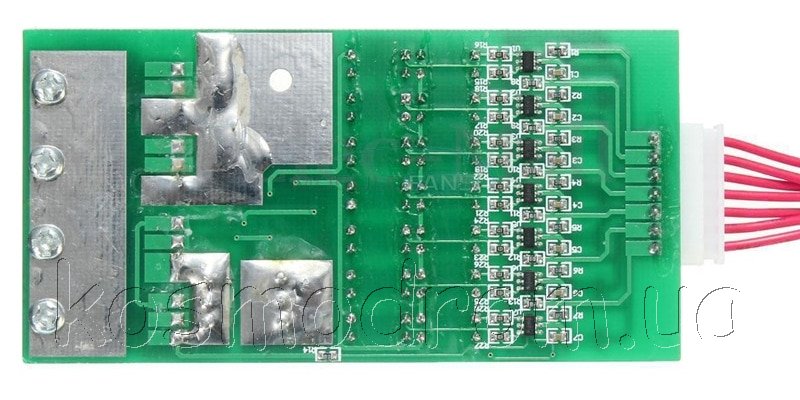

Характеристики 18650 7S 20A Battery Protection Board:
Количество подключаемых аккумуляторов: 7
Напряжение в заряженном состоянии: 29,4 В
Напряжение полного заряда каждой ячейки: 4.2 В
Напряжение перезаряда: 4,25 (+/-0,5 В.)
Напряжение разряда: 2,45 В.
Максимальный непрерывный ток заряда: 20 А
Максимальный ток непрерывный разряда: 20 А
Диапазон рабочих температур: -40...85 С
Размер: 90х46 мм

Основные функции:
Защита от перезаряда
Защита от переразряда
Защита от короткого замыкания
Защита от перегрузки по току
