Преобразователи напряжения » DC/DC преобразователи » На печатную плату [ ответственные применения ] »



Производитель RECOM - [ серия "RK" на складе, цены ] [ серия "RH" на складе, цены ]

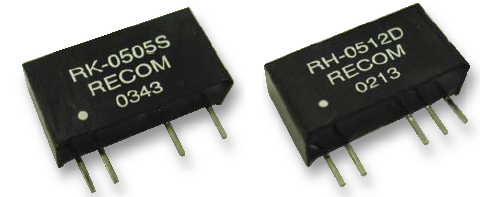

DC/DC-преобразователи выходной мощностью 1 Вт в корпусе SIP7 с повышенной электрической прочностью изоляции 3 кВ или 4 кВ

Серии RK и RH

Производитель Recom



  • Электрическая прочность изоляции: 3 кВ
         (опция: 4 кВ для моделей с суффиксом "H")

  • Высокий КПД: до 84 %

  • Частота преобразования: 57 кГц (мин.), 105 кГц (макс.)


    Основные параметры:

  • Точность установки выходного напряжения: ±5 %

  • Изменение выходного напряжения: 1,2 % при изменении входного напряжения 1 %

  • Изменение выходного напряжения при изменении нагрузки от 10 до 100 %:
        -для моделей с Uвх 1,8 и 3,3 В: 20 %
        -для моделей с Uвх 5 В: 15 %
        -для моделей с Uвх 9, 12, 15, 24 В: 10 %

  • КПД: 70 % мин.

  • Уровень шумов в полосе 20 МГц:
         100 мВ пик-пик для моделей с однополярным выходом,
         ±75 мВ пик-пик для моделей с двуполярным выходом

  • Защита от короткого замыкания: 1 с

  • Диапазон рабочих температур: -40…+85 °C

  • Диапазон температур хранения: -55…+125 °C

  • Размеры корпуса:
         SIP7 конверторов с изоляцией 3 кВ: 19,6x6,0x10,2 мм,
         SIP7 конверторов с изоляцией 4 кВ: 19,6x7,05x10,2 мм

  • Масса: 2,8 г



    Наименование* Суффикс при прочности изоляции 4 кВ Uвх, В Uвых, В Iвых, мА КПД, %
    RK-XX1.8S (H) 1.8,3.3,5,9,12,15,24 1.8 555 70
    RK-XX3.3S (H) 1.8,3.3,5,9,12,15,24 3.3 303 75
    RK-XX05S (H) 1.8,3.3,5,9,12,15,24 5 200 70-78
    RK-XX09S (H) 1.8,3.3,5,9,12,15,24 9 111 70-80
    RK-XX12S (H) 1.8,3.3,5,9,12,15,24 12 84 78-82
    RK-XX15S (H) 1.8,3.3,5,9,12,15,24 15 66 78-82
    RK-XX24S (H) 1.8,3.3,5,9,12,15,24 24 42 74-83
    RH-XX1.8D (H) 1.8,3.3,5,9,12,15,24 ±1.8 ±278 70
    RH-XX3.3D (H) 1.8,3.3,5,9,12,15,24 ±3.3 ±152 70
    RH-XX05D (H) 1.8,3.3,5,9,12,15,24 ±5 ±100 70-78
    RH-XX09D (H) 1.8,3.3,5,9,12,15,24 ±9 ±56 75-80
    RH-XX12D (H) 1.8,3.3,5,9,12,15,24 ±12 ±42 78-84
    RH-XX15D (H) 1.8,3.3,5,9,12,15,24 ±15 ±33 80-84
    RH-XX24D (H) 1.8,3.3,5,9,12,15,24 ±24 ±21 80-84

    * вместо XX подставляется значение входного напряжения из соответствующей колонки таблицы




    •
