Преобразователи напряжения » DC/DC преобразователи » Для сигнальных процессоров и цифровой техники »



Производитель Texas Instruments - [ серия "DCP" на складе, цены ] [ серия "DCV" на складе, цены ]



DC/DC преобразователи мощностью 1…2 Вт для цифровой техники для монтажа на печатную плату

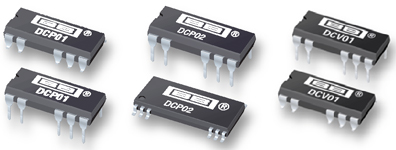

Серии DCP, DCV

Производитель Texas Instruments


Состав серий


DC/DC преобразователи серий DCP01ххххB (1 Вт), DCV01 (1 Вт) и DCP02 (2 Вт)
     - три серии аналогичных изолированных преобразователей.
     DCV01 отличается повышенной электрической прочностью изоляции.

Особенности


  • КПД до 85%

  • Защита от перегрева

  • Синхронизация преобразователей друг с другом (до 8 приборов) или с внешним синхронизатором

  • Защита от короткого замыкания

  • Электромагнитная совместимость: соответствуют EN55022 класс B

  • Электробезопасность: соответствуют UL1950

  • Варианты корпусов для монтажа в отверстия или поверхностного монтажа

  • Минимум внешних компонентов

  • Возможность параллельного или последовательного включения

  • Независимые выходы: возможность последовательного включения двух выходов одного преобразователя

    Параметры


  • Диапазон входного напряжения ±10%

  • Электрическая прочность изоляции 1 кВ переменного тока (DCP), 1.5 кВ переменного тока (DCV)

  • Защита от короткого замыкания, перегрева

  • Дистанционное включение/выключение

  • Точность установки выходного напряжения ±5%

  • Нестабильность выходного напряжения 1% при изменении входного напряжения на 1%

  • Высокая частота преобразования: 400 кГц

  • Диапазон рабочих температур: -40…+100°C (DCP01), -40…+85°C (DCV01 и DCP02)

  • Корпус JEDEC стандартный DIP14 или SOP14

    Применение


  • Системы связи

  • Системы управления промышленными процессами

  • Медицинская техника

  • Питание в точке использования (Point-of-Use)

  • Устранение паразитной ОС через общую шину питания



    Серия DCP01

    Наименование* Uвх, В Uвых, В Iвых, мА
    Преобразователи с однополярным выходом
    DCP010505Bx 5 5 200
    DCP010512Bx 5 12 80
    DCP010515Bx 5 15 67
    DCP012405Bx 24 5 200
    Преобразователи с двуполярным выходом
    DCP010505DBx 5 ±5 ±100
    DCP010512DBx 5 ±12 ±40
    DCP010515DBx 5 ±15 ±33
    DCP011512DBx 15 ±12 ±40
    DCP011515DBx 15 ±15 ±33
    DCP012415DBx 24 ±15 ±33

    *Вместо x подставляется: P для корпуса PDIP14, P-U для корпуса PDIP14 "крыло чайки", поверхностный монтаж



    Серия DCP02

    Наименование* Uвх, В Uвых, В Iвых, мА
    Преобразователи с однополярным выходом
    DCP020503x 5 3.3 606
    DCP020505x 5 5 400
    DCP020507x 5 7 286
    DCP020509x 5 9 222
    DCP021205x 12 5 400
    DCP021212x 12 12 167
    DCP021515x 15 15 133
    DCP022405x 24 5 400
    Преобразователи с двуполярным выходом
    DCP020515Dx 5 ±15 ±66
    DCP021212Dx 12 ±12 ±83
    DCP022405Dx 24 ±5 ±200
    DCP022415Dx 24 ±15 ±66

    *Вместо x подставляется: P для корпуса PDIP14, U для корпуса SO28



    Серия DCV01

    Наименование* Uвх, В Uвых, В Iвых, мА
    Преобразователи с однополярным выходом
    DCV010505x 5 5 200
    DCV010512x 5 12 83
    DCV010515x 5 15 67
    DCV012405x 24 5 200
    Преобразователи с двуполярным выходом
    DCV010505Dx 5 ±5 ±100
    DCV010512Dx 5 ±12 ±42
    DCV010515Dx 5 ±15 ±33
    DCV011512Dx 15 ±12 ±42
    DCV011515Dx 15 ±15 ±33
    DCV012415Dx 24 ±15 ±33

    *Вместо x подставляется: P для корпуса PDIP14, P-U для корпуса PDIP14 "крыло чайки", поверхностный монтаж

    •
